FUNCTIONERINGSPRINCIPE
De kachels FORMA - TWIN zijn hermetisch afgesloten
ten opzichte van de installatieruimte. Dit houdt in dat ze
de noodzakelijke lucht (voor de verbranding en het rei-
nigen van het glas) direct buiten en dus niet in de instal-
latieruimte opnemen. Ideaal voor het gebruik in "PAS-
SIEVE" woningen.
De FORMA - TWIN kachels verwarmen lucht met behulp
van houtpellets, De verbranding hiervan wordt op elektroni-
sche wijze aangestuurd. Hieronder wordt de functionering

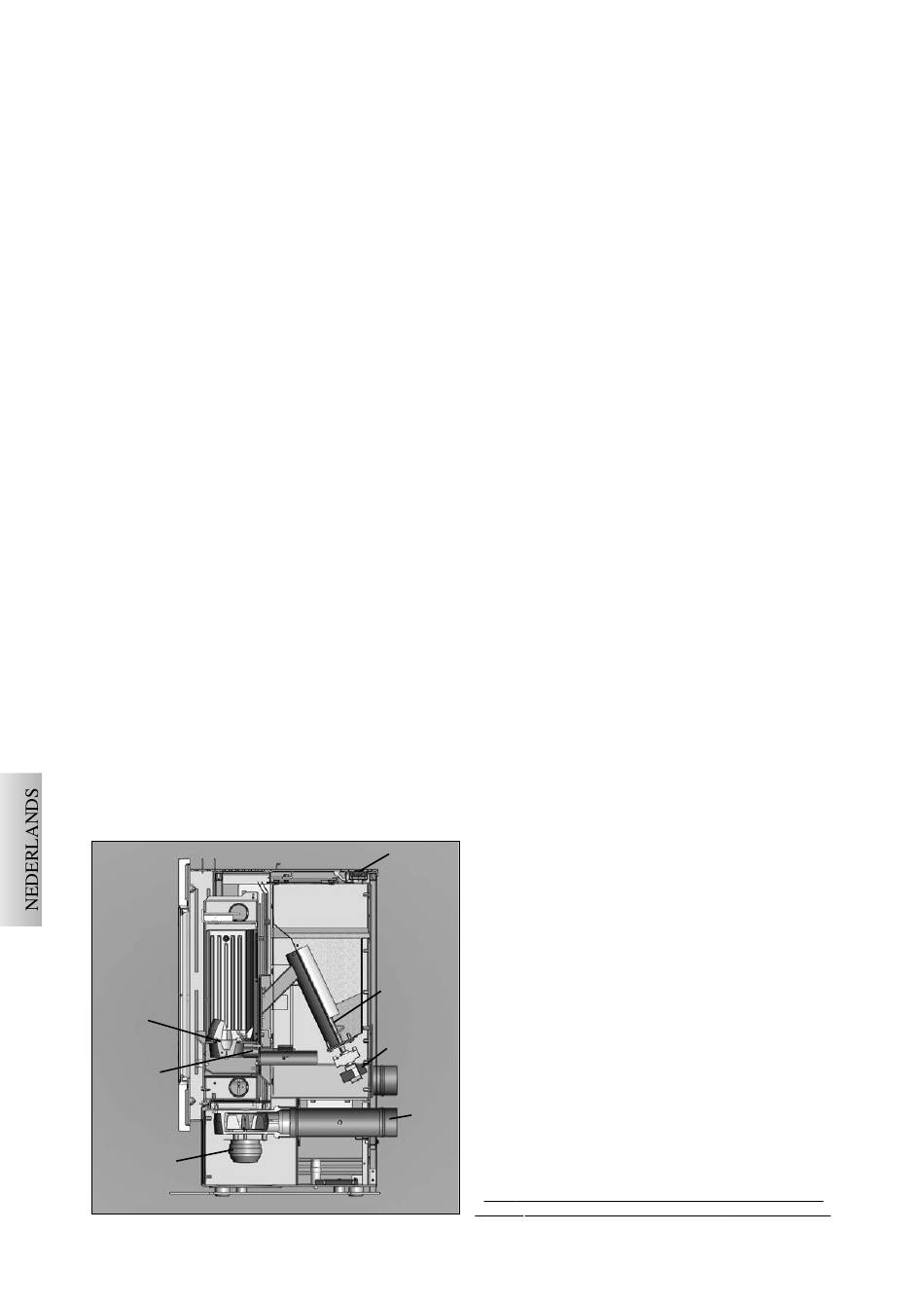

beschreven (De letters verwijzen allen naar de afbeelding 1).
De brandstof (pellets) wordt uit de opslagtank (A) opgenomen
en, door de vulschroef (B), aangedreven door de reductie-
motor (C), naar de verbrandingshaard (D) vervoerd.
De houtpellets worden aangestoken met behulp van warme
lucht die door een elektrische weerstand (E) geproduceerd
wordt. Deze warme lucht wordt door een rookverwijderaar
(F), wordt door de opening (G) aan de onderkant van de
kachel uitgestoten.
De vuurhaard is bekleed met staal en gietijzer en wordt aan
de voorkant door twee overlappende deurtjes afgesloten.
- een buitendeurtje van keramisch glas met een "klik-klak"
opening in het geval van het model Twin (gebruik hier de
speciale thermische handschoen voor).
- een intern deurtje van keramisch glas in aanraking met het vuur.
De hoeveelheid brandstof en de verwijdering van gassen/de
toevoer van verbrandingslucht worden allen aangestuurd
door de elektronische kaart voorzien van software met het
®
LEONARDO systeem waarmee een optimale verbran-
ding, een hoog rendement en een geringe uitstoot gegaran-
deerd worden. Op de bovenkant is een synoptisch paneel
(M) geïnstalleerd dat de besturing en de weergave van de
verschillende functioneringsfases mogelijk maakt. De
belangrijkste fases kunnen ook met behulp van de afstan-
dsbediening worden aangestuurd.
De kachel is aan de achterkant voorzien van een serieel con-
tact voor de aansluiting op remote inschakelapparatuur (met
behulp van het optionele kabeltje code 621240) bijv. telefo-
onschakelaar, omgevingsthermostaat.
Afb.
1
D
E
F
VEILIGHEIDSINFORMATIE
De kachels FORMA - TWIN zijn ontworpen voor de ver-
warming van de installatieruimte door middel van de auto-
matische verbranding van pellets in de vuurhaard aan de
hand van uitstraling en de beweging van de warme lucht
die door het rooster aan de bovenkant vooraan naar buiten
stroomt.
• Het enige gevaar dat door het gebruik van de kachel veroor-
zaakt kan worden, is verbonden aan het niet opvolgen van de
installatienormen, de directe aanraking met de (externe) elek-
trische onderdelen onder spanning, de aanraking met vuur en
de warme onderdelen of de introductie van vreemde stoffen.
• Maak voor de verbranding uitsluitend gebruik van houtpellets
6 mm diameter.
• De kachels zijn voorzien van beschermingsinstallaties
die de uitdoving van de kachel garanderen in het geval
dat bepaalde componenten slecht functioneren. Laat dit
gebeuren zonder dat u ingrijpt.
• Voor een normale functionering moet de kachel geïn-
stalleerd worden in overeenstemming met de aanwijzin-
gen van dit blad. Voorkom de opening van de deur tij-
dens de functionering: de verbranding wordt automatisch
aangestuurd. Ingrepen zijn dus niet noodzakelijk.
• Voorkom het invoeren van vreemde voorwerpen in de
vuurhaard of in de tank.
• Voorkom het gebruik van ontvlambare producten voor de
reiniging van het rookkanaal (het deel dat de opening voor
rookafvoer van de kachel met de schoorsteen verbindt).
• De onderdelen van de vuurhaard en de tank mogen uit-
sluitend met een stofzuiger uit te worden gezogen.
• Het glas kan KOUD gereinigd worden met een speciaal
product (bijv. GlassKamin Edilkamin) en een doek.
• Verzeker u ervan dat de kachels door een erkende
Edilkamin Dealer geplaatst en aangestoken worden in
overeenstemming met de aanwijzingen van dit blad.
• Tijdens de functionering van de kachel bereiken de
afvoerleidingen en de deur zeer hoge temperaturen (nooit
zonder de speciale handschoen aanraken).
M
• Voorkom het plaatsen van niet hittebestendige voorwer-
pen in de nabijheid van de thermokachel.
• Maak NOOIT gebruik van vloeibare brandstoffen om
de kachel aan te steken of het houtskool aan te wakkeren.
• Sluit de externe luchttoevoer van de kachel nooit af.
A
• Maak de kachel nooit nat en voorkom de aanraking van
B
de elektrische onderdelen met natte handen.
• Voorkom het aanbrengen van verkleinstukken in de roo-
kafvoerleidingen.
C
• De kachel moet geïnstalleerd worden in een brandweren-
de ruimte voorzien van alle services (toevoer en afvoer)
die het apparaat voor een correcte en veilige functionering
G
(zie de indicaties van dit technische blad) nodig heeft.
• Probeer de kachel nooit opnieuw aan te steken als
dit eerder niet gelukt is. Leeg eerst de vuurhaard
• LET OP: DE PELLETS DIE U UIT DE VUURHAARD
HAALT MAG NIET IN DE TANK GESTOPT WORDEN.
