ASSEMBLAGGIO RIVESTIMENTI
FORMA
(il modello TWIN viene fornito già assemblato)

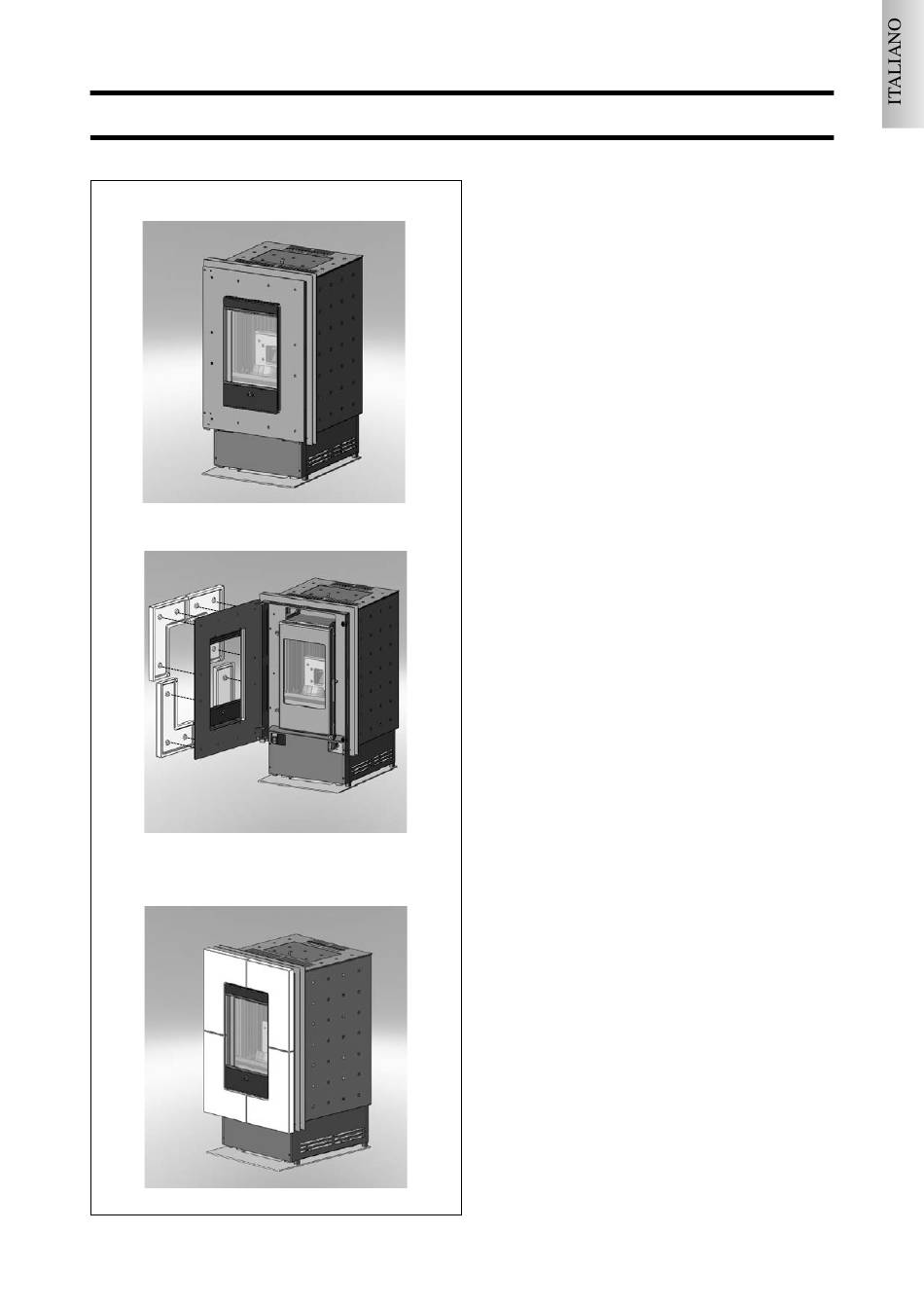

Fig. 1
Minuteria in dotazione:
nr. 12 Rondelle M4 x 8
Fig. 1
Questa figura rappresenta la stufa, nello stato in cui si
trova dopo essere stata sballata e posizionata.
Fig. 2/3 - Montaggio rivestimento frontale
Aprire l'anta esterna e montare i quattro pannelli frontali
in ceramica, seguendo lo schema in fig. 3 (A - B), facen-
do in modo di accoppiare i fori presenti sull'anta con le
bussole filettate inserite sul retro dei pannelli in ceramica.
Utilizzare le rondelle in dotazione (M4x8) serrandole dal
Fig. 2
retro dell'anta esterna.
ATTENZIONE:
I pannelli frontali sono uguali due a due (A-B).
Fig. 3
A
B
B
A
