ENSAMBLAJE DE LOS REVESTIMIENTOS
FORMA
(el modelo TWIN se suministra ya ensamblado)

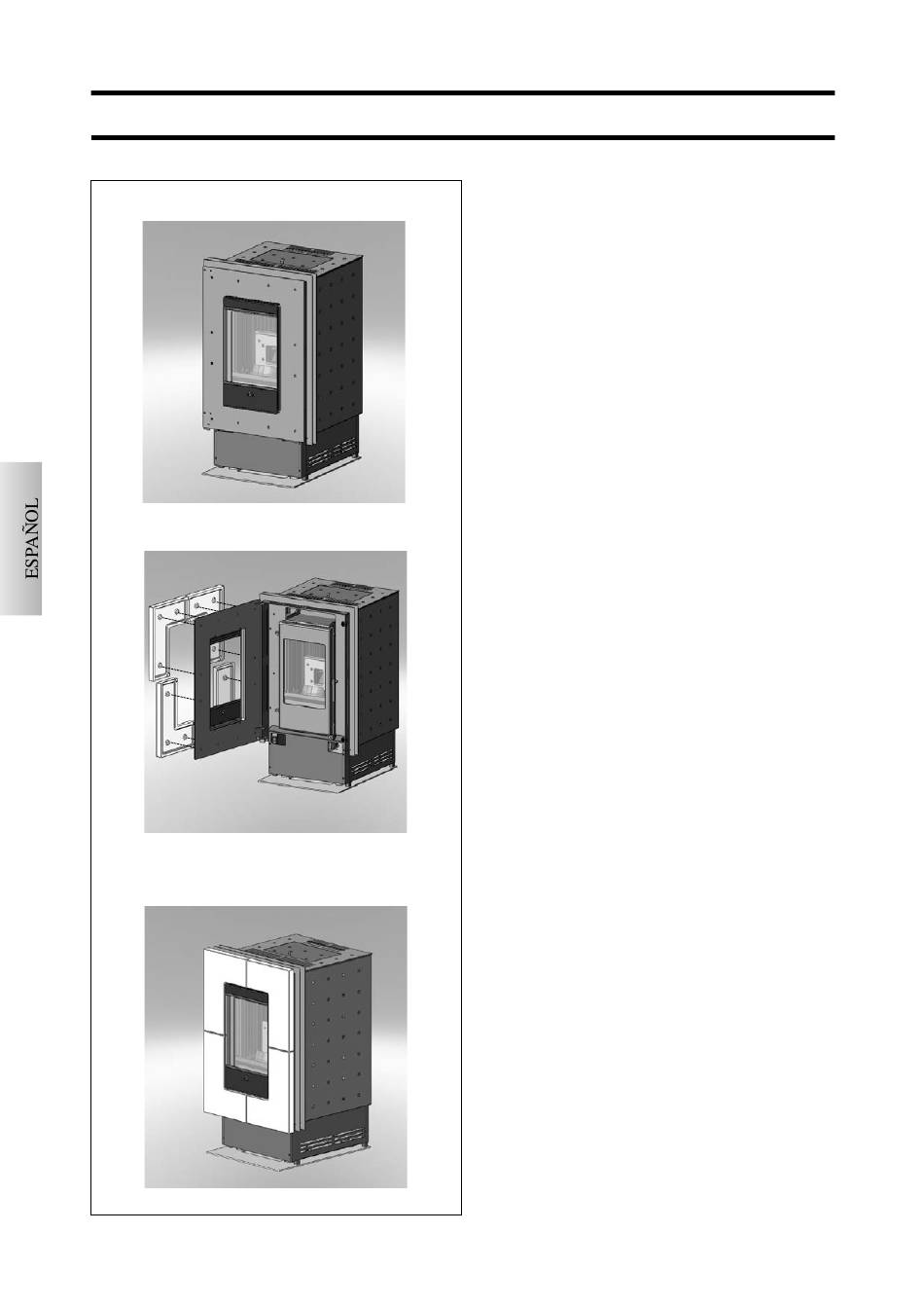

Fig. 1
Accesorios varios suministrados:
N°. 12 Arandelas M4 x 8
Fig. 1
Esta figura representa la estufa, en el estado en el que se
encuentra después de haber sido desembalada y posicio-
nada
Fig. 2/3 - Montaje de revestimiento frontal
Abrir la puerta externa y montar los cuatro paneles fron-
tales de cerámica, siguiendo el esquema de la fig. 3 (A -
B), haciendo de modo que se acoplen los orificios que se
encuentran en la puerta con los anillos roscados introdu-
Fig. 2
cidos detrás de los paneles de cerámica.
Utilizar las arandelas suministradas (M4x 8) apretándolas
por detrás de la puerta externa.
ATENCIÓN:
Los paneles frontales son iguales de dos en dos (A-B).
Fig. 3
A
B
B
A
