ASSEMBLAGE DES REVÊTEMENTS
FORMA
(le modèle TWIN est livré déjà assemblé)

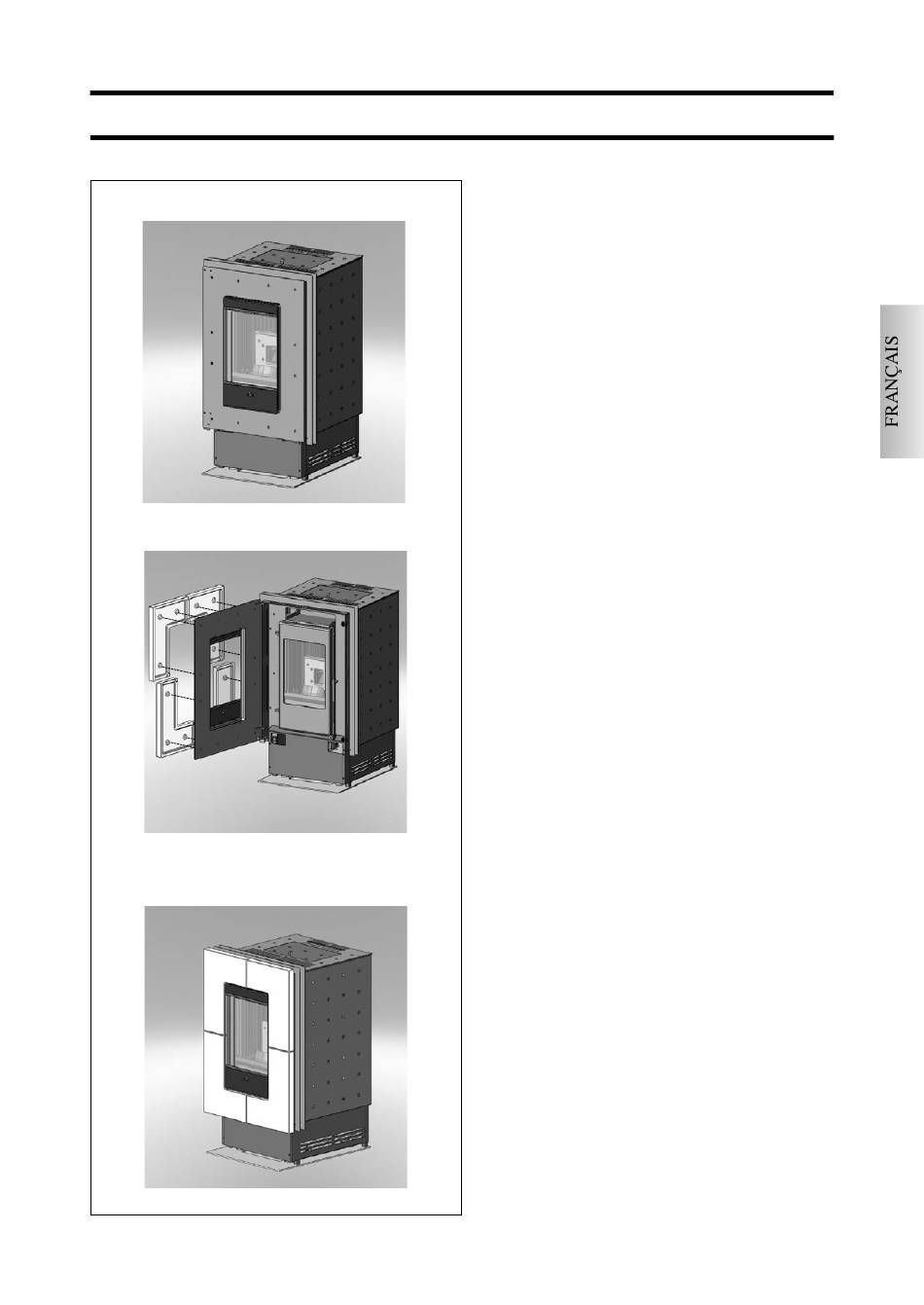

Fig. 1
Équipé d'une minuterie
nr. 12 Rondelles M4 x 8
Fig. 1
Cette figure représente le poêle, dans l'état dans lequel il
se trouve après avoir été déballé et positionné.
Fig. 2/3 - Montage revêtement frontal
Ouvrir le volet externe et monter les quatre panneaux
frontaux en céramique, en suivant le schéma sur la fig.3
(A - B), faisant en sorte de coupler les trous présents sur
le volet avec les tambours filetés insérés sur l'arrière des
panneaux en céramique.
Utiliser les rondelles fournies (M4x8) en les serrant à l'ar-
Fig. 2
rière du volet externe.
ATTENTION :
Les panneaux frontaux sont égaux deux à deux (A-B).
Fig. 3
A
B
B
A
