4.2.3

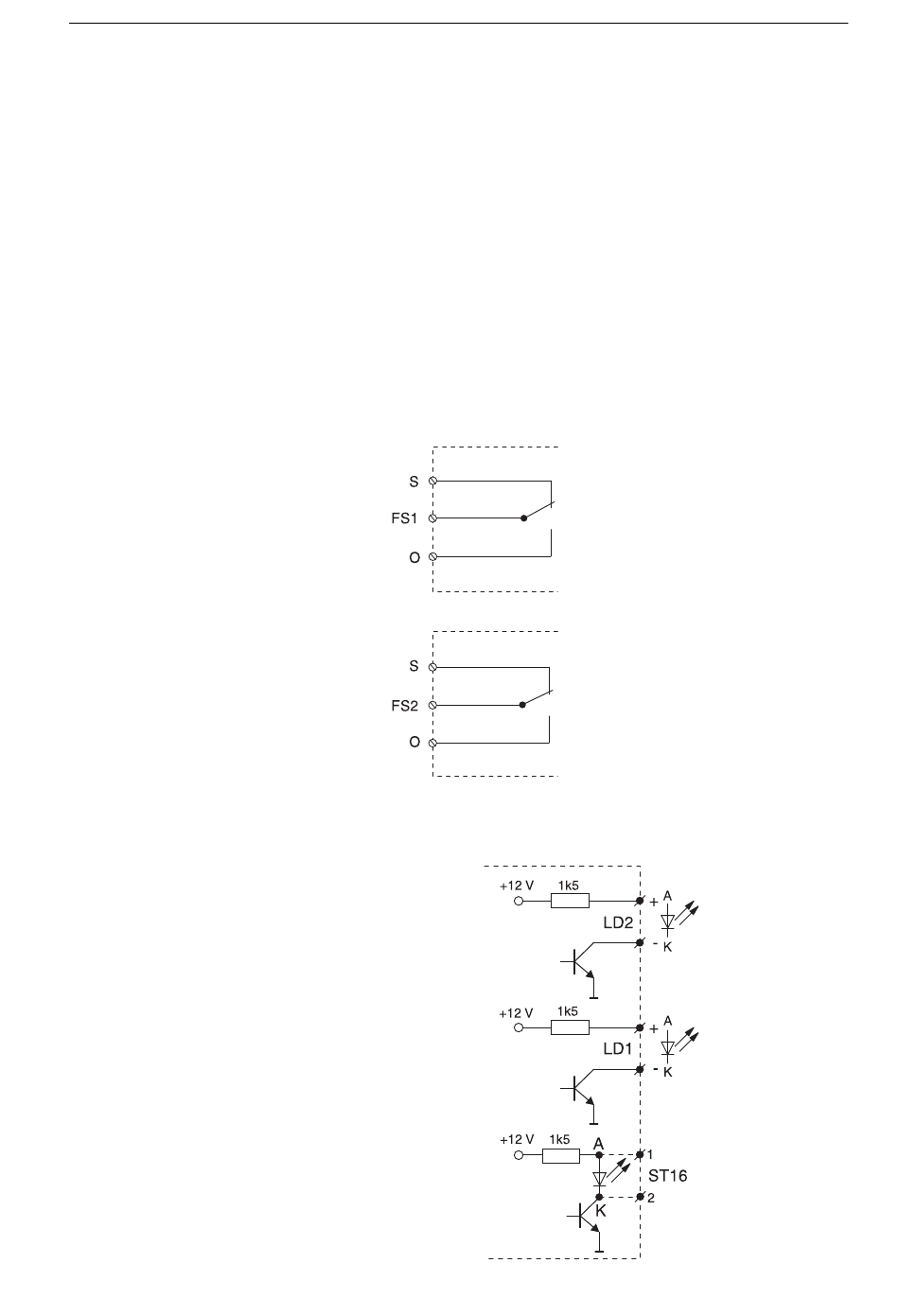

Ausgänge Fernschalten "FS1" und "FS2" (comline 2008)
Die Fernschaltrelais FS1 und FS2 besitzen einen potenzialfreien Wechsler, dessen Kontakte dem
Anwender an der Löt-Federleiste zur Verfügung stehen.
Zusätzlich besitzt es einen Rückmeldekontakt, der vom comline 2008 eingelesen wird.
Die tatsächliche Kontaktstellung des Relais wird über den Rückmeldekontakt erfasst, zur Alarm-
empfangseinrichtung und zu Teilnehmern mit Codesender gemeldet.
Der Fernschaltkontakt des bistabilen Relais behält seinen Schaltzustand auch beim Ausfall der
12 V-Versorgungsspannung.
Mit der Programmiereinheit kann der Fernschaltkontakt auch "Vor Ort" umgeschaltet werden.
Der Fernschaltkontakt ist im Ausgang-Funktions Menü (Kap. 8.13) parametrierbar als:
Fernschalten
definiert "EIN"- bzw. "AUS"-schalten
Fernschalten Imp
Jeder "EIN"- bzw. "AUS"-Schaltbefehl bewirkt eine 1 s lange Kontaktumschaltung
(Impulsbetrieb). Die Ruhestellung des Kontaktes entspricht der Stellung des
Fernschaltkontaktes bei Schaltbefehl "AUS".
Fernschaltkontakt
belastbar max. 60 V/ 400 mA
Die Löt-Federanschlüsse für den Fern-
schaltkontakt 2 befinden sich rechts
oberhalb des Lautsprechers.
4.2.4
LED-Ausgänge "Betrieb", "Störung" und "GMA"
Auf der Platine des comline 2002/08 befinden sich
zwei Steckplätze für die Leuchtdioden "Betrieb" und
"Störung".
Die Leuchtdioden werden beim Einsatz im Gehäuse-
typ S3 über Lötsteckverbinder direkt aufgesteckt. Im
Gehäusetyp S8 befinden sich die Leuchtdioden auf
der Türplatine und sind über Kabel mit der ÜG-
Platine verbunden.
GMA-LED (rot)
Sammelanzeige von Auslösungen bei Gefahren-
meldungen.
Gefahrenmeldungen sind alle Meldungen, die mit
dem VdS 2465 Meldungsblock "2XH", wie z.B.
Überfall, Einbruch, Sabotage..., übertragen werden.
Die Rückstellung ist nur durch Betätigung der Reset-
Taste möglich (gemäß VdS 2463).
AUS
EIN
AUS
EIN
LED grün
"Betrieb"
LED gelb
"Störung"
LED rot
"GMA"
Seite 19
