Seite 10
3.3
comline 2008S (GSM)

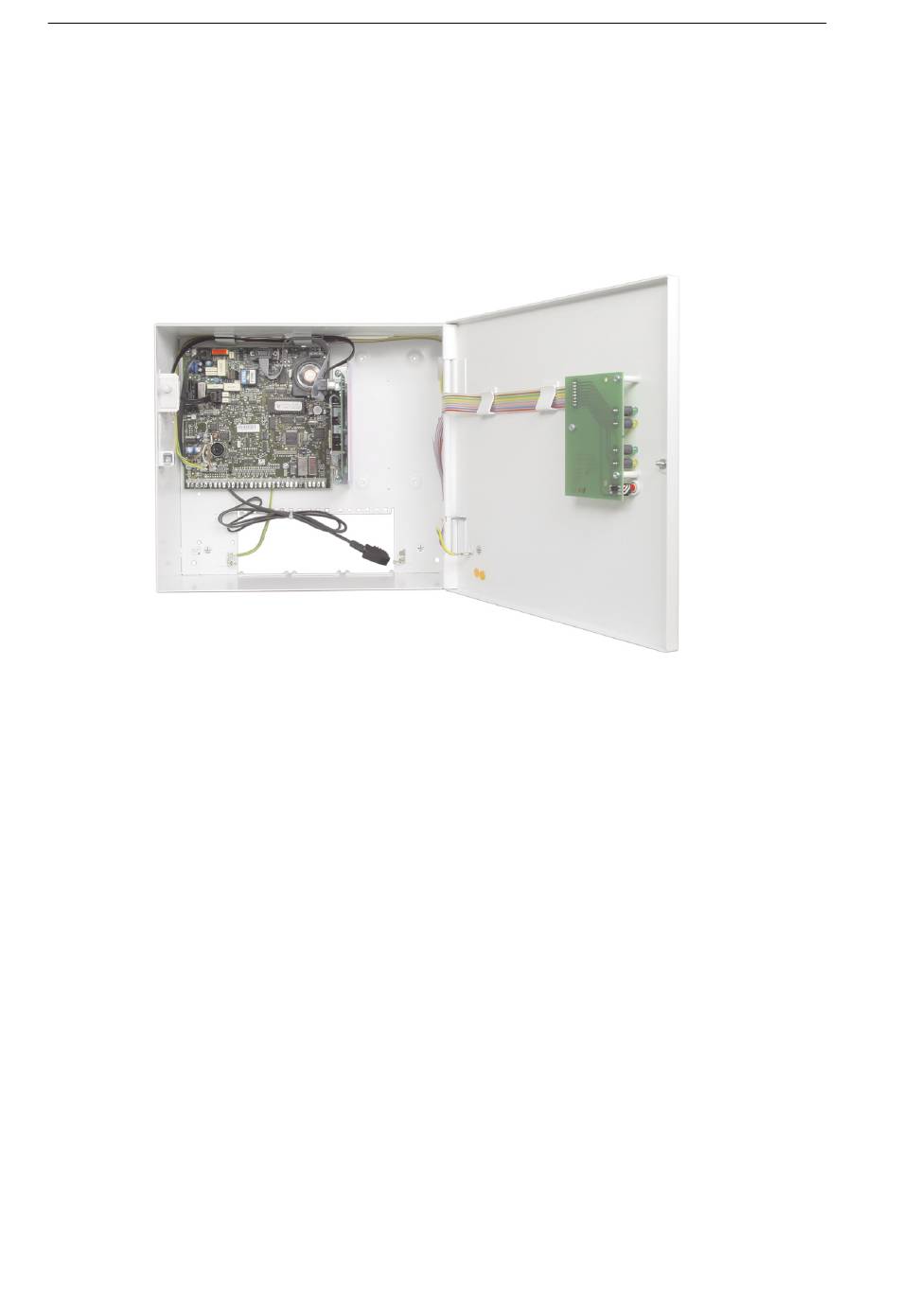

Mechanischer Aufbau
Das comline 2008S (GSM) befindet sich in einem kunststoffbeschichteten Stahlblechgehäuse.
Es enthält die Platine comline 2008, das GSM-Funkmodul, eine Magnetfuß-Antenne und einen Deckel-
kontakt. Das Gehäuse besitzt eine abnehmbare Tür mit eingebauter Türplatine.
Das comline 2008S (GSM) wird auch als Einbausatz angeboten, d.h. Platine comline 2008,
GSM-Funkmodul und Magnetfuß-Antenne.
Standort des comline 2008S (GSM)
Prüfen Sie vor der Montage mit einem Handy im gleichen Netz wie später das ÜG betrieben wird, ob am
vorgesehenen Montageort des comline 2008S (GSM) ausreichende Empfangsbedingungen vorhanden
sind.
D1-Verfügbarkeit hat keine Aussagekraft für D2-Verfügbarkeit und umgekehrt. Reflexionen können
ausreichenden Pegel vortäuschen.
Mit mehreren Testanrufen die Verfügbarkeit ermitteln.
Nach der Inbetriebnahme sollte der Empfangspegel mit dem PR 7000 (siehe Kap. 8.3) überprüft werden.
Achten Sie aus Gründen eines günstigen Antennenwirkungsgrades auf ausreichenden Abstand
(ca. 2 m) der Antenne zu anderen leitfähigen Teilen der Umgebung wie Metallgehäusen, Metall-
fensterrahmen, Kabel usw.
Ebenso ist ein entsprechender Abstand des comline 2008S (GSM) zu anderen elektronischen Geräten
einzuhalten, da durch die Sendeleistung des GSM-Funkmoduls unter Umständen eine Funktions-
beeinträchtigung dieser Geräte nicht auszuschließen ist.
Können Sie keinen zufriedenstellenden Montageort finden, ist eventuell mit einer abgesetzten Außenan-
tenne und vorkonfektioniertem Kabel ein besseres Ergebnis erreichbar (Blitzschutz beachten).
Außenantenne
Kabel 5 m / ∅ 6 mm
Kabel 10 m / ∅ 10 mm
Antennen-Trennbox
Auszug aus der VdS-Richtlinie 2311 "Planung und Einbau" Kap. 9.4.3.9
"Die erforderlichen Antennen müssen versteckt oder nur schwer angreifbar innerhalb des Sicherungs-
bereiches oder außerhalb des Sicherungsbereiches möglichst weit außerhalb des Handbereiches
installiert werden. "
Gehäusetyp S8
TELENOT Art.-Nr. 100035397
TELENOT Art.-Nr. 100035398
TELENOT Art.-Nr. 100035399
TELENOT Art.-Nr. 100035380
