INSTALLATION
3.1
comline 2002E/2008FS in der Gehäuseausführung

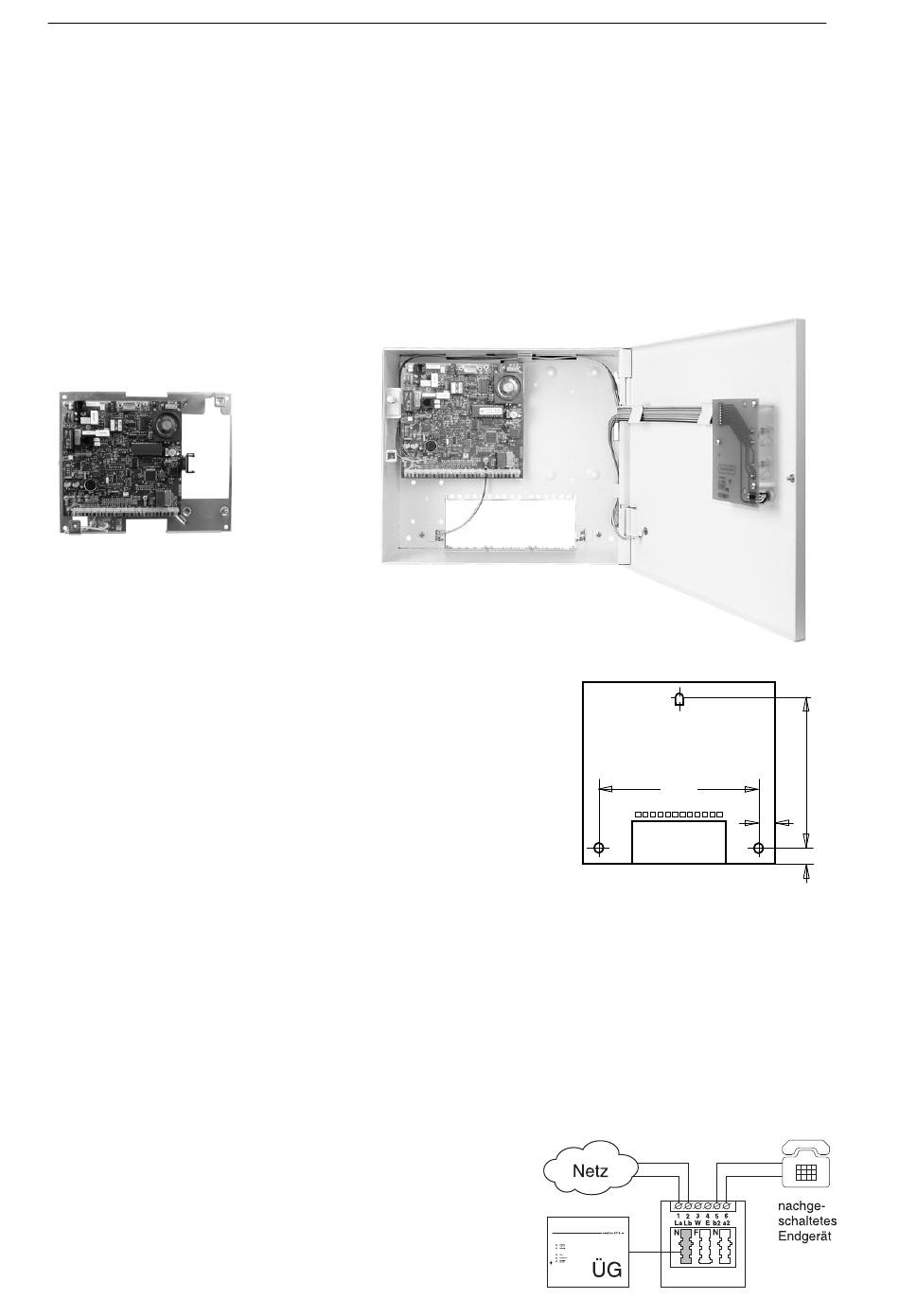

Mechanischer Aufbau
Zum Einbau der Platine stehen 2 kunststoffbeschichtete Stahlblechgehäuse zur Verfügung.
Der Gehäusetyp S3 bietet Platz zum Einbau der Platine, der Gehäusetyp S8 ermöglicht den zusätzli-
chen Einbau des Netzteils NT 7400 mit Akku 12 V/7,2 Ah. In der Fronttür des größeren Gehäuses sind
die Bedien- und Anzeigeelemente des Übertragungsgerätes und des Netzteils angebracht. Die Gehäuse
besitzen eine Halterung zum Einbau eines Deckelkontaktes. Dieser ist beim größeren Gehäusetyp so
ausgeführt, dass er für Wartungsarbeiten durch Herausziehen des Betätigungsstößels trotz geöffneter
Tür in den Ruhezustand gebracht werden kann und beim Schließen der Tür sich automatisch zurück-
stellt.
Gehäusetyp S3
Montageanleitung
1. Die TAE-Dose wird nach Angaben des Errichters von der zuständigen
TELEKOM-Niederlassung bzw. einer zugelassenen Errichterfirma ange-
bracht.
2. Die Gehäuse haben einen Ausschnitt in der Rückwand, wodurch ein
Überbauen einer TAE-Dose ermöglicht wird. Durch die 3 Befestigungs-
bohrungen in der Rückwand wird der Gehäusetyp S8 befestigt.
Dazu wird zuerst die obere Schraube angebracht und das Gehäuse
mit seiner zentralen Befestigungslasche darin eingehängt. Anschlies-
send wird das Gehäuse über die beiden unteren Eckbohrungen an der
Wand befestigt. Nebenstehende Skizze zeigt die mechanischen
Befestigungsmöglichkeiten des Gehäuses.
3. Zur Einführung der Kabel dienen ausbrechbare Kunststoffeinsätze in den vorbereiteten Gehäuseausschnitten.
Es ist eine abgeschirmte Leitungsverlegung erforderlich. Die Abschirmung aller Kabel muss im Gerät an den
dafür vorgesehenen Anschlüssen (Flachsteckhülsen an der Gehäuserückwand) aufgelegt werden.
4. Geräte mit eingebautem Netzteil entsprechen der Schutzklasse I. Das Netzteil liefert eine Versorgungsspannung
von nominal 12 V DC als Funktionskleinspannung mit sicherer Trennung. Das Gerät darf nur an eine Installation
mit Schutzleiteranschluss (PE) angeschlossen werden.
Dabei ist unbedingt auf einen ordnungsgemäßen Schutzleiteranschluss zu achten.
ACHTUNG: Die Netzanschlussleitung darf nur durch eine Elektrofachkraft angeschlossen werden!
Die Vorschriften des örtlichen Energieversorgungsunternehmens sind einzuhalten.
Der Netzanschluss erfolgt über eine 3-polige Klemmleiste (PE, N, L) für Leiterquerschnitte von 1,5 mm².
Die Netzanschlussleitung ist mittels Zugentlastung zu sichern. Die Schutzkappe muss über die Netzklemmleiste
geschraubt werden, keinen Akkuschrauber verwenden. Der Gehäuseerdungsanschluss muss an der Erdfahne
auf der Gehäusegrundplatte angesteckt sein.
5. Telefonanschlussleitung in die TAE-Dose stecken. Um die
Geräte vor Überspanung von der Telefonleitung zu schützen,
sind diese standardmäßig mit Überspannungsableitern
ausgestattet.
Eine Erdung des Gehäuses muss immer vorgenommen werden,
damit die Überspannungsableiter wirksam werden können!
6. Bei der weiteren Inbetriebnahme nach Kap. 3.4 vorgehen.
