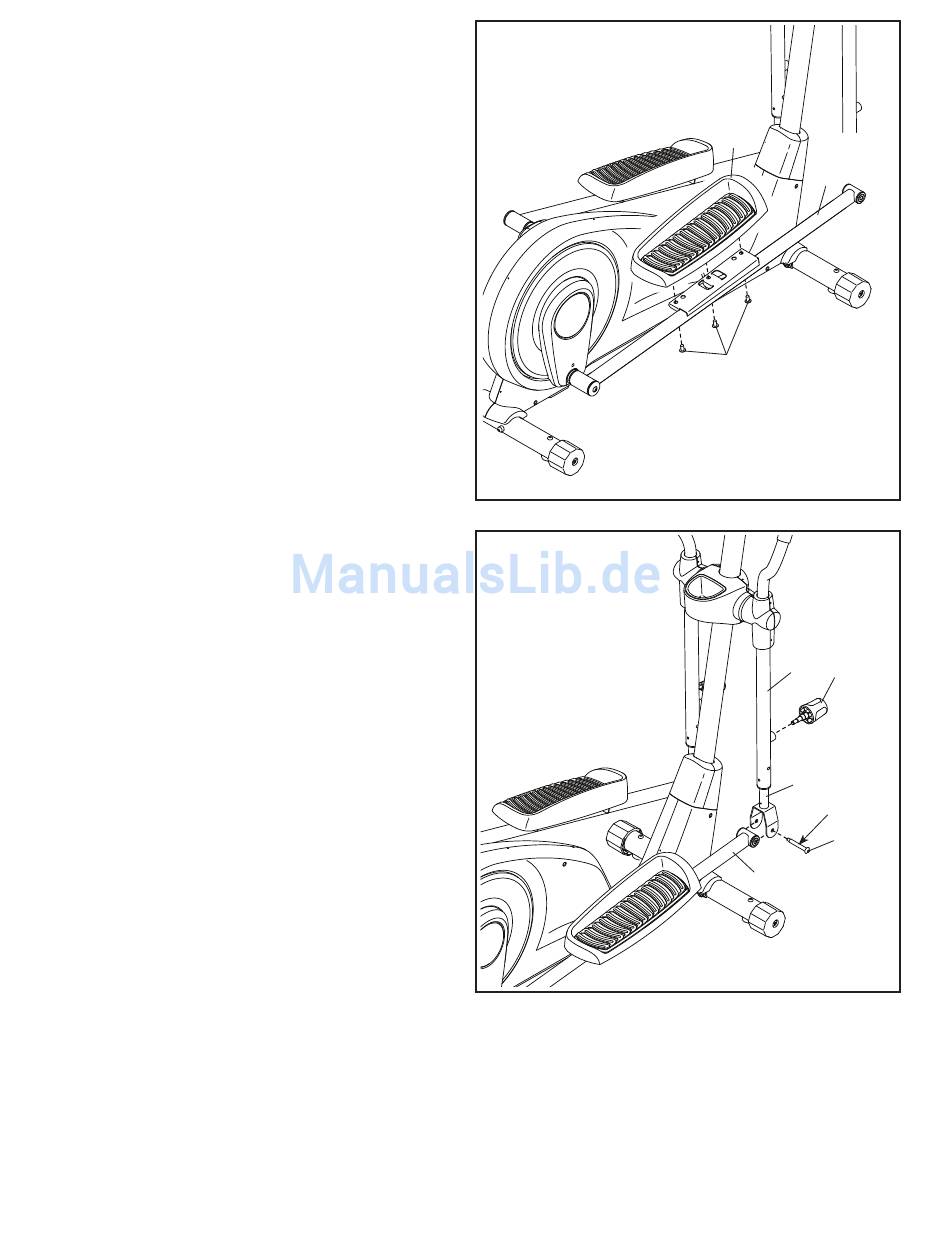

10. Identifizieren Sie das rechte Pedal (7) und rich-
ten dieses wie abgebildet aus.
Befestigen Sie das rechte Pedal (7) mit drei
M10 x 15mm Schrauben (67) am rechten
Pedalarm (17). Drehen Sie alle Schrauben
zunächst lose ein, dann ziehen Sie diese
fest. Stellen Sie sicher, dass das Sie das
mittlere und die zwei äußeren Löcher für die
Befestigung des rechten Pedals verwenden.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
11. Tragen Sie ein wenig Schmierfett auf eine M8 x
76mm Ansatzschraube (63) auf.
Befestigen Sie das vordere Ende des rech-
ten Pedalarms (17) mit der M8 x 76mm
Ansatzschraube (63) innerhalb der Halterung
des rechten Pendelschenkels (13).
Als Nächstes verwenden Sie einen Rollgabel-
schlüssel, um einen Knauf (15) im rechten
Pendelgriff (10) festzuziehen. Dann ziehen Sie
am Knauf, schieben den Pendelschenkel (13)
weiter in den rechten Pendelgriff und lassen
den Knauf in einem der drei Einstelllöcher am
Pendelschenkel einrasten.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
10
11
11
7
17
67
10
15
13
Schmierfett
63
17
