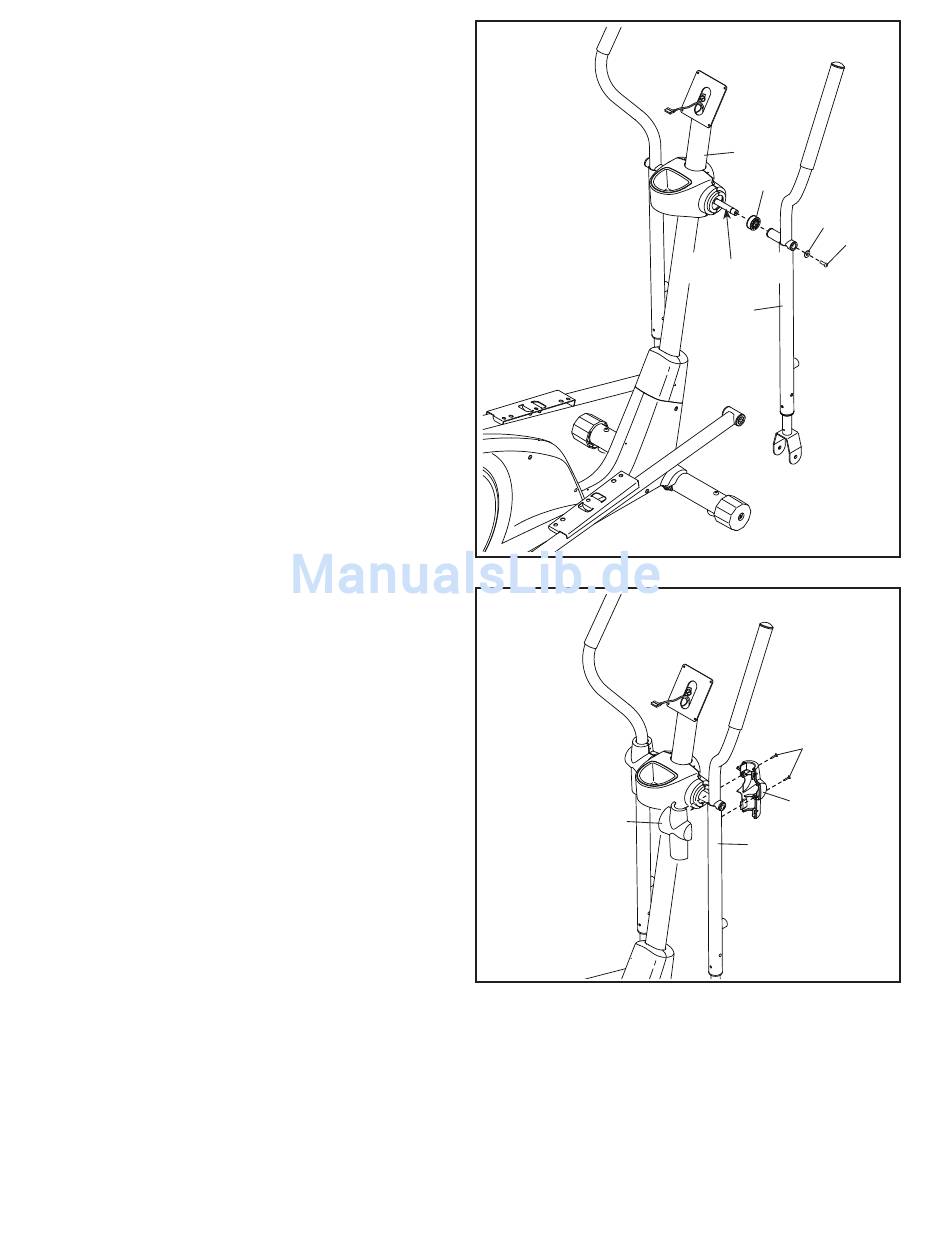

8. Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, tragen Sie eine großzügige Menge
des mitgelieferten Schmierfetts auf die Achsen
am Pfosten (2) auf.
Als Nächstes schieben Sie einen Drehab-
standhalter (55) auf die rechte Achse am Pfosten
(2).
Dann identifizieren Sie den rechten Pendelgriff
(10), richten ihn wie abgebildet aus und schie-
ben ihn auf die rechte Achse am Pfosten (2).
Befestigen Sie den rechten Pendelgriff (10) mit
einer M8 x 20mm Schraube (84) und einer M8
Unterlegscheibe (83).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
9. Identifizieren Sie die rechte hintere Pendelgriff-
Abdeckung (20) und die rechte vordere
Pendelgriff-Abdeckung (21) und richten diese
wie abgebildet aus.
Drücken Sie die rechte hintere und rechte
vordere Pendelgriff-Abdeckung (20, 21) um den
rechten Pendelgriff (10) zusammen und befesti-
gen diese mit zwei M4 x 16mm Schrauben (78).
Tipp: Befestigen Sie zunächst die untere
Schraube und dann die obere Schraube.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
8
9
20
10
2
55
83
84
Schmierfett
10
78
21
10
