2.6.2 Produktübersicht Warmwasserspeicher T40 S

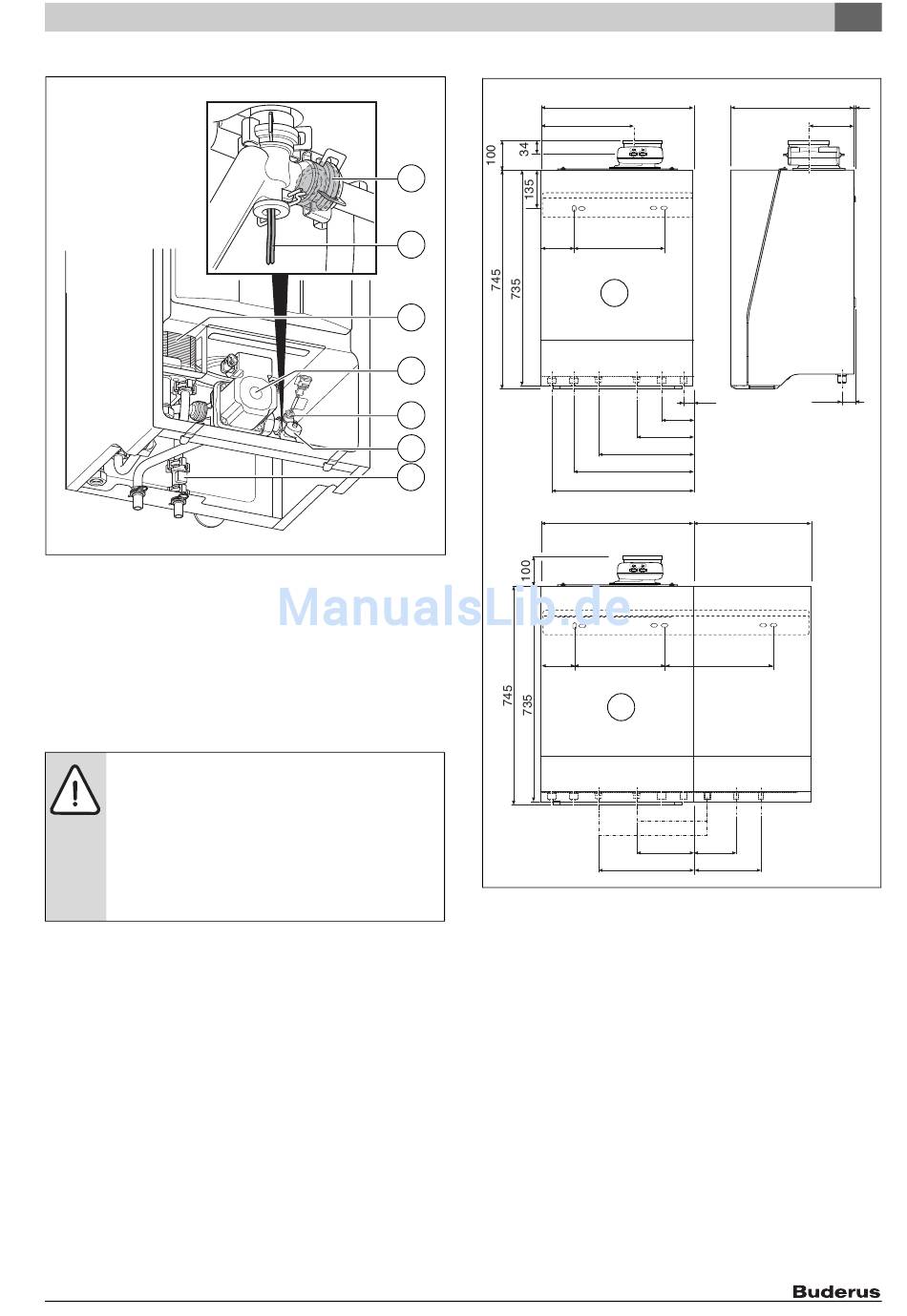

Bild 4 Warmwasserspeicher T40 S
[36] Durchflussbegrenzer
[37] Warmwasser-Temperaturfühler Speicher
[38] Plattenwärmetauscher
[39] Entleerhahn
[40] Speicherladepumpe
[41] Kaltwassertemperaturfühler
[42] Wassermengenfühler
2.7

Frostschutzfunktion

HINWEIS: Anlagenschaden.
Bei starkem Frost kann die Heizungsanlage einfrieren
durch: Ausfall der Netzspannung, unzureichende Gaszu-
fuhr oder eine Störung der Anlage.
▶ Die Heizungsanlage in einem frostfreien Raum auf-
stellen.
▶ Wenn die Heizungsanlage für längere Zeit stillgelegt
wird, muss sie vorher entleert werden.
Das Gerät ist mit einer integrierten Frostschutzfunktion ausgestattet.
Dies bedeutet, dass kein externes Frostschutzsystem für das Gerät er-
forderlich ist. Das Frostschutzsystem schaltet das Gerät bei einer Kes-
seltemperatur von 7 °C ein und bei einer Kesseltemperatur von 15 °C
aus. Die Heizungsanlage wird durch das Gerät nicht vor Frost geschützt.
2.8

Pumpentest (alle)

Wenn die Pumpe über einen längeren Zeitraum nicht in Betrieb ist,
erfolgt alle 24 Stunden automatisch eine Pumpenansteuerung von
10 Sekunden. Dieses Verfahren verhindert das Festsitzen der Pumpe.
2.9 Zubehör
Für diese Geräte ist vielfältiges Zubehör erhältlich.
Für weitere Informationen an den Hersteller wenden. Die Adressanga-
ben befinden sich auf der Rückseite dieses Dokuments.
Logamax plus GB192 i – 6720813046 (2016/03)
2.10

Abmessungen

36
37
38
40
41
39
42
6720813046-3.1TD
Bild 5 Abmessungen und Anschlüsse [mm]
1)
[1] Logamax plus GB192-15/25/35/50 iW
[2] Logamax plus GB192-30 iT40S W
[A] Konzentrischer Abgasadapter, Ø 80/125 mm
[B] Gasanschluss, G1 / ½ " (15 kW, 25 kW, 35 kW) oder G1 / ¾ "
(50 kW) Außengewinde
[C] Kondensatablauf, Außendurchmesser Ø 30 mm
[D] Speichervorlauf (nicht in 50 kW), Schnellanschluss Klick auf G ¾ "
(Flachdichtung)
[E] Speicherrücklauf (nicht in 50 kW), Schnellanschluss Klick auf
G ¾ " (Flachdichtung)
[F] Heizungsvorlauf – Stutzen Ø 28 mm (für Anschluss der Klemm-
ringverschraubung mit G 1" Außengewinde)
[G] Heizungsrücklauf – Stutzen Ø 28 mm (für Anschluss der
Klemmringverschraubung mit G 1" Außengewinde)
[H] Warmwasser – Stutzen Ø 15 mm (für Anschluss der
Klemmverschraubung mit ½ " Außengewinde)
[I] Kalt Wasser – Stutzen Ø 15 mm (für Anschluss der
Klemmverschraubung mit ½ " Außengewinde)
Produktinformationen
520
315
A
110 300
1
B C D E F G
35
110
195
325
410
485
520
116 300
300
2
B C D E F G
195 116
325
Servicemaßen, im Schrank eingebaut, können 0 mm sein.
2
420 5
153
46
400
H I
191
6720813046-4.1TD
