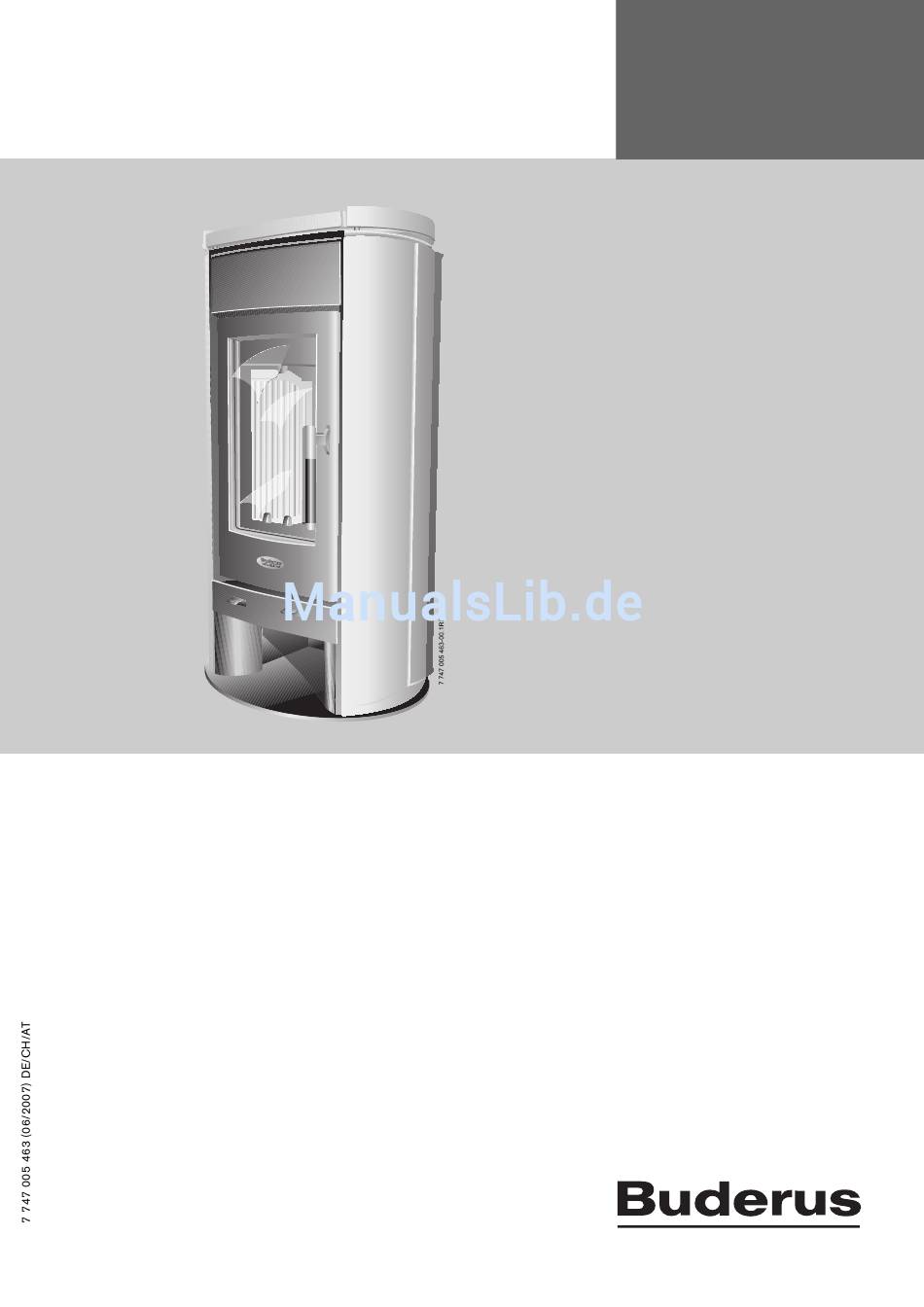

- Seite 1 Bedienungs- und Kaminofen Montageanleitung blueline Nr. 9 Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Zulässige Brennstoffe Brennstoffe richtig lagern Inbetriebnahme Erstinbetriebnahme Heizbetrieb 5.2.1 Anheizen 5.2.2 Heizen 5.2.3 Glut halten 5.2.4 Kaminofen aus 5.2.5 Heizbetrieb in der Übergangszeit Pflege, Reinigung und Wartung Kaminofen pflegen Sichtfensterscheibe reinigen blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Sicherheitshinweise Und Symbolerklärung 3 6
Betrieb von Kaminofen und weiteren Wärmeerzeugern. V Wenn erforderlich, durch einen Fachhandwerker eine externe Verbrennungsluftzufuhr installieren lassen. V Bei gemeinsamen Betrieb des Kaminofens und einer Wohnungslüftung oder Dunstabzugshaube die Beur- teilungskriterien des Schornsteinfegerhandwerks beachten. blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt Bestimmungsgemäße Verwendung Typenschild Bei dem Kaminofen blueline Nr. 9 handelt es sich um Das Typenschild befindet sich auf der Rückseite des Kaminofens blueline Nr. 9. einen Zeitbrandofen mit selbstschließender Feuerraumtür nach DIN EN 13240, Kategorie 1a. -
Seite 5: Lieferumfang Und Produktbeschreibung
Lieferumfang und Produktbeschreibung 2.6.1 Lieferumfang V Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen. – 1 Palette: Kaminofen blueline Nr. 9 Grundkörper mit Abdeckplatte, Schutzhandschuh, technische Doku- mente – 1 Karton: 2 Seitenkacheln, 1 Abdeckkachel, 4 seitli- che Schutzbleche, 2 Schrauben M6x30 mit Unter- legscheiben 7 747 004 922-37.1RS... - Seite 6 Wohnraum. Küh- lere Luft aus dem Wohnbereich strömt durch die Eintrittsöffnungen nach. Die Konvektionsluft ist daher nicht zu verwechseln mit der Verbrennungsluft, die zur Feuerung benötigt wird. Bild 4 Konvektionsluft Konvektionslufteintritt Konvektionsluftaustritt blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 7: Technische Daten
Gewicht ca. (mit Kachelverkleidung) Gewicht ca. (ohne Kachelverkleidung) Tab. 3 Technische Daten Schornsteinbemessung Abgasmassenstrom Abgastemperatur am °C Abgasrohrstutzen Mindestförderdruck bei NWL Mindestförderdruck bei 0.8 x NWL -Gehalt 11,3 Tab. 4 Technische Daten blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 8 Angaben zum Produkt Bild 5 Abmessungen für blueline Nr. 9 (Maße in mm) blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 9: Montage
Gegenstände innerhalb der Sicherheitsabstände! V Die Sicherheitsabstände frei von brenn- baren Gegenständen und Materialien (Möbel, Textilien) halten. V Sicherheitsabstände einhalten Tab. 5). Sicherheitsabstände hinten seitlich vorne 1000 Tab. 5 Sicherheitsabstände blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Kaminofen Aufstellen
Warnung: Verletzungsgefahr durch Tragen von schweren Lasten. V Transportgut stets zu zweit heben und tra- gen. V Kaminofen vorsichtig von der Palette heben und am Aufstellort platzieren. Bild 8 Transportsicherung lösen Transportsicherung blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Abgasanschluss
90°-Abgasstutzen tauschen, wenn der Abgasanschluss nach hinten geführt werden soll. V Abdeckblende (2) aus der Perforierung (1) der Rück- wand herauslösen. Bild 10 Abgasanschluss Rückseite – Abdeckblende lösen Perforierung Abdeckblende blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 12 Bild 11 Abgas-Rohrverkleidung lösen und abnehmen Schrauben (2 Stück) lösen Abgas-Rohrverkleidung V Schrauben (1) des Abgasstutzens (2) lösen. V Abgasstutzen entfernen. Bild 12 Abgasanschluss Oberseite – Abgasstutzen Schrauben (3 Stück) lösen Abgasstutzen blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 13: Luftbefeuchter Einsetzen
Abgasanschluss des Kaminofens befestigen. V Abgas-Rohrverkleidung wieder anschrauben. Bild 13 90°-Abgasstutzen anschließen 90°-Abgasstutzen (Zubehör) M8-Messingschrauben (3 Stück) Luftbefeuchter einsetzen V Luftbefeuchter (1) in den Kaminofen einsetzen. Bild 14 Luftbefeuchter einsetzen Luftbefeuchter blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Verbrennungsluftversorgung Herstellen
V Sicherstellen, dass Stellung der Absperrklappe für den Betreiber gut erkennbar ist. V Materialeigenschaften von Verbrennungsluftrohr und Befestigungsmaterial sicherstellen: – korrosionsbeständig – abriebfest – formbeständig – nicht brennbar – leicht zu reinigende, glatte Oberfläche blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Kacheln Montieren
V Schrauben und Unterlegscheiben (1) aus den Regulie- rungsbögen der Seitenkacheln (3) ausdrehen. V Schutzbleche (2) in die Seitenkacheln einhängen. Bild 16 Schutzbleche in die Seitenkacheln einhängen Schraube und Unterlegscheibe Schutzbleche Seitenkacheln blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Seitenkacheln Einhängen
(5) an den Distanzstücken (4) befestigen. Bild 17 Seitenkachel einhängen Seitenkachel Einkerbung Regulierungsbügel Distanzstück Schraube und Unterlegscheibe 3.6.4 Abdeckkachel anbringen V Abdeckkachel auf den Kaminofen legen. Bild 18 Abdeckkachel auflegen blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Kaminofen An Schornstein Anschließen
V Reinigungsmöglichkeit für Abgasrohr integrieren. V Abgasrohr an Schornstein anschließen. – Abgasrohr darf nicht in den Schornstein hinein- ragen. V Dichtheit der Rohranschlüsse sicherstellen. Bild 19 Verbindung zum Schornstein herstellen Abgasrohr (montiert) Kaminofen blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Brennstoffe
V Scheitholz locker an einer Wand aufstapeln und min- destens an einer Seite abstützen. Lagerung innerhalb von Gebäuden V Bei Lagerung innerhalb eines Gebäudes, einen möglichst trockenen und belüfteten Raum wählen. Bild 20 Brennstofflagerung außerhalb von Gebäuden blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Inbetriebnahme
V Während der Ausgasungsphase: – Förderdruck messen. – Aufstellraum, bei Luftheizungen alle angeschlosse- nen Räume, gut durchlüften. – Darauf achten, dass sich während der Ausgasungs- phase keine Personen dauerhaft in diesen Räumen aufhalten. blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 20: Heizbetrieb
(Rost) legen. CO armes Anheizen: Unten zwei normale Holzscheite (zusammen ca. 1,8 Kg) legen. Auf diese ein Feuerwürfel packen und um diesen dünne Holzscheite stapeln. Dann den Feuerwürfel anzünden. Bild 23 CO armes Anheizen blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 21: Heizen
Bei geöffneter Primärluftzufuhr erlischt die Glut schnell. Bild 24 Primär- und Sekundärluftschieber Um die Glut zu halten: Primärluftschieber geschlossen V Primärluftschieber und Sekundärluftschieber Sekundärluftschieber geschlossen schließen ( Bild 24 (1, 2)). blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 22: Kaminofen Aus
Bild 25 Aschekasten Aschekasten Rost 5.2.5 Heizbetrieb in der Übergangszeit Bei Außentemperaturen über 15 °C kann der Förderdruck schwanken. Maßnahmen für störungsfreien Betrieb: V Häufig schüren. V Kaminofen mit wenig Brennstoff füllen. blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 23: Pflege, Reinigung Und Wartung
Heizens schwarz, nimmt aber ihre natürliche Farbe wieder an, sobald sie abgekühlt ist. V Feuerraumauskleidung abkühlen lassen. V Keine kratzenden Metallgegenstände zum Reinigen verwenden. V Feuerraumauskleidung mit Besen reinigen. blueline Nr. 9 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 24 Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
