Buderus blueline 4W Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Kamine
  5. blueline 4W
  6. Installations- und wartungsanleitung

Buderus blueline 4W Installations- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für blueline 4W:
Inhaltsverzeichnis

Werbung

Quicklinks

Installations- und Wartungs-
anleitung
blueline 4W

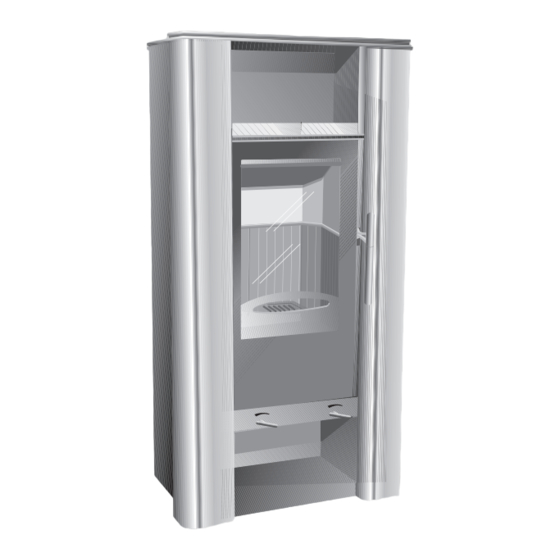

Kaminofen
Für das Fachhandwerk
Vor Installation und War-
tung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus blueline 4W

Inhaltszusammenfassung für Buderus blueline 4W

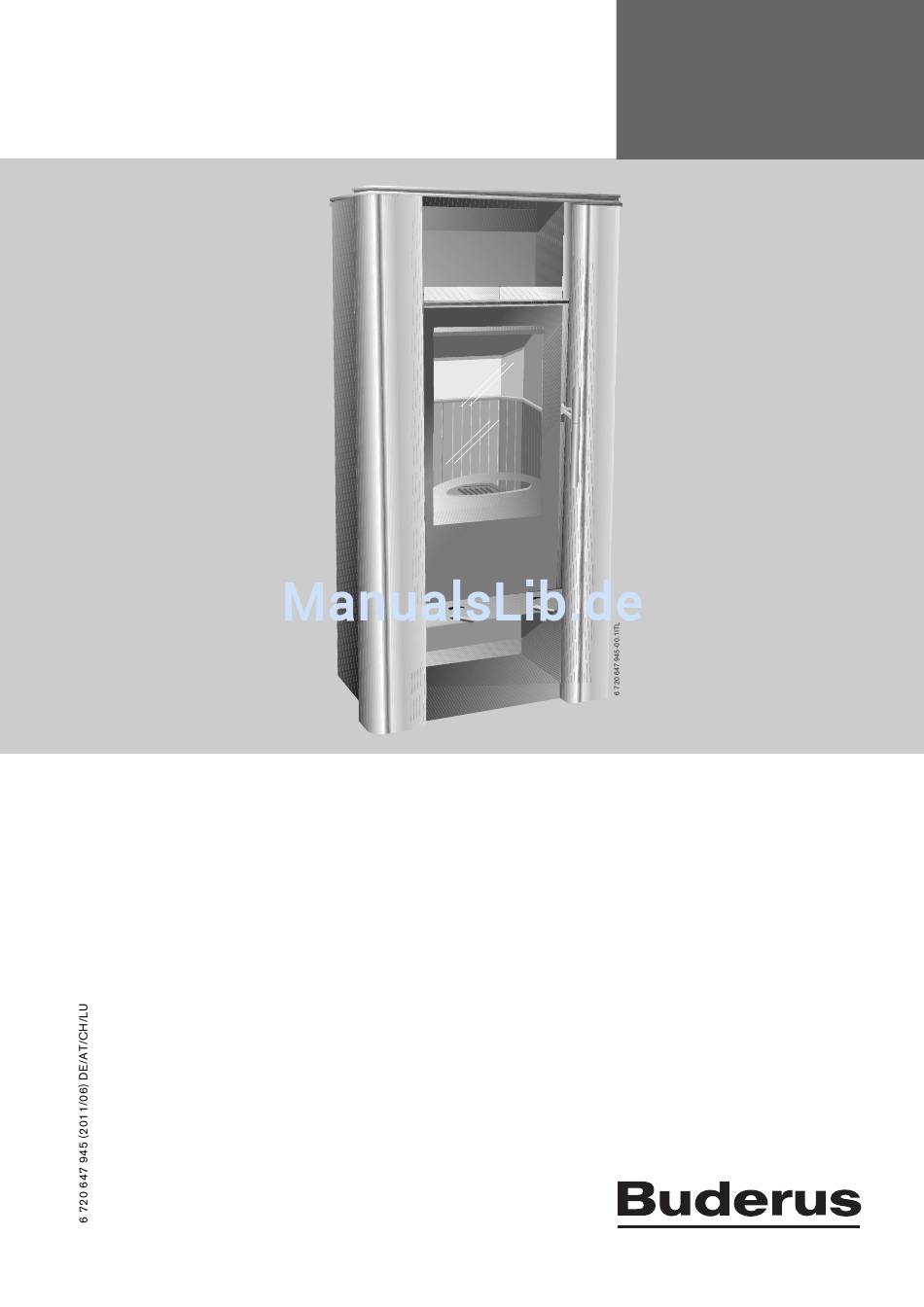

  • Seite 1 Installations- und Wartungs- Kaminofen anleitung blueline 4W Für das Fachhandwerk Vor Installation und War- tung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Betreiber einweisen ..... . . 22 Inbetriebnahmeprotokoll ....23 blueline 4W - 6 720 647 945 (2011/06)

  • Seite 3: Sicherheitshinweise Und Symbolerklärung

    Sachschäden führen. B Sicherstellen, dass Kinder das Gerät nicht unbeauf- sichtigt bedienen oder damit spielen. B Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. blueline 4W - 6 720 647 945 (2011/06)
  • Seite 4 B Sicherstellen, dass die Schornsteinhöhe, ausgehend von der Abgaseinführung, mindestens 4 m beträgt. B Einhaltung des notwendigen Förderdrucks prüfen. B Anschlüsse und Verbindungen zum Schornstein so kurz wie möglich halten und mit Steigung verlegen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 5: Angaben Zum Produkt

    (Zubehör) sichergestellt werden. Der eingebaute Sicherheitswärmetauscher mit thermi- scher Ablaufsicherung ist ausschließlich dazu bestimmt, überschüssige Wärme aus dem Kaminofen abzuführen. Der Sicherheitswärmetauscher darf nicht als Durchlaufer- hitzer zur Erzeugung von Warmwasser verwendet wer- den. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 6: Produktbeschreibung

    Feuerraum mit Feuerraumauskleidung aus Guss- und Vermiculiteplatten Stehrost Aschekasten, eingeschoben im Aschefach Sekundärluftschieber Primärluftschieber Vorlauf der Ofenanlage Rücklauf der Ofenanlage Verbrennungsluftanschluss Ablauf der thermischen Ablaufsicherung Kaltwassereintritt der thermischen Ablaufsicherung Roter Prüfknopf der thermischen Ablaufsicherung blueline 4W - 6 720 647 945 (2011/06)
  • Seite 7 Wärmezufuhr die Rücklauftemperatur ansteigt. Ab einer Heizwassertemperatur von ca. 95 °C löst die thermische Ablaufsicherung eine Notkühlung zum Schutz des Kaminofens vor Überhitzung aus. Hierbei wird kaltes Leitungswasser durch einen Wärmetauscher (Kühl- schlange) geleitet. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 8: Abmessungen Und Technische Daten

    Alternativ können die Pos. 2, 4 und 5 auch Abstand mit einer beigelegten Klemmringverschrau- Abstand bung 22 x 3/4 " oder 18 x 3/4 " ausgestattet Abstand sein. Abstand Abstand Abstand Abstand Abstand Tab. 2 Abmessungen blueline 4W - 6 720 647 945 (2011/06)

  • Seite 9: Technische Daten

    Tab. 3 Technische Daten des Kaminofens Schornsteinbemessung Einheit Wert Abgasmassenstrom 7,11 Mittlere Abgastemperatur am Abgasstutzen ca. °C Mindestförderdruck bei Nennwärmeleistung (NWL) Minimaler Förderdruck Maximaler Förderdruck Mittlerer CO -Gehalt Tab. 4 Technische Daten für Schornsteinbemessung blueline 4W - 6 720 647 945 (2011/06)

  • Seite 10: Vorschriften

    Vorschriften (jeweils nach dem neuesten Stand): • die zuständige Landesbau- und Feuerungsverordnung • die technischen Regeln des Ofen- und Luftheizungs- bauerhandwerks • die örtlichen Baubestimmungen über die Aufstellbedin- gungen, z. B. Feuerungsverordnungen der Bundeslän- der. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 11: Transport

    Kaminofens anstellen. Sie vermeiden dadurch mögliche Beschädigungen empfindlicher Teile an der Vorderseite des Kaminofens (z. B. das Glas der Feuerraumtür). B Kaminofen mit einem Spanngurt am Transportmittel sichern. B Kaminofen zum Aufstellort transportieren. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 12: Montage Und Installation

    500 mm nach vorne und 300 mm seitlich überragen. Schornstein: • Schornstein und Abgasanschluss müssen den gülti- gen Vorschriften entsprechen. Bild 3 Sicherheitsabstände Abstand nach hinten Abstand seitlich Abstand nach vorn blueline 4W - 6 720 647 945 (2011/06)

  • Seite 13: Kaminofen Aufstellen

    Transportsicherungen entfernen WARNUNG: Verletzungsgefahr durch Tra- gen schwerer Lasten! 6 720 647 945-14.1ITL B Kaminofen mit einer ausreichenden An- zahl von Personen heben und bewegen. Bild 5 Wärmedämmung entfernen Warmhaltefachblende Wärmedämmung Befestigungsmuttern blueline 4W - 6 720 647 945 (2011/06)
  • Seite 14 6 720 647 945-25.1ITL Bild 6 Prallsteine und Abgasumlenkbleche ausrichten Mutter zur Fixierung des Inspektionsdeckels Inspektionsdeckel Dichtung Abgasumlenkbleche Prallsteine B Inspektionsdeckel mit Dichtung einsetzen und fest- schrauben. B Wärmedämmung einsetzen, Warmhaltefachblende montieren und Abdeckkacheln einlegen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 15: Rohrleitungen Installieren

    Ofenanlage angepasst werden. Statische Anlagenhöhe Die Höhendifferenz zwischen dem höchsten Punkt des Rohrleitungssystems (Ofenanlage) und der Komplettsta- tion darf bei den mitgelieferten Komponenten maximal 15 m betragen (sogenannte „statische Höhe“). blueline 4W - 6 720 647 945 (2011/06)

  • Seite 16: Rohrleitungen Anschließen

    Rohrleitungen entsprechend den gültigen Vorschriften dämmen. Bild 8 Anschlüsse an der Rückwand Roter Prüfknopf der thermischen Ablaufsicherung Kaltwassereintritt thermische Ablaufsicherung ¾ " Ablauf thermische Ablaufsicherung ¾ " Füll- und Entleerhahn Rücklauf ¾ " Vorlauf ¾ " blueline 4W - 6 720 647 945 (2011/06)

  • Seite 17: Verbrennungsluftzufuhr Herstellen

    Verschieben sichern. B Wenn erforderlich, Verbrennungsluftrohr mit Wärme- dämmung versehen. B Wenn erforderlich, Verbrennungsluftrohr im Aufstell- raum mit einer Absperrklappe versehen. Die Absperr- klappe muss für den Betreiber gut erkennbar sein. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 18: Kaminofen An Schornstein Anschließen

    Abgasrohr (montiert) Verwenden Sie nur Abgasrohre aus dem Prüföffnung Buderus Zubehörprogramm. Wir empfehlen den Einbau eines Abgasrohrs mit Nebenluft- einrichtung und die Verwendung eines dop- pelten Wandfutters für den Anschluss an den Schornstein. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 19: Kacheln Montieren

    Schrauben der Kaminoberseite legen. B Abdeckkacheln mit den Schrauben [2] ausrichten. B Warmhaltefachkacheln [1] mit der glatten Seite nach oben in das Warmhaltefach einlegen. 6 720 647 945-20.1ITL Bild 11 Kacheln montieren Warmhaltefachkacheln Schrauben Abdeckkacheln blueline 4W - 6 720 647 945 (2011/06)

  • Seite 20: Inbetriebnahme

    B Ofenanlage über den bauseitigen Füll- und Entleer- hahn am Rücklaufrohr des Pufferspeichers mit Lei- tungswasser bis zu einem Druck von 2 bar füllen. Dabei die zulässigen Drücke aller Komponenten beachten. B Während des Füllvorgangs das Leitungssystem entlüf- ten. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 21: Betriebsdrücke Einstellen

    Leitungssystem ent- lüften. B Schwerkraftbremse schließen. Ein automatischer Schnellentlüfter befindet sich im Gerät unter den Abdeckkacheln. 6 720 647 945-22.1ITL Bild 12 Schnellentlüfter Automatischer Schnellentlüfter Abdeckkacheln blueline 4W - 6 720 647 945 (2011/06)

  • Seite 22: Erstmaliges Anheizen

    B Den Kaminofen zwei Stunden mit Nennleistung betrei- ben (Ausgasungsphase). Währenddessen: – Aufstellraum und auch alle angeschlossenen Räume gut durchlüften. – Darauf achten, dass sich keine Personen dauerhaft in diesen Räumen aufhalten. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 23: Inbetriebnahmeprotokoll

    Rücklauftemperaturanhebung eingebaut, eingestellt und geprüft gemessen °C (wenn keine Komplettstation eingebaut ist)? Bedarfgerechte Einstellung des Regelgerätes kontrolliert? Betreiber eingewiesen und technische Dokumente übergeben? Erstinbetriebnahme mit Betreiber durchgeführt am Datum/Unterschrift/Stempel/Fachbetrieb Tab. 6 Inbetriebnahmeprotokoll blueline 4W - 6 720 647 945 (2011/06)

  • Seite 24: Bedienung

    Betriebes frei halten. B Ofenanlage nur in einwandfreiem Zustand betreiben. 6 720 647 945-23.1ITL Bild 13 Primär- und Sekundärluftschieber B Ausreichende Frischluftzufuhr sicherstellen. Primärluftschieber offen Primärluftschieber geschlossen Sekundärluftschieber offen Sekundärluftschieber geschlossen Feuerraumtür blueline 4W - 6 720 647 945 (2011/06)
  • Seite 25 B Gesamten Rost mit Brennstoff bedecken: – max. 1,7 kg Scheitholz (bis 250 mm Länge) – Brennstoff nicht höher als Stehrost stapeln. B Feuerraumtür schließen und mit Bediengriff verriegeln. B Primärluftschieber und Sekundärluftschieber geöffnet lassen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 26: Brennstoff Nachlegen

    Kaminofens vor Überhitzung aus. 7.2.4 Heizbetrieb in der Übergangszeit Bei Außentemperaturen über 15 °C kann der Förderdruck stark schwanken. Maßnahmen für störungsfreien Betrieb: B Kaminofen mit wenig Brennstoff füllen und öfter schü- ren. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 27: Kaminofen Außer Betrieb Nehmen

    B Primärluftschieber, Sekundärluftschieber und Feuer- raumtür schließen. B Wenn vorhanden, externe Verbrennungsluftzufuhr schließen. B Feuerwehr rufen. B Nach Beendigung des Notfalls: Abgassystem durch einen Schornsteinfeger prüfen lassen. B Ofenanlage von einem zugelassenen Fachbetrieb prü- fen lassen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 28: Umweltschutz/Entsorgung

    Altgeräte enthalten Wertstoffe, die einer Wiederverwer- tung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunst- stoffe sind gekennzeichnet. Somit können die verschiede- nen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 29: Pflege, Reinigung Und Wartung

    Schmutz und Ruß reinigen. B Abgasrohr (zum Schornstein) reinigen. B Zustand der Tür- und Glasdichtungen kontrollieren und bei Bedarf erneuern. B Zuluft-, Verbrennungsluft- und Umluftwege kontrollie- ren und bei Bedarf reinigen. B Thermische Ablaufsicherung prüfen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 30: Rohrbündel Reinigen

    Muttern des Inspektionsdeckels Inspektionsdeckel B Wärmedämmung [3] herausnehmen. Dichtung Abgasumlenkbleche Prallsteine B Feuerraumtür öffnen. 6 720 647 945-08.1ITL Bild 17 Warmhaltefach demontieren Warmhaltefachkacheln Warmhaltefachblende Wärmedämmung Befestigungsmuttern Abdeckkacheln B Muttern M6 [1] am Inspektionsdeckel lösen. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 31: Luftwege Reinigen

    Hierbei die Abgasumlenkbleche nach vorne schieben und die Prallsteine nach hinten schieben ( Bild 18). B Zustand der Dichtung prüfen. Eine defekte und verhärtete Dichtung muss ausge- tauscht werden. B Inspektionsdeckel mit Dichtung einsetzen und fest- schrauben. blueline 4W - 6 720 647 945 (2011/06)
  • Seite 32 B Feuerraumauskleidung in umgekehrter Reihenfolge einbauen. B Auflageblech mit dem hohen Winkel nach hinten oben und mit der 45° Winkel nach vorne unten einlegen. 6 720 646 591-15.2ITL Bild 23 Feuerraumauskleidung demontieren blueline 4W - 6 720 647 945 (2011/06)

  • Seite 33: Kaminofen Warten

    B Spannmutter [1] eine Umdrehung im Uhrzeigersinn drehen, um die Spannschraube [2] des Feder- mechanismus zu spannen. 6 720 646 591-11.1ITL Bild 25 Türschließmechanismus nachstellen B Türschließmechanismus erneut prüfen. B Rückwand anschrauben. B Türverriegelung mit Kupferpaste schmieren. blueline 4W - 6 720 647 945 (2011/06)

  • Seite 34: Inspektions- Und Wartungsprotokoll

    _________ °C _________ °C _________ °C • Förderdruck bei Heizbetrieb. _________ Pa _________ Pa _________ Pa Fachgerechte Inspektion bestätigen. Datum/ Datum/ Datum/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Tab. 7 Inspektions- und Wartungsprotokoll blueline 4W - 6 720 647 945 (2011/06)

  • Seite 35: 10 Störungen Beheben

    B Dichtung der Feuerraumtür prüfen und bei Bedarf ersetzen. B Nur die Brennstoffmenge auflegen, die für den Zu viel Brennstoff. momentanen Heizbedarf erforderlich oder möglich ist. Tab. 8 Störungen, mögliche Ursachen und Abhilfe blueline 4W - 6 720 647 945 (2011/06)
  • Seite 36 B Schornstein reinigen. B Schornsteinverhältnisse prüfen. B Reinigungstüren des Schornsteins auf Dichtheit Reinigungstüren des Schornsteins undicht oder nicht geschlossen. prüfen. B Reinigungstüren schließen. Tab. 8 Störungen, mögliche Ursachen und Abhilfe blueline 4W - 6 720 647 945 (2011/06)
  • Seite 37 B Betriebsdruck prüfen und ggf. Wasser Betriebsdruck zu niedrig. nachfüllen. B Schließmechanismus mit Kupferpaste Feuerraumtür schließt nicht Schließmechanismus defekt. oder verriegelt nicht. schmieren. B Service anrufen. Tab. 8 Störungen, mögliche Ursachen und Abhilfe blueline 4W - 6 720 647 945 (2011/06)

  • Seite 38: Index

    Normen und Richtlinien ..........Zulässige Brennstoffe ............Lieferumfang ..............Wartung ..........Montage und Installation ..........Aufstellbedingungen ..........Kacheln montieren ..........Zulässige Brennstoffe ...... Kaminofen an Schornstein anschließen ..........Kaminofen aufstellen ........Rohrleitungen installieren blueline 4W - 6 720 647 945 (2011/06)
  • Seite 39 Notizen blueline 4W - 6 720 647 945 (2011/06)
