Während der Dauer des Siphonfüllprogramms erscheint in der Stan-
dardanzeige SIPHONFÜLLBETRIEB.
Bei Aufruf des Schornsteinfegerbetriebs wird der Siphonfüllbetrieb un-
terbrochen.
7.4 Prüfen, Testen und Messen
Bei Betrieb ohne Warmwasser
▶ Stecker des internen 3-Wege-Ventils demontieren und den Warm-
wasserbetrieb ausschalten.
7.4.1 Gas-Anschlussdruck prüfen
Den Anschlussdruck, während der Brenner in Betrieb ist, bei Volllast
messen, dafür:
▶ Gerät außer Betrieb nehmen.
▶ Gashahn schließen.
▶ Verkleidung entfernen.
▶ Sicherstellen, dass die Heizungsanlage ihre Wärme abgeben kann.
▶ Verschlussschraube des Messstutzens [1] um 2 Umdrehungen
lösen.
▶ Manometer [3] auf „0" stellen.
▶ Messschlauch [2] am Plusanschluss des Manometers [3] und am
Messstutzen für den Gas-Anschlussdruck [1] anschließen.
1

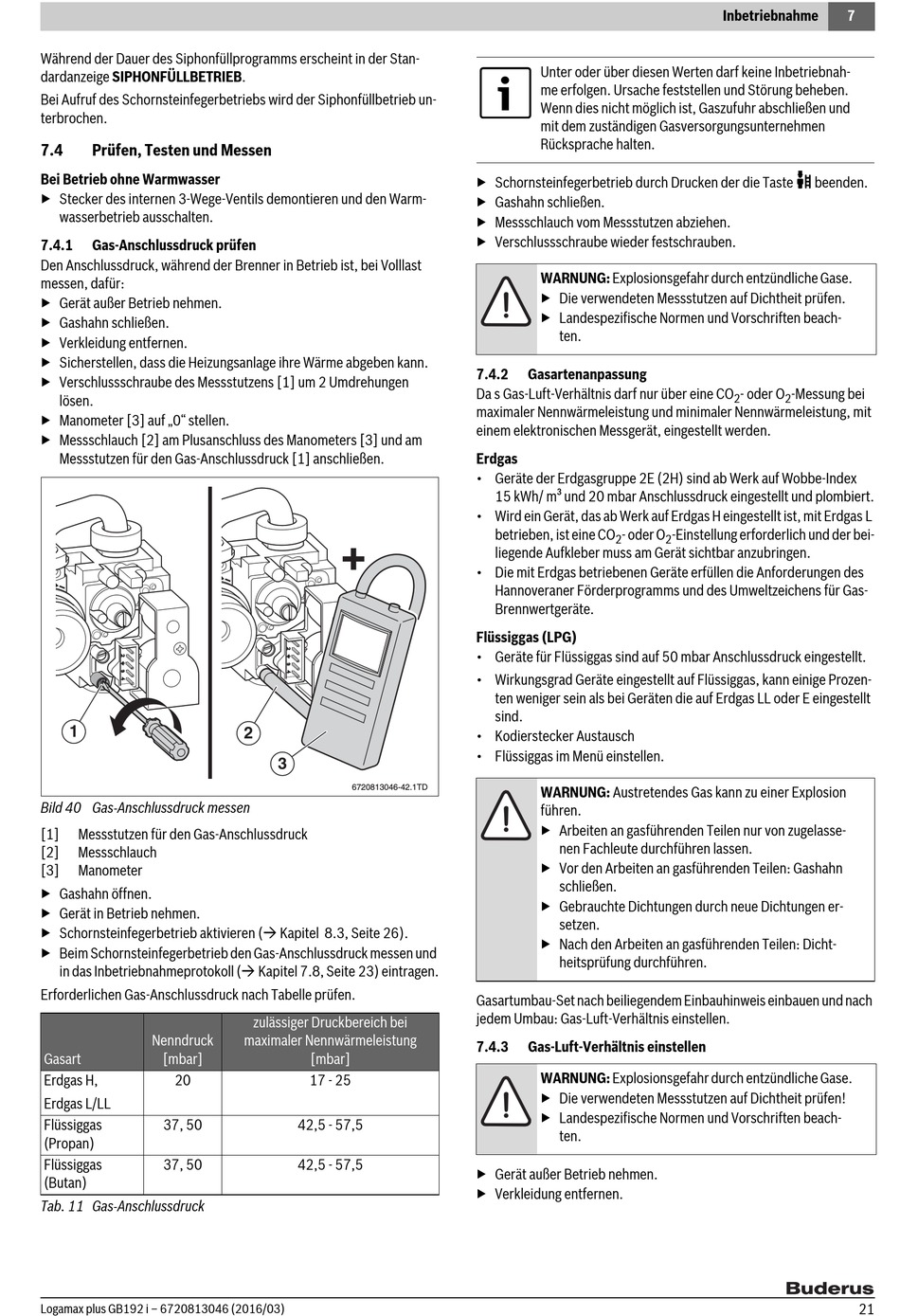

Bild 40 Gas-Anschlussdruck messen
[1] Messstutzen für den Gas-Anschlussdruck
[2] Messschlauch
[3] Manometer
▶ Gashahn öffnen.
▶ Gerät in Betrieb nehmen.
▶ Schornsteinfegerbetrieb aktivieren ( Kapitel 8.3, Seite 26).
▶ Beim Schornsteinfegerbetrieb den Gas-Anschlussdruck messen und
in das Inbetriebnahmeprotokoll ( Kapitel 7.8, Seite 23) eintragen.
Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Nenndruck
Gasart [mbar]
Erdgas H, 20
Erdgas L/LL
Flüssiggas 37, 50
(Propan)
Flüssiggas 37, 50
(Butan)
Tab. 11 Gas-Anschlussdruck
Logamax plus GB192 i – 6720813046 (2016/03)
2
3
6720813046-42.1TD
zulässiger Druckbereich bei
maximaler Nennwärmeleistung
[mbar]
17 - 25
42,5 - 57,5
42,5 - 57,5
Unter oder über diesen Werten darf keine Inbetriebnah-
me erfolgen. Ursache feststellen und Störung beheben.
Wenn dies nicht möglich ist, Gaszufuhr abschließen und
mit dem zuständigen Gasversorgungsunternehmen
Rücksprache halten.
▶ Schornsteinfegerbetrieb durch Drucken der die Taste
▶ Gashahn schließen.
▶ Messschlauch vom Messstutzen abziehen.
▶ Verschlussschraube wieder festschrauben.
WARNUNG: Explosionsgefahr durch entzündliche Gase.
▶ Die verwendeten Messstutzen auf Dichtheit prüfen.
▶ Landespezifische Normen und Vorschriften beach-
ten.
7.4.2

Gasartenanpassung

Da s Gas-Luft-Verhältnis darf nur über eine CO
maximaler Nennwärmeleistung und minimaler Nennwärmeleistung, mit
einem elektronischen Messgerät, eingestellt werden.
Erdgas
• Geräte der Erdgasgruppe 2E (2H) sind ab Werk auf Wobbe-Index
15 kWh/ m³ und 20 mbar Anschlussdruck eingestellt und plombiert.
• Wird ein Gerät, das ab Werk auf Erdgas H eingestellt ist, mit Erdgas L
betrieben, ist eine CO - oder O
2
liegende Aufkleber muss am Gerät sichtbar anzubringen.
• Die mit Erdgas betriebenen Geräte erfüllen die Anforderungen des
Hannoveraner Förderprogramms und des Umweltzeichens für Gas-
Brennwertgeräte.
Flüssiggas (LPG)
• Geräte für Flüssiggas sind auf 50 mbar Anschlussdruck eingestellt.
• Wirkungsgrad Geräte eingestellt auf Flüssiggas, kann einige Prozen-
ten weniger sein als bei Geräten die auf Erdgas LL oder E eingestellt
sind.
• Kodierstecker Austausch
• Flüssiggas im Menü einstellen.
WARNUNG: Austretendes Gas kann zu einer Explosion
führen.
▶ Arbeiten an gasführenden Teilen nur von zugelasse-
nen Fachleute durchführen lassen.
▶ Vor den Arbeiten an gasführenden Teilen: Gashahn
schließen.
▶ Gebrauchte Dichtungen durch neue Dichtungen er-
setzen.
▶ Nach den Arbeiten an gasführenden Teilen: Dicht-
heitsprüfung durchführen.
Gasartumbau-Set nach beiliegendem Einbauhinweis einbauen und nach
jedem Umbau: Gas-Luft-Verhältnis einstellen.
7.4.3 Gas-Luft-Verhältnis einstellen
WARNUNG: Explosionsgefahr durch entzündliche Gase.
▶ Die verwendeten Messstutzen auf Dichtheit prüfen!
▶ Landespezifische Normen und Vorschriften beach-
ten.
▶ Gerät außer Betrieb nehmen.
▶ Verkleidung entfernen.
Inbetriebnahme
c
beenden.
- oder O -Messung bei
2 2
-Einstellung erforderlich und der bei-
2
