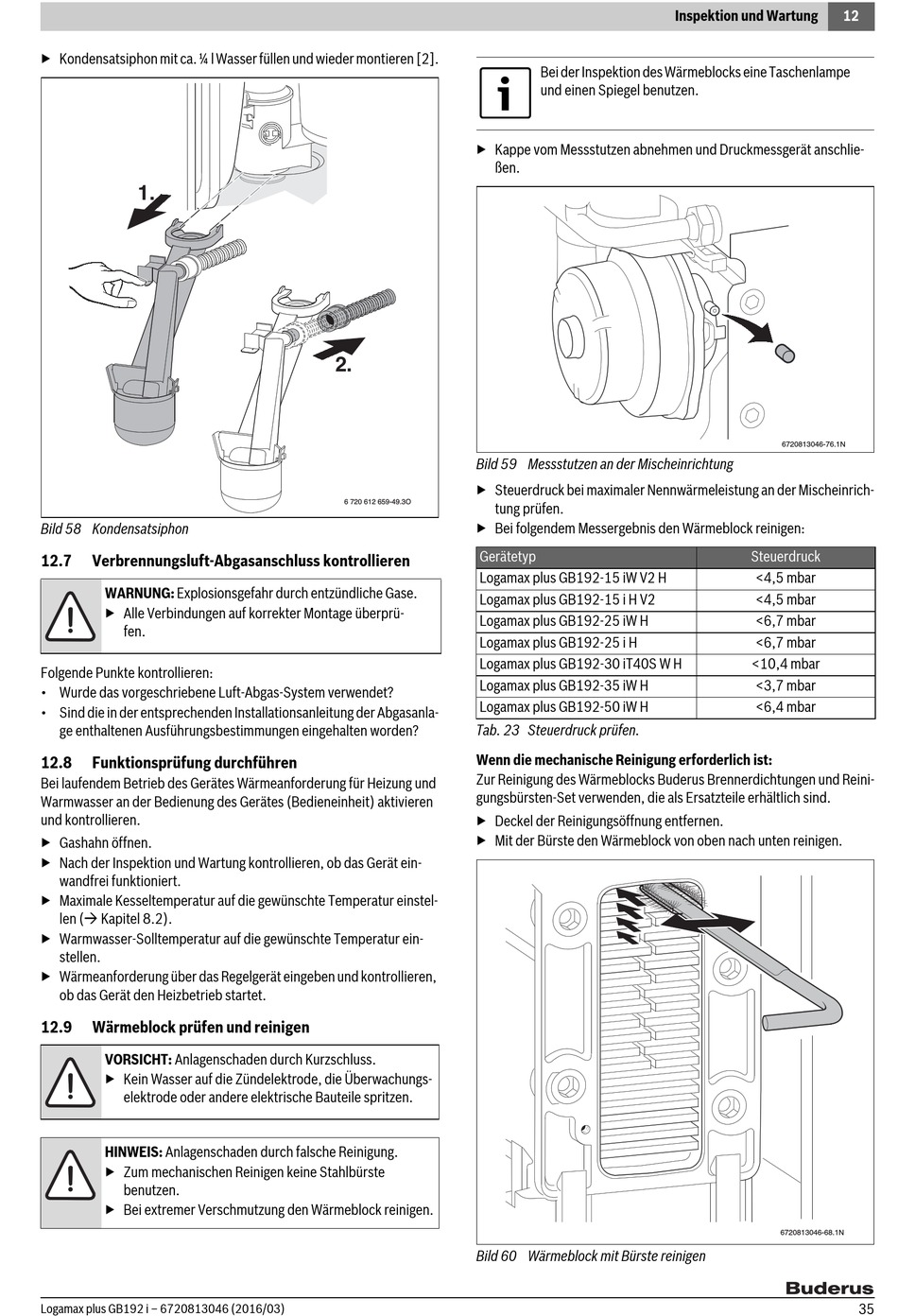

▶ Kondensatsiphon mit ca. ¼ l Wasser füllen und wieder montieren [2].
1.
Bild 58 Kondensatsiphon
12.7

Verbrennungsluft-Abgasanschluss kontrollieren

WARNUNG: Explosionsgefahr durch entzündliche Gase.
▶ Alle Verbindungen auf korrekter Montage überprü-
fen.
Folgende Punkte kontrollieren:
• Wurde das vorgeschriebene Luft-Abgas-System verwendet?
• Sind die in der entsprechenden Installationsanleitung der Abgasanla-
ge enthaltenen Ausführungsbestimmungen eingehalten worden?
12.8 Funktionsprüfung durchführen
Bei laufendem Betrieb des Gerätes Wärmeanforderung für Heizung und
Warmwasser an der Bedienung des Gerätes (Bedieneinheit) aktivieren
und kontrollieren.
▶ Gashahn öffnen.
▶ Nach der Inspektion und Wartung kontrollieren, ob das Gerät ein-
wandfrei funktioniert.
▶ Maximale Kesseltemperatur auf die gewünschte Temperatur einstel-
len ( Kapitel 8.2).
▶ Warmwasser-Solltemperatur auf die gewünschte Temperatur ein-
stellen.
▶ Wärmeanforderung über das Regelgerät eingeben und kontrollieren,
ob das Gerät den Heizbetrieb startet.
12.9 Wärmeblock prüfen und reinigen
VORSICHT: Anlagenschaden durch Kurzschluss.
▶ Kein Wasser auf die Zündelektrode, die Überwachungs-
elektrode oder andere elektrische Bauteile spritzen.
HINWEIS: Anlagenschaden durch falsche Reinigung.
▶ Zum mechanischen Reinigen keine Stahlbürste
benutzen.
▶ Bei extremer Verschmutzung den Wärmeblock reinigen.
Logamax plus GB192 i – 6720813046 (2016/03)
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät anschlie-
ßen.
2.
Bild 59 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
6 720 612 659-49.3O
tung prüfen.
▶ Bei folgendem Messergebnis den Wärmeblock reinigen:
Gerätetyp
Logamax plus GB192-15 iW V2 H
Logamax plus GB192-15 i H V2
Logamax plus GB192-25 iW H
Logamax plus GB192-25 i H
Logamax plus GB192-30 iT40S W H
Logamax plus GB192-35 iW H
Logamax plus GB192-50 iW H
Tab. 23 Steuerdruck prüfen.
Wenn die mechanische Reinigung erforderlich ist:
Zur Reinigung des Wärmeblocks Buderus Brennerdichtungen und Reini-
gungsbürsten-Set verwenden, die als Ersatzteile erhältlich sind.
▶ Deckel der Reinigungsöffnung entfernen.
▶ Mit der Bürste den Wärmeblock von oben nach unten reinigen.
Bild 60 Wärmeblock mit Bürste reinigen
Inspektion und Wartung
Bei der Inspektion des Wärmeblocks eine Taschenlampe
und einen Spiegel benutzen.
12
6720813046-76.1N
Steuerdruck
<4,5 mbar
<4,5 mbar
<6,7 mbar
<6,7 mbar
<10,4 mbar
<3,7 mbar
<6,4 mbar
6720813046-68.1N
35
