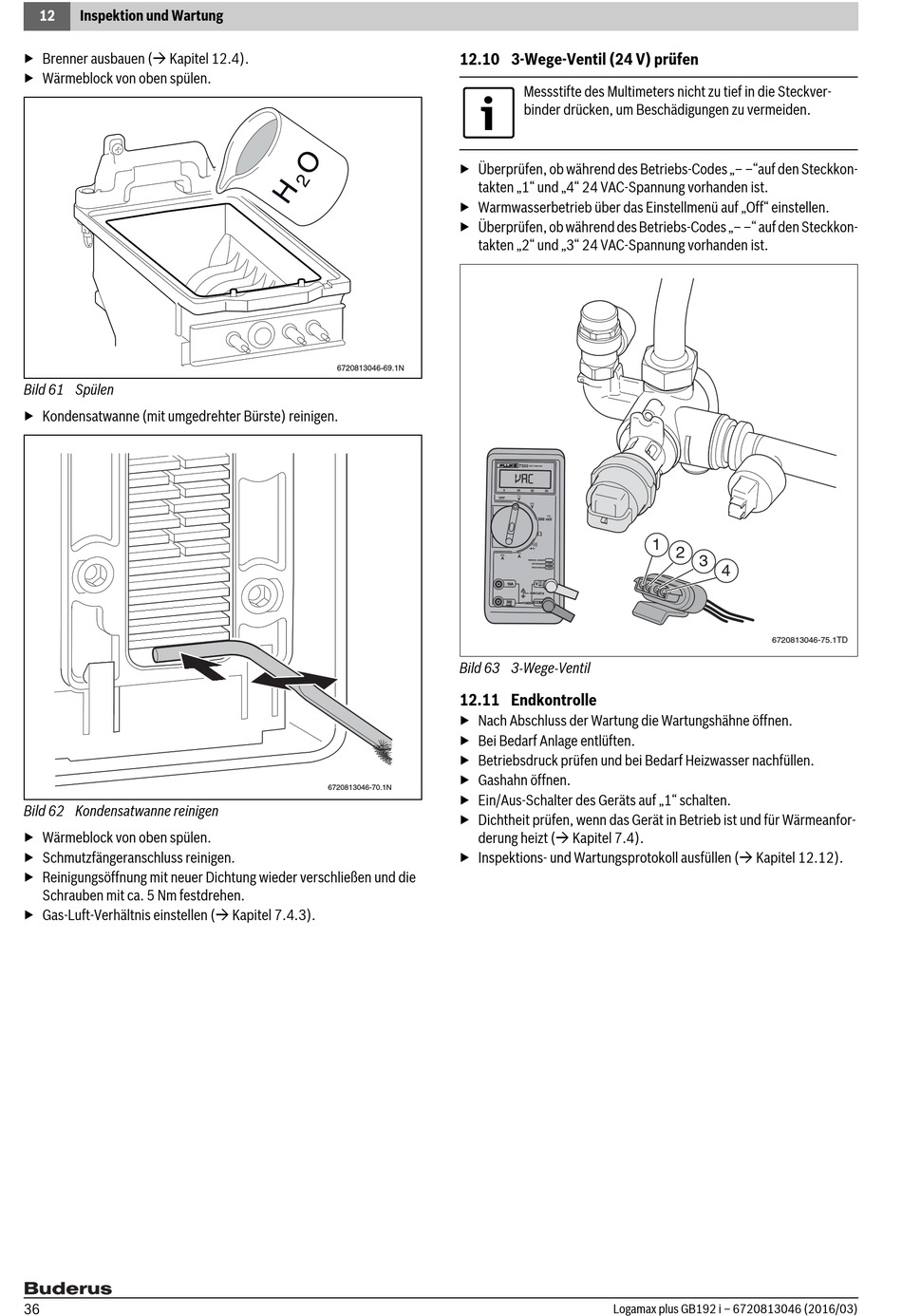

3-Wege-Ventil (24V) Prüfen; Endkontrolle - Buderus Logamax plus GB192 i Installations- Und Wartungsanleitung

12 Inspektion und Wartung
▶ Brenner ausbauen ( Kapitel 12.4).
▶ Wärmeblock von oben spülen.
Bild 61 Spülen
▶ Kondensatwanne (mit umgedrehter Bürste) reinigen.
Bild 62 Kondensatwanne reinigen
▶ Wärmeblock von oben spülen.
▶ Schmutzfängeranschluss reinigen.
▶ Reinigungsöffnung mit neuer Dichtung wieder verschließen und die
Schrauben mit ca. 5 Nm festdrehen.
▶ Gas-Luft-Verhältnis einstellen ( Kapitel 7.4.3).
36
12.10 3-Wege-Ventil (24 V) prüfen
▶ Überprüfen, ob während des Betriebs-Codes „– –"auf den Steckkon-
takten „1" und „4" 24 VAC-Spannung vorhanden ist.
▶ Warmwasserbetrieb über das Einstellmenü auf „Off" einstellen.
▶ Überprüfen, ob während des Betriebs-Codes „– –" auf den Steckkon-
takten „2" und „3" 24 VAC-Spannung vorhanden ist.
6720813046-69.1N
Bild 63 3-Wege-Ventil

12.11 Endkontrolle

▶ Nach Abschluss der Wartung die Wartungshähne öffnen.
▶ Bei Bedarf Anlage entlüften.
▶ Betriebsdruck prüfen und bei Bedarf Heizwasser nachfüllen.
▶ Gashahn öffnen.
6720813046-70.1N
▶ Ein/Aus-Schalter des Geräts auf „1" schalten.
▶ Dichtheit prüfen, wenn das Gerät in Betrieb ist und für Wärmeanfor-
derung heizt ( Kapitel 7.4).
▶ Inspektions- und Wartungsprotokoll ausfüllen ( Kapitel 12.12).
Messstifte des Multimeters nicht zu tief in die Steckver-
binder drücken, um Beschädigungen zu vermeiden.
1 2
Logamax plus GB192 i – 6720813046 (2016/03)
3
4
6720813046-75.1TD
