Inbetriebnahme

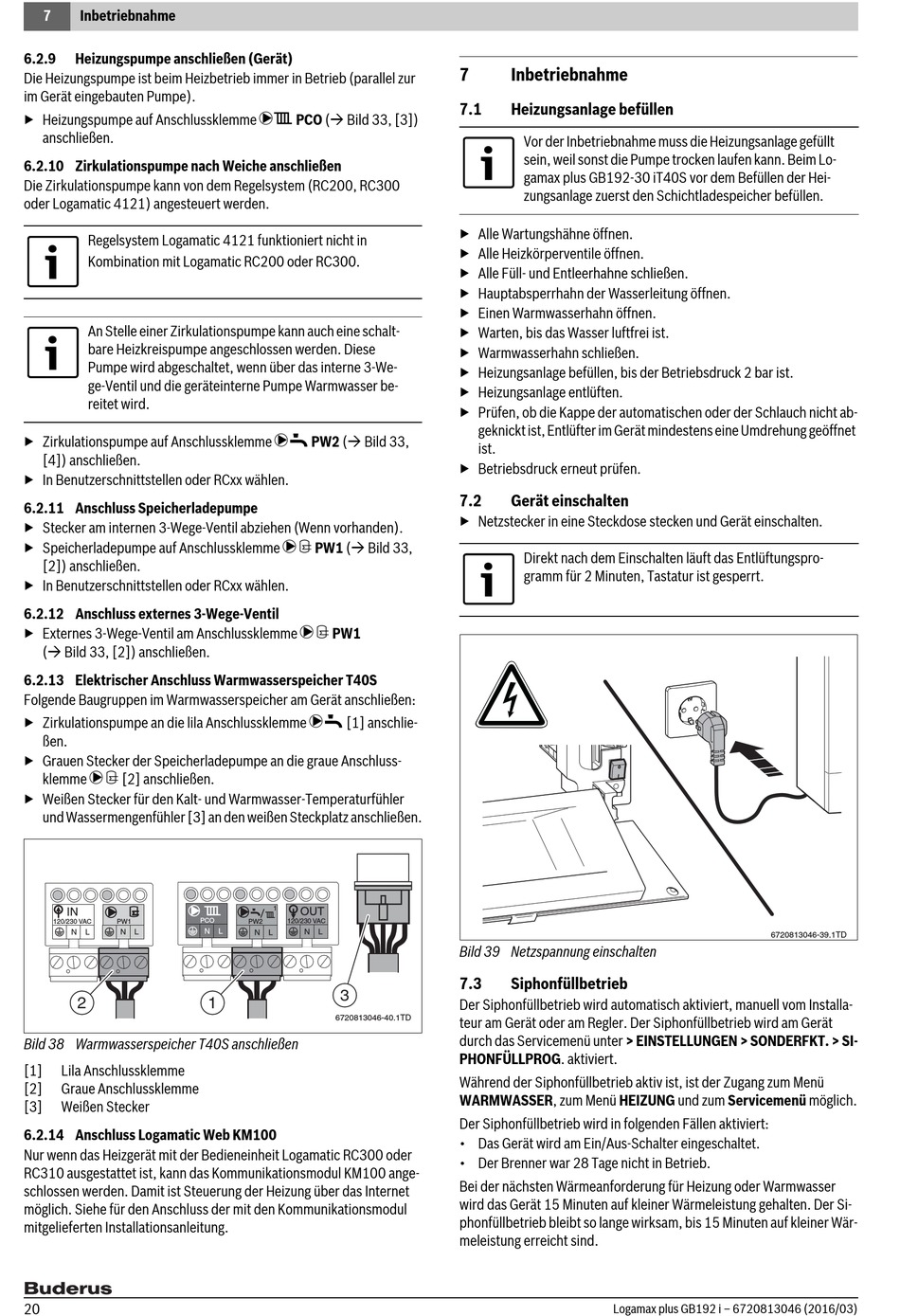

6.2.9 Heizungspumpe anschließen (Gerät)
Die Heizungspumpe ist beim Heizbetrieb immer in Betrieb (parallel zur
im Gerät eingebauten Pumpe).
▶ Heizungspumpe auf Anschlussklemme
anschließen.
6.2.10 Zirkulationspumpe nach Weiche anschließen
Die Zirkulationspumpe kann von dem Regelsystem (RC200, RC300
oder Logamatic 4121) angesteuert werden.
Regelsystem Logamatic 4121 funktioniert nicht in
Kombination mit Logamatic RC200 oder RC300.
An Stelle einer Zirkulationspumpe kann auch eine schalt-
bare Heizkreispumpe angeschlossen werden. Diese
Pumpe wird abgeschaltet, wenn über das interne 3-We-
ge-Ventil und die geräteinterne Pumpe Warmwasser be-
reitet wird.
▶ Zirkulationspumpe auf Anschlussklemme
[4]) anschließen.
▶ In Benutzerschnittstellen oder RCxx wählen.

6.2.11 Anschluss Speicherladepumpe

▶ Stecker am internen 3-Wege-Ventil abziehen (Wenn vorhanden).
▶ Speicherladepumpe auf Anschlussklemme
[2]) anschließen.
▶ In Benutzerschnittstellen oder RCxx wählen.

6.2.12 Anschluss externes 3-Wege-Ventil

▶ Externes 3-Wege-Ventil am Anschlussklemme
( Bild 33, [2]) anschließen.

6.2.13 Elektrischer Anschluss Warmwasserspeicher T40S

Folgende Baugruppen im Warmwasserspeicher am Gerät anschließen:
▶ Zirkulationspumpe an die lila Anschlussklemme
ßen.
▶ Grauen Stecker der Speicherladepumpe an die graue Anschluss-
:
klemme [2] anschließen.
▶ Weißen Stecker für den Kalt- und Warmwasser-Temperaturfühler
und Wassermengenfühler [3] an den weißen Steckplatz anschließen.
120/230 VAC PW1
2
Bild 38 Warmwasserspeicher T40S anschließen
[1] Lila Anschlussklemme
[2] Graue Anschlussklemme
[3] Weißen Stecker

6.2.14 Anschluss Logamatic Web KM100

Nur wenn das Heizgerät mit der Bedieneinheit Logamatic RC300 oder
RC310 ausgestattet ist, kann das Kommunikationsmodul KM100 ange-
schlossen werden. Damit ist Steuerung der Heizung über das Internet
möglich. Siehe für den Anschluss der mit den Kommunikationsmodul
mitgelieferten Installationsanleitung.
20
<
PCO ( Bild 33, [3])
;
PW2 ( Bild 33,
:
PW1 ( Bild 33,
:
PW1
;
[1] anschlie-
1
PCO 120/230 VAC
PW2
3
1
6720813046-40.1TD
7 Inbetriebnahme
7.1 Heizungsanlage befüllen
Vor der Inbetriebnahme muss die Heizungsanlage gefüllt
sein, weil sonst die Pumpe trocken laufen kann. Beim Lo-
gamax plus GB192-30 iT40S vor dem Befüllen der Hei-
zungsanlage zuerst den Schichtladespeicher befüllen.
▶ Alle Wartungshähne öffnen.
▶ Alle Heizkörperventile öffnen.
▶ Alle Füll- und Entleerhahne schließen.
▶ Hauptabsperrhahn der Wasserleitung öffnen.
▶ Einen Warmwasserhahn öffnen.
▶ Warten, bis das Wasser luftfrei ist.
▶ Warmwasserhahn schließen.
▶ Heizungsanlage befüllen, bis der Betriebsdruck 2 bar ist.
▶ Heizungsanlage entlüften.
▶ Prüfen, ob die Kappe der automatischen oder der Schlauch nicht ab-
geknickt ist, Entlüfter im Gerät mindestens eine Umdrehung geöffnet
ist.
▶ Betriebsdruck erneut prüfen.
7.2 Gerät einschalten
▶ Netzstecker in eine Steckdose stecken und Gerät einschalten.
Direkt nach dem Einschalten läuft das Entlüftungspro-
gramm für 2 Minuten, Tastatur ist gesperrt.
Bild 39 Netzspannung einschalten
7.3 Siphonfüllbetrieb
Der Siphonfüllbetrieb wird automatisch aktiviert, manuell vom Installa-
teur am Gerät oder am Regler. Der Siphonfüllbetrieb wird am Gerät
durch das Servicemenü unter > EINSTELLUNGEN > SONDERFKT. > SI-
PHONFÜLLPROG. aktiviert.
Während der Siphonfüllbetrieb aktiv ist, ist der Zugang zum Menü
WARMWASSER, zum Menü HEIZUNG und zum Servicemenü möglich.
Der Siphonfüllbetrieb wird in folgenden Fällen aktiviert:
• Das Gerät wird am Ein/Aus-Schalter eingeschaltet.
• Der Brenner war 28 Tage nicht in Betrieb.
Bei der nächsten Wärmeanforderung für Heizung oder Warmwasser
wird das Gerät 15 Minuten auf kleiner Wärmeleistung gehalten. Der Si-
phonfüllbetrieb bleibt so lange wirksam, bis 15 Minuten auf kleiner Wär-
meleistung erreicht sind.
