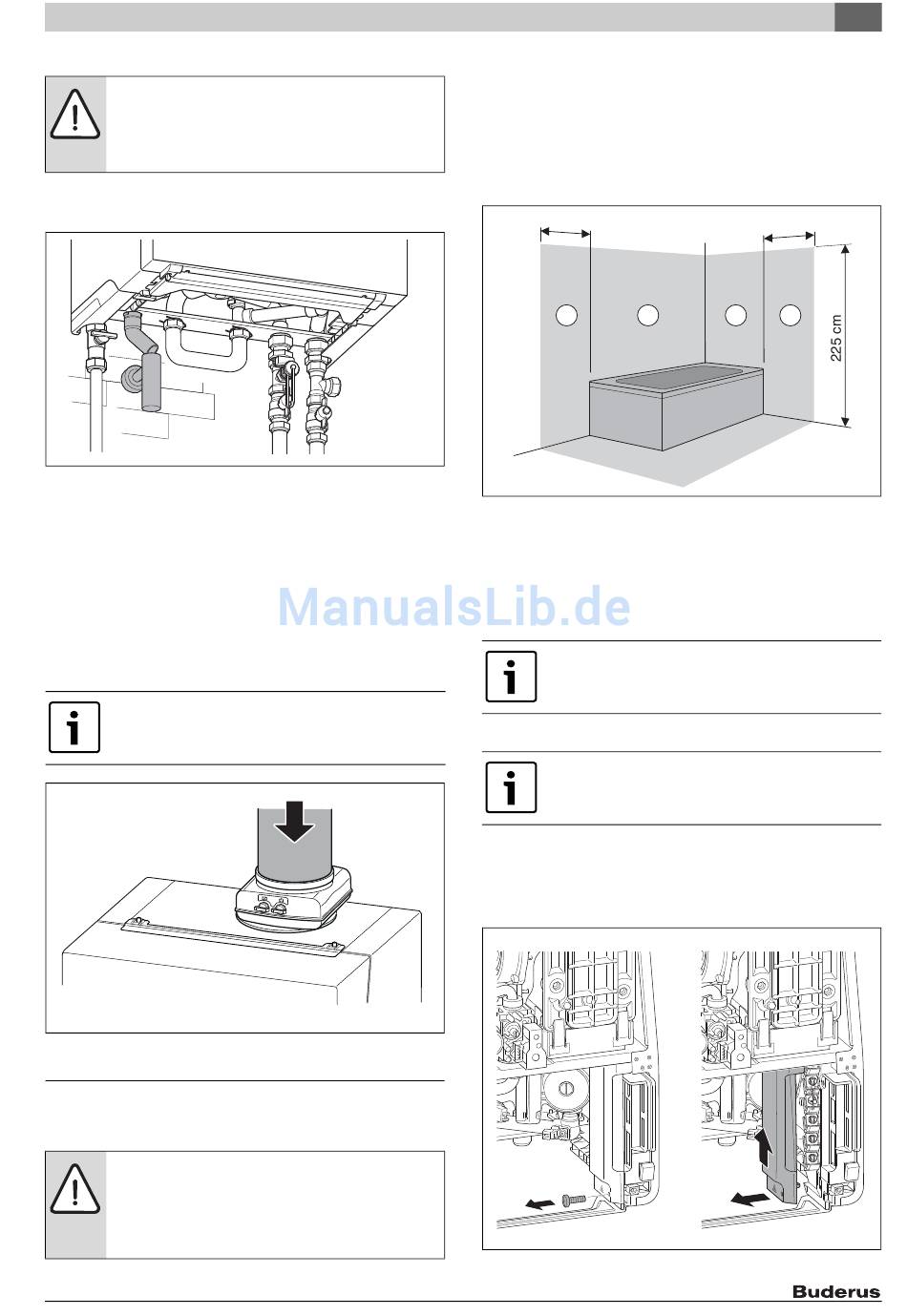

5.5.10 Montage der Kondensatableitung

HINWEIS: Wasserschäden
Durch überlaufendes Kondensat.
▶ Ableitungen nicht verändern oder verschließen.
▶ Schläuche nur mit Gefälle verlegen.
Das Kondensat und das evtl. aus dem Ausblaskanal austretende Wasser
muss sicher abgeleitet werden.
Bild 29 G-TA Kondensatsiphon (Zubehör)
▶ Kondensatsiphon montieren (G-TA Siphon, Zubehör)
▶ Für die Ableitung korrosionsbeständiges Material verwenden.
Dazu gehören: Steinzeugrohre, Hart-PVC-Rohre, PVC-Rohre, PE HD
Rohre, PP-Rohre ABS/ASA-Rohre, Gussrohre mit Innenemaillierung
oder einer Beschichtung, Stahlrohre mit Kunststoffbeschichtung,
nichtrostende Stahlrohre, Borsilikatrohre.
▶ Ableitung direkt auf einen Anschluss DN 40 montieren.
5.6

Abgasanschluss herstellen

▶ Abgasleitung bis zum Anschlag in die Muffe schieben.
Für weitere Informationen siehe die betreffende Installa-
tionsanleitung des Abgaszubehörs.
Bild 30
6

Elektrischer Anschluss

6.1

Allgemeiner Hinweis

WARNUNG: Stromschlag.
▶ Vor Arbeiten am elektrischen Teil die Spannungsver-
sorgung (230 V AC) unterbrechen (Sicherung,
LS-Schalter) und gegen unbeabsichtigtes Wieder-
einschalten sichern.
Logamax plus GB192 i – 6720813046 (2016/03)
Alle Regel-, Steuer- und Sicherheitsbauteile des Geräts sind betriebsfer-
tig verdrahtet und geprüft.
In Räumen mit Badewanne oder Dusche darf das Gerät nur über einen
FI-Schutzschalter angeschlossen werden.
Am Anschlusskabel dürfen keine weiteren Verbraucher angeschlossen
werden.
▶ Im Schutzbereich 1 das Kabel senkrecht nach oben wegführen.
6720813046-29.1TD
Bild 31
[Schutzbereich 1], direkt über der Badewanne
[Schutzbereich 2], Umkreis von 60 cm um Badewanne/Dusche
Sicherung
Die Sicherung des Geräts befindet sich auf der Leiterplatte an der linken
Seite mit grün markiert.
6.2
Die Anschlüsse für externes Zubehör finden sich unter eine Abdeckung.
Die Klemmleisten sind farbig und mit Symbolen kodiert.
▶ Schraube der Abdeckung lösen.
▶ Abdeckung abnehmen.
6720813046-30.1TD
Bild 32 Abdeckung der Anschlussklemmen
Elektrischer Anschluss
6 0 c m
2 1
Die Ersatzsicherung befindet sich an der Innenseite der
Abdeckung.
Zubehör anschließen
Berücksichtigen Sie zusätzlichen Raum, um die Seiten-
blenden zu montieren.
1.
6
6 0 c m
1 2
6 720 612 659-13.3TT
2.
3.
6720818116-2.2DDC
