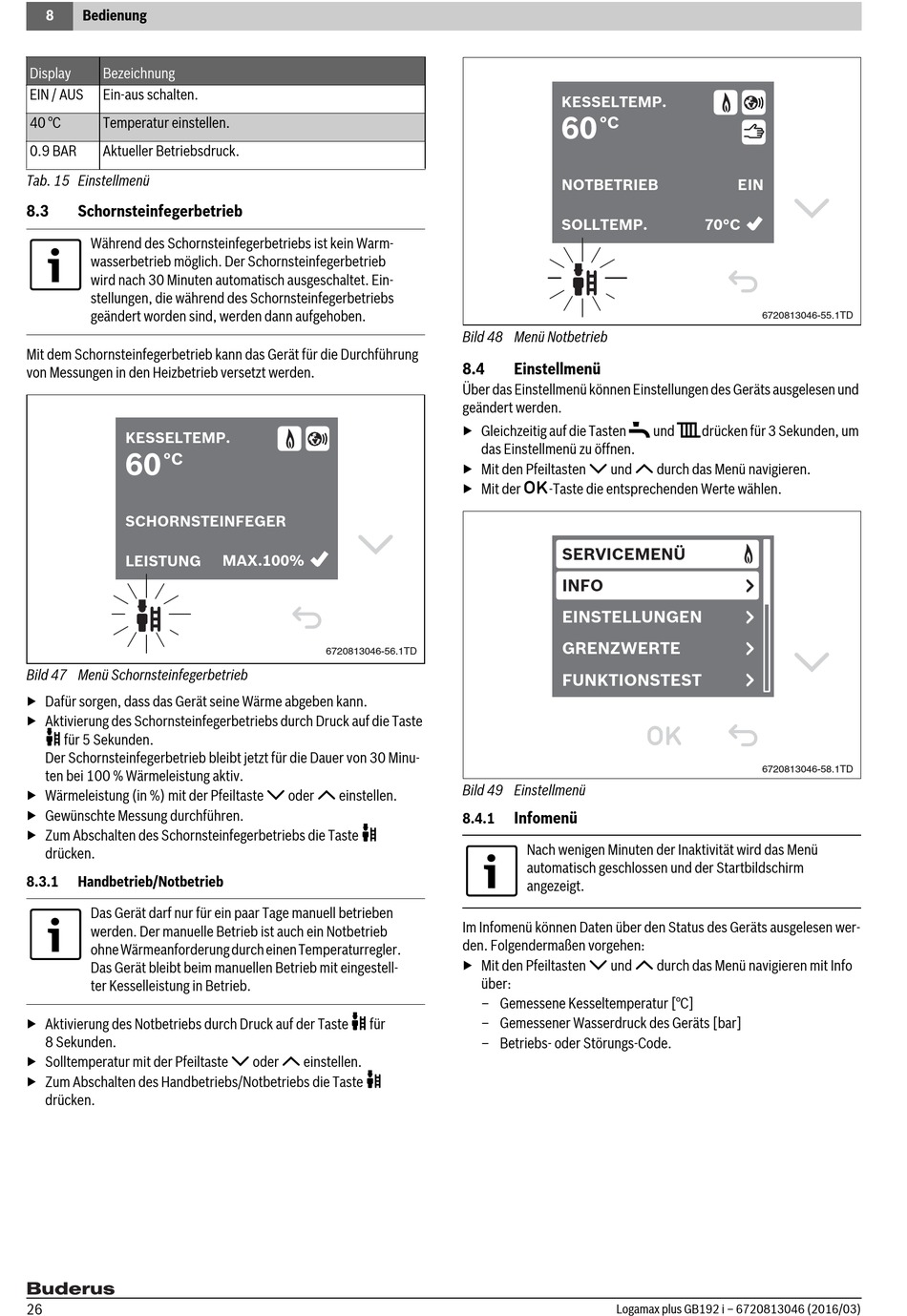

Schornsteinfegerbetrieb; Handbetrieb/Notbetrieb; Einstellmenü; Infomenü - Buderus Logamax plus GB192 i Installations- Und Wartungsanleitung

8 Bedienung
Display Bezeichnung
EIN / AUS Ein-aus schalten.
40 °C Temperatur einstellen.
0.9 BAR Aktueller Betriebsdruck.
Tab. 15 Einstellmenü
8.3

Schornsteinfegerbetrieb

Während des Schornsteinfegerbetriebs ist kein Warm-
wasserbetrieb möglich. Der Schornsteinfegerbetrieb
wird nach 30 Minuten automatisch ausgeschaltet. Ein-
stellungen, die während des Schornsteinfegerbetriebs
geändert worden sind, werden dann aufgehoben.
Mit dem Schornsteinfegerbetrieb kann das Gerät für die Durchführung
von Messungen in den Heizbetrieb versetzt werden.
KESSELTEMP.
60
°C
SCHORNSTEINFEGER
LEISTUNG
Bild 47 Menü Schornsteinfegerbetrieb
▶ Dafür sorgen, dass das Gerät seine Wärme abgeben kann.
▶ Aktivierung des Schornsteinfegerbetriebs durch Druck auf die Taste
c
für 5 Sekunden.
Der Schornsteinfegerbetrieb bleibt jetzt für die Dauer von 30 Minu-
ten bei 100 % Wärmeleistung aktiv.
▶ Wärmeleistung (in %) mit der Pfeiltaste h oder g einstellen.
▶ Gewünschte Messung durchführen.
▶ Zum Abschalten des Schornsteinfegerbetriebs die Taste
drücken.
8.3.1

Handbetrieb/Notbetrieb

Das Gerät darf nur für ein paar Tage manuell betrieben
werden. Der manuelle Betrieb ist auch ein Notbetrieb
ohne Wärmeanforderung durch einen Temperaturregler.
Das Gerät bleibt beim manuellen Betrieb mit eingestell-
ter Kesselleistung in Betrieb.
▶ Aktivierung des Notbetriebs durch Druck auf der Taste
8 Sekunden.
▶ Solltemperatur mit der Pfeiltaste h oder g einstellen.
▶ Zum Abschalten des Handbetriebs/Notbetriebs die Taste
drücken.
26
MAX.100%
6720813046-56.1TD
c
c
für
c
KESSELTEMP.
60
°C
NOTBETRIEB
SOLLTEMP.
Bild 48 Menü Notbetrieb
8.4 Einstellmenü
Über das Einstellmenü können Einstellungen des Geräts ausgelesen und
geändert werden.
*
▶ Gleichzeitig auf die Tasten
das Einstellmenü zu öffnen.
▶ Mit den Pfeiltasten h und g durch das Menü navigieren.
b
▶ Mit der -Taste die entsprechenden Werte wählen.
SERVICEMENÜ
INFO
EINSTELLUNGEN
GRENZWERTE
FUNKTIONSTEST
Bild 49 Einstellmenü
Infomenü
8.4.1
Nach wenigen Minuten der Inaktivität wird das Menü
automatisch geschlossen und der Startbildschirm
angezeigt.
Im Infomenü können Daten über den Status des Geräts ausgelesen wer-
den. Folgendermaßen vorgehen:
▶ Mit den Pfeiltasten h und g durch das Menü navigieren mit Info
über:
– Gemessene Kesseltemperatur [°C]
– Gemessener Wasserdruck des Geräts [bar]
– Betriebs- oder Störungs-Code.
Logamax plus GB192 i – 6720813046 (2016/03)
