8

Bedienung

Nur aktive Statussymbole sind sichtbar. Bei einer Hei-
zungsanlage mit mehreren Geräten (Kaskadensystem)
müssen die Einstellungen am Bedienfeld für jedes Gerät
einzeln vorgenommen werden.
KESSELTEMP.
60
°C
1
WARMWASSER
HEIZUNG
DRUCK
2
4
3 5

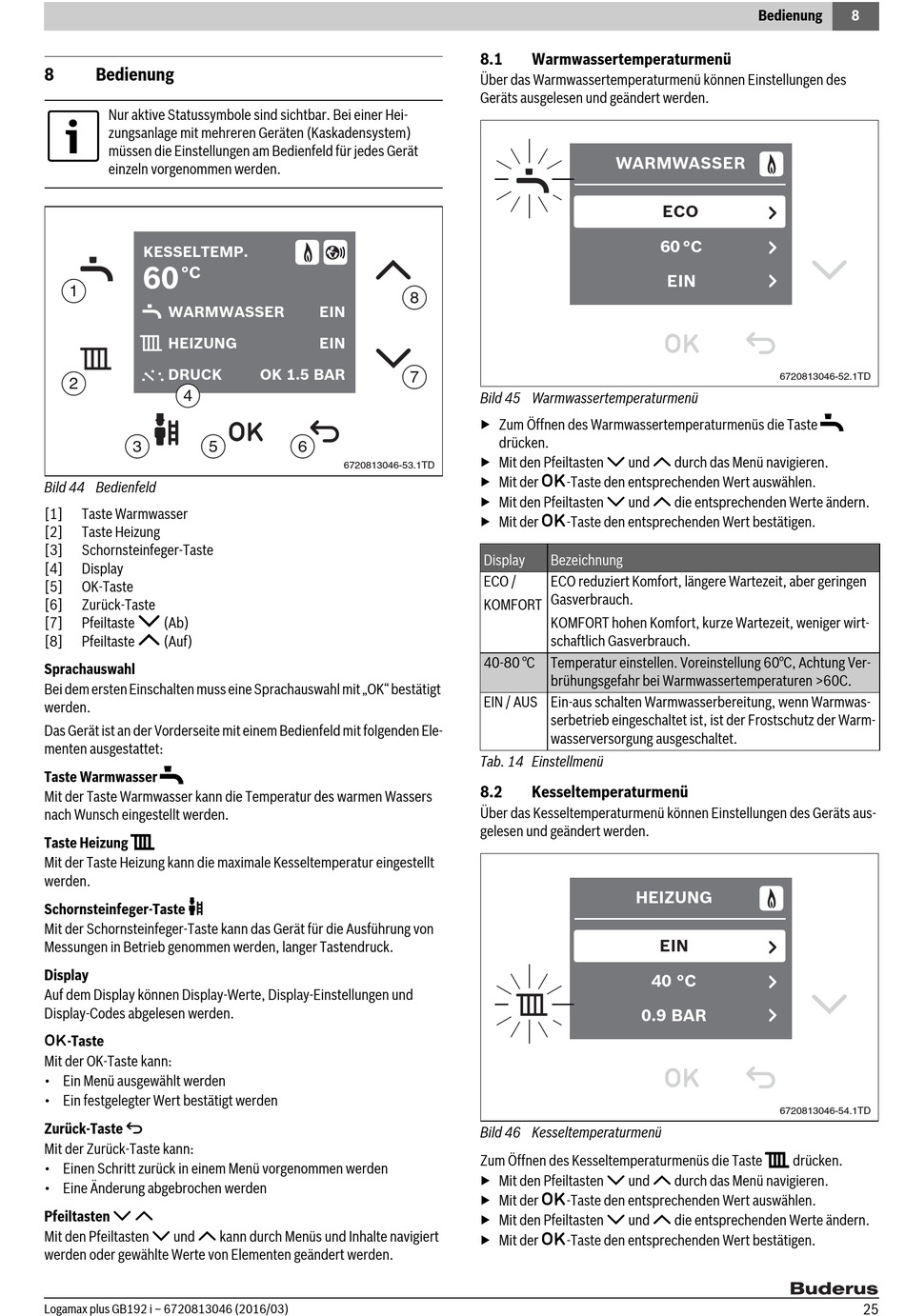

Bild 44 Bedienfeld
[1] Taste Warmwasser
[2] Taste Heizung
[3] Schornsteinfeger-Taste
[4] Display
[5] OK-Taste
[6] Zurück-Taste
h
[7] Pfeiltaste (Ab)
g
[8] Pfeiltaste (Auf)
Sprachauswahl
Bei dem ersten Einschalten muss eine Sprachauswahl mit „OK" bestätigt
werden.
Das Gerät ist an der Vorderseite mit einem Bedienfeld mit folgenden Ele-
menten ausgestattet:
*
Taste Warmwasser
Mit der Taste Warmwasser kann die Temperatur des warmen Wassers
nach Wunsch eingestellt werden.
(
Taste Heizung
Mit der Taste Heizung kann die maximale Kesseltemperatur eingestellt
werden.
c
Schornsteinfeger-Taste
Mit der Schornsteinfeger-Taste kann das Gerät für die Ausführung von
Messungen in Betrieb genommen werden, langer Tastendruck.
Display
Auf dem Display können Display-Werte, Display-Einstellungen und
Display-Codes abgelesen werden.
b -Taste
Mit der OK-Taste kann:
• Ein Menü ausgewählt werden
• Ein festgelegter Wert bestätigt werden
Zurück-Taste d
Mit der Zurück-Taste kann:
• Einen Schritt zurück in einem Menü vorgenommen werden
• Eine Änderung abgebrochen werden
Pfeiltasten h g
Mit den Pfeiltasten h und g kann durch Menüs und Inhalte navigiert
werden oder gewählte Werte von Elementen geändert werden.
Logamax plus GB192 i – 6720813046 (2016/03)
8
EIN
EIN
OK 1.5 BAR
7
6
6720813046-53.1TD
8.1 Warmwassertemperaturmenü
Über das Warmwassertemperaturmenü können Einstellungen des
Geräts ausgelesen und geändert werden.
WARMWASSER
Bild 45 Warmwassertemperaturmenü
▶ Zum Öffnen des Warmwassertemperaturmenüs die Taste
drücken.
▶ Mit den Pfeiltasten h und g durch das Menü navigieren.
b
▶ Mit der -Taste den entsprechenden Wert auswählen.
▶ Mit den Pfeiltasten h und g die entsprechenden Werte ändern.
b
▶ Mit der -Taste den entsprechenden Wert bestätigen.
Display Bezeichnung
ECO / ECO reduziert Komfort, längere Wartezeit, aber geringen
Gasverbrauch.
KOMFORT
KOMFORT hohen Komfort, kurze Wartezeit, weniger wirt-
schaftlich Gasverbrauch.
40-80 °C Temperatur einstellen. Voreinstellung 60°C, Achtung Ver-
brühungsgefahr bei Warmwassertemperaturen >60C.
EIN / AUS Ein-aus schalten Warmwasserbereitung, wenn Warmwas-
serbetrieb eingeschaltet ist, ist der Frostschutz der Warm-
wasserversorgung ausgeschaltet.
Tab. 14 Einstellmenü
8.2 Kesseltemperaturmenü
Über das Kesseltemperaturmenü können Einstellungen des Geräts aus-
gelesen und geändert werden.
HEIZUNG
0.9 BAR
Bild 46 Kesseltemperaturmenü
Zum Öffnen des Kesseltemperaturmenüs die Taste
▶ Mit den Pfeiltasten h und g durch das Menü navigieren.
b
▶ Mit der -Taste den entsprechenden Wert auswählen.
▶ Mit den Pfeiltasten h und g die entsprechenden Werte ändern.
b
▶ Mit der -Taste den entsprechenden Wert bestätigen.
Bedienung
ECO
60 °C
EIN
6720813046-52.1TD
*
EIN
40 °C
6720813046-54.1TD
(
drücken.
8
