▶ (EMS) -Stecker des Anschlusskabels [1] in das Funktionsmodul ste-
cken.
▶ (Netzmodul) Stecker des Netzanschlusses [2] in das Funktionsmo-
=
dul stecken .
▶ Kabel mit Kabelschellen [3] festschrauben.
2

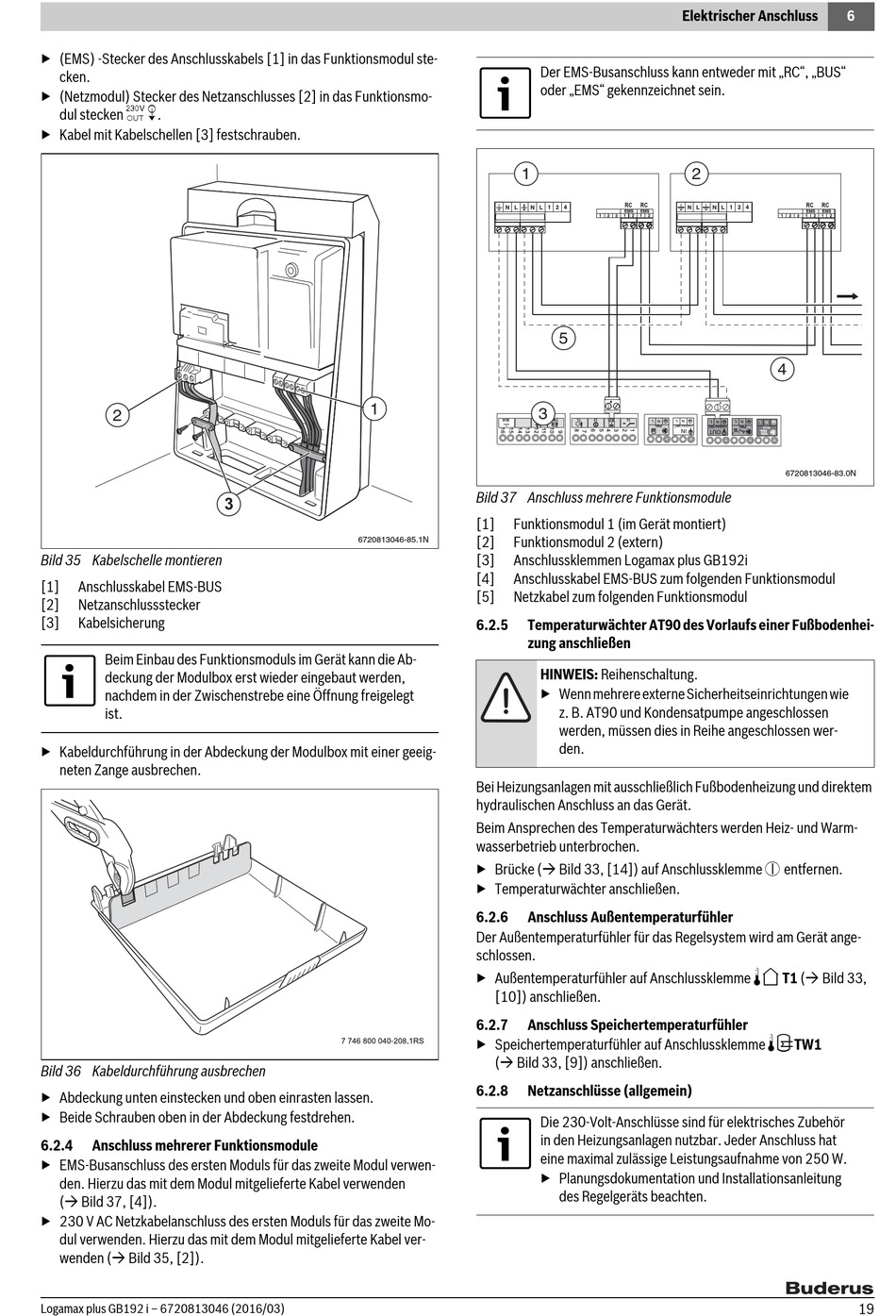

Bild 35 Kabelschelle montieren
[1] Anschlusskabel EMS-BUS
[2] Netzanschlussstecker
[3] Kabelsicherung
Beim Einbau des Funktionsmoduls im Gerät kann die Ab-
deckung der Modulbox erst wieder eingebaut werden,
nachdem in der Zwischenstrebe eine Öffnung freigelegt
ist.
▶ Kabeldurchführung in der Abdeckung der Modulbox mit einer geeig-
neten Zange ausbrechen.
Bild 36 Kabeldurchführung ausbrechen
▶ Abdeckung unten einstecken und oben einrasten lassen.
▶ Beide Schrauben oben in der Abdeckung festdrehen.
6.2.4

Anschluss mehrerer Funktionsmodule

▶ EMS-Busanschluss des ersten Moduls für das zweite Modul verwen-
den. Hierzu das mit dem Modul mitgelieferte Kabel verwenden
( Bild 37, [4]).
▶ 230 V AC Netzkabelanschluss des ersten Moduls für das zweite Mo-
dul verwenden. Hierzu das mit dem Modul mitgelieferte Kabel ver-
wenden ( Bild 35, [2]).
Logamax plus GB192 i – 6720813046 (2016/03)
1
3
6720813046-85.1N
Der EMS-Busanschluss kann entweder mit „RC", „BUS"
oder „EMS" gekennzeichnet sein.
1
5
3
Bild 37 Anschluss mehrere Funktionsmodule
[1] Funktionsmodul 1 (im Gerät montiert)
[2] Funktionsmodul 2 (extern)
[3] Anschlussklemmen Logamax plus GB192i
[4] Anschlusskabel EMS-BUS zum folgenden Funktionsmodul
[5] Netzkabel zum folgenden Funktionsmodul
6.2.5 Temperaturwächter AT90 des Vorlaufs einer Fußbodenhei-
zung anschließen
HINWEIS: Reihenschaltung.
▶ Wenn mehrere externe Sicherheitseinrichtungen wie
z. B. AT90 und Kondensatpumpe angeschlossen
werden, müssen dies in Reihe angeschlossen wer-
den.
Bei Heizungsanlagen mit ausschließlich Fußbodenheizung und direktem
hydraulischen Anschluss an das Gerät.
Beim Ansprechen des Temperaturwächters werden Heiz- und Warm-
wasserbetrieb unterbrochen.
▶ Brücke ( Bild 33, [14]) auf Anschlussklemme 6 entfernen.
▶ Temperaturwächter anschließen.
6.2.6 Anschluss Außentemperaturfühler
Der Außentemperaturfühler für das Regelsystem wird am Gerät ange-
schlossen.
▶ Außentemperaturfühler auf Anschlussklemme
[10]) anschließen.
6.2.7 Anschluss Speichertemperaturfühler
▶ Speichertemperaturfühler auf Anschlussklemme
( Bild 33, [9]) anschließen.
6.2.8 Netzanschlüsse (allgemein)
Die 230-Volt-Anschlüsse sind für elektrisches Zubehör
in den Heizungsanlagen nutzbar. Jeder Anschluss hat
eine maximal zulässige Leistungsaufnahme von 250 W.
▶ Planungsdokumentation und Installationsanleitung
des Regelgeräts beachten.
Elektrischer Anschluss 6
2
4
/
6720813046-83.0N
7
T1 ( Bild 33,
8
TW1
