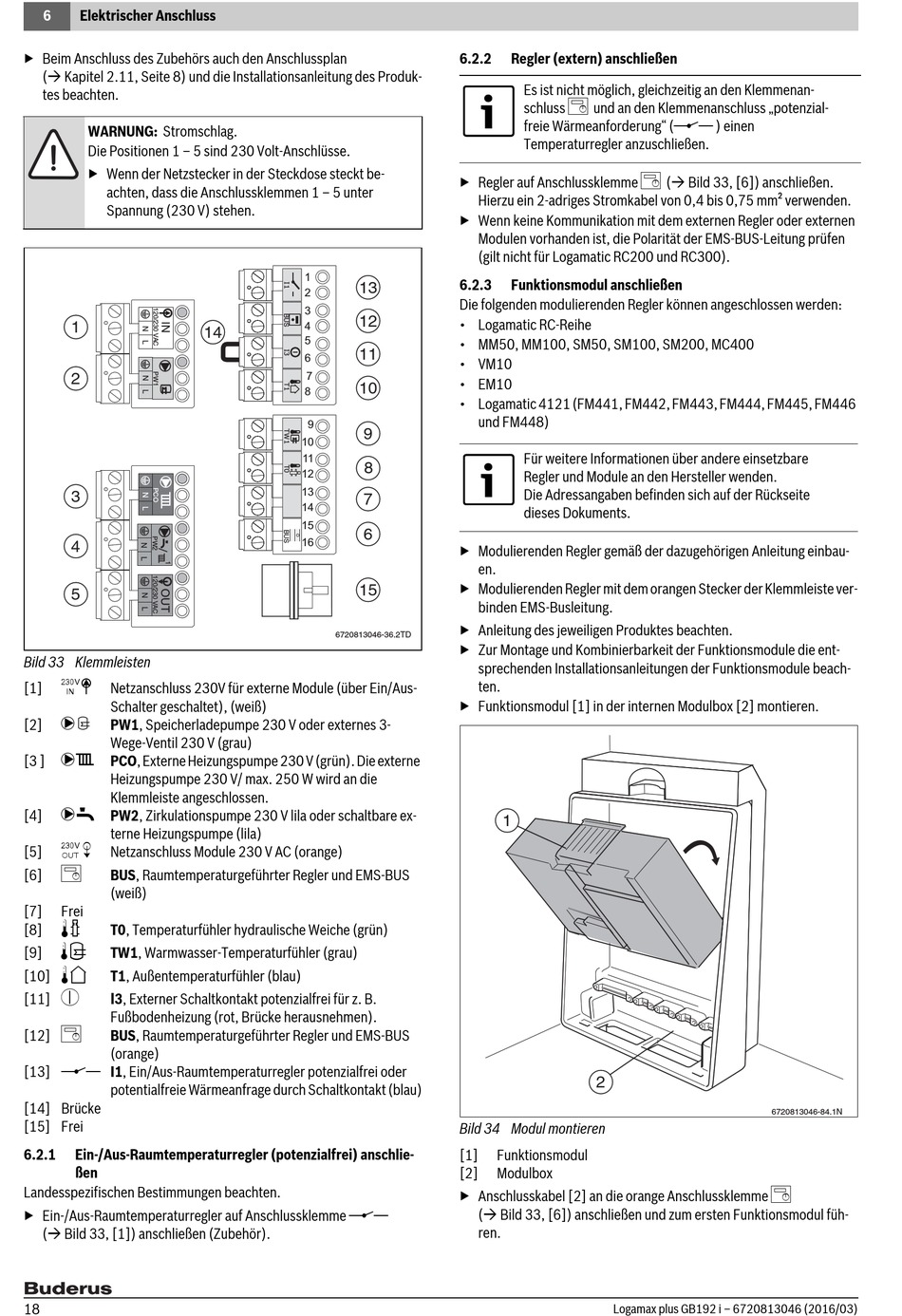

6 Elektrischer Anschluss
▶ Beim Anschluss des Zubehörs auch den Anschlussplan
( Kapitel 2.11, Seite 8) und die Installationsanleitung des Produk-
tes beachten.
WARNUNG: Stromschlag.
Die Positionen 1 – 5 sind 230 Volt-Anschlüsse.
▶ Wenn der Netzstecker in der Steckdose steckt be-
achten, dass die Anschlussklemmen 1 – 5 unter
Spannung (230 V) stehen.
1
2
3
4
5
Bild 33 Klemmleisten
>
[1] Netzanschluss 230V für externe Module (über Ein/Aus-
Schalter geschaltet), (weiß)
:
[2] PW1, Speicherladepumpe 230 V oder externes 3-
Wege-Ventil 230 V (grau)
<
[3 ] PCO, Externe Heizungspumpe 230 V (grün). Die externe
Heizungspumpe 230 V/ max. 250 W wird an die
Klemmleiste angeschlossen.
;
[4] PW2, Zirkulationspumpe 230 V lila oder schaltbare ex-
terne Heizungspumpe (lila)
=
[5] Netzanschluss Module 230 V AC (orange)
?
[6] BUS, Raumtemperaturgeführter Regler und EMS-BUS
(weiß)
[7] Frei
9
[8] T0, Temperaturfühler hydraulische Weiche (grün)
8
[9] TW1, Warmwasser-Temperaturfühler (grau)
7
[10] T1, Außentemperaturfühler (blau)
6
[11] I3, Externer Schaltkontakt potenzialfrei für z. B.
Fußbodenheizung (rot, Brücke herausnehmen).
?
[12] BUS, Raumtemperaturgeführter Regler und EMS-BUS
(orange)
[13] 4 I1, Ein/Aus-Raumtemperaturregler potenzialfrei oder
potentialfreie Wärmeanfrage durch Schaltkontakt (blau)
[14] Brücke
[15] Frei
6.2.1 Ein-/Aus-Raumtemperaturregler (potenzialfrei) anschlie-
ßen
Landesspezifischen Bestimmungen beachten.
▶ Ein-/Aus-Raumtemperaturregler auf Anschlussklemme 4
( Bild 33, [1]) anschließen (Zubehör).
18
1
13
2
3
12
4
14
5
11
6
7
10
8
9
9
10
11
8
12
13
7
14
15
6
16
15
6720813046-36.2TD
6.2.2 Regler (extern) anschließen
Es ist nicht möglich, gleichzeitig an den Klemmenan-
?
schluss und an den Klemmenanschluss „potenzial-
freie Wärmeanforderung" (4) einen
Temperaturregler anzuschließen.
▶ Regler auf Anschlussklemme
Hierzu ein 2-adriges Stromkabel von 0,4 bis 0,75 mm² verwenden.
▶ Wenn keine Kommunikation mit dem externen Regler oder externen
Modulen vorhanden ist, die Polarität der EMS-BUS-Leitung prüfen
(gilt nicht für Logamatic RC200 und RC300).
6.2.3 Funktionsmodul anschließen
Die folgenden modulierenden Regler können angeschlossen werden:
• Logamatic RC-Reihe
• MM50, MM100, SM50, SM100, SM200, MC400
• VM10
• EM10
• Logamatic 4121 (FM441, FM442, FM443, FM444, FM445, FM446
und FM448)
Für weitere Informationen über andere einsetzbare
Regler und Module an den Hersteller wenden.
Die Adressangaben befinden sich auf der Rückseite
dieses Dokuments.
▶ Modulierenden Regler gemäß der dazugehörigen Anleitung einbau-
en.
▶ Modulierenden Regler mit dem orangen Stecker der Klemmleiste ver-
binden EMS-Busleitung.
▶ Anleitung des jeweiligen Produktes beachten.
▶ Zur Montage und Kombinierbarkeit der Funktionsmodule die ent-
sprechenden Installationsanleitungen der Funktionsmodule beach-
ten.
▶ Funktionsmodul [1] in der internen Modulbox [2] montieren.
1
2
Bild 34 Modul montieren
[1] Funktionsmodul
[2] Modulbox
▶ Anschlusskabel [2] an die orange Anschlussklemme
( Bild 33, [6]) anschließen und zum ersten Funktionsmodul füh-
ren.
Logamax plus GB192 i – 6720813046 (2016/03)
?
( Bild 33, [6]) anschließen.
