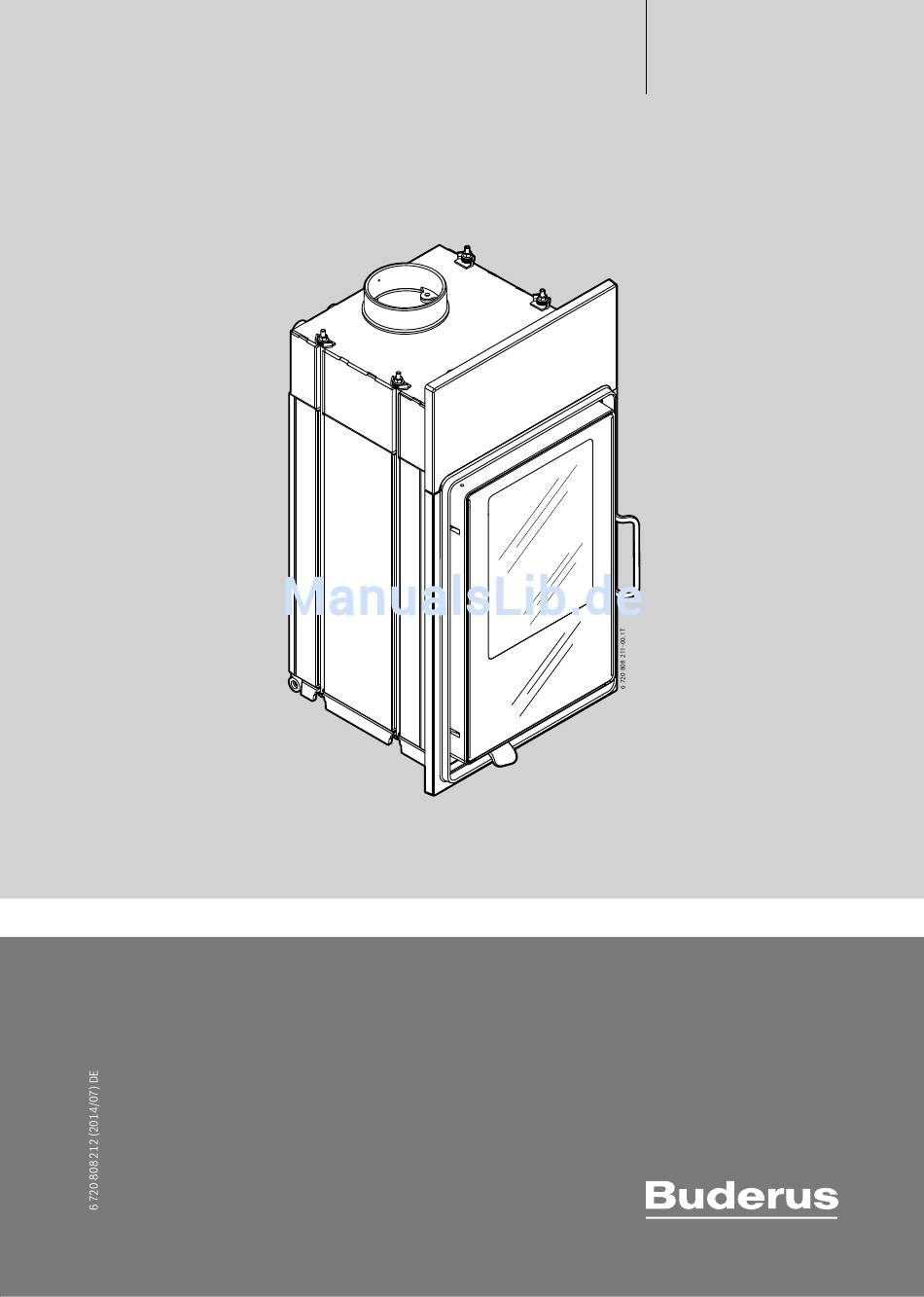

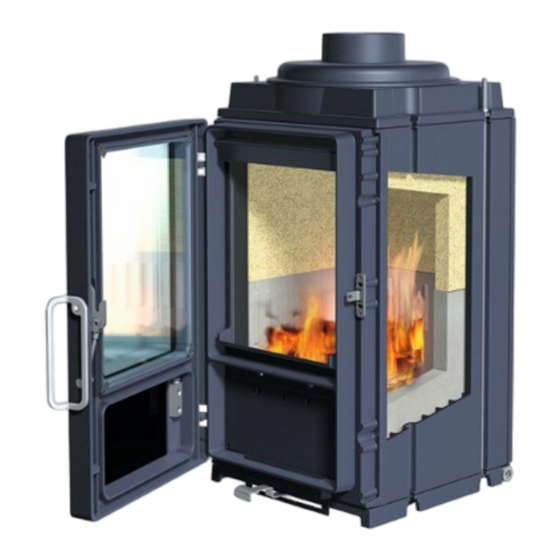

- Seite 1 Festbrennstoff-Heizeinsatz Bedienungsanleitung für den Betreiber HWS 216 Vor Bedienung sorgfältig lesen.
- Seite 2 Energie und Leidenschaft, um für Sie individuelle Lösungen für Ihr Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heizungstechnik in bewährter Buderus- Qualität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird.
-
Seite 3: Inhaltsverzeichnis
Ofenanlage entlüften ......13 6.2.3 Thermische Ablaufsicherung prüfen ....14 HWS 216 – 6 720 808 212 (2014/07) -
Seite 4: Symbolerklärung Und Sicherheitshinweise
▶ Sicherstellen, dass Kinder das Gerät nicht unbeaufsichtigt bedienen Zustand, sicherheits- und gefahrenbewusst verwenden. oder damit spielen. ▶ Anleitungen von Anlagenkomponenten, Zubehören und Ersatzteilen ▶ Sicherstellen, dass nur Personen Zugang haben, die das Gerät beachten. sachgerecht bedienen können. HWS 216 – 6 720 808 212 (2014/07) -
Seite 5: Leistungserklärung Gemäß Der Verordnung
Wärmezufuhr die Rücklauftemperatur ansteigt. Ab einer Heizwassertemperatur von etwa 97 °C löst die thermische Ablaufsicherung eine Notkühlung zum Schutz des Heizeinsatzes vor Überhitzung aus. Hierbei wird kaltes Leitungswasser durch einen Sicherheitswärmetauscher geleitet. HWS 216 – 6 720 808 212 (2014/07) -
Seite 6: Technische Daten
▶ Scheitholz locker an einer Wand aufstapeln und mindestens an einer Seite abstützen. ▶ Darauf achten, dass zwischen den einzelnen Holzstößen ein Spalt vorhanden ist, damit die durchströmende Luft die von der Holz- oberfläche entweichende Feuchtigkeit besser abtransportieren kann. HWS 216 – 6 720 808 212 (2014/07) -
Seite 7: Lagerung Innerhalb Von Gebäuden
• Laubhölzer sind besonders gut als Brennholz geeignet. Sie brennen langsam mit ruhiger Flamme ab und bilden eine lang anhaltende Glut. • Nadelhölzer sind harzreich, brennen schneller ab und neigen stärker zur Funkenbildung. HWS 216 – 6 720 808 212 (2014/07) -
Seite 8: Bedienung
Ofenverkleidung zu brennbaren Teilen 50 mm Sicherheitsabstand 300 mm neben der Feuerraumtür Fußbodenschutzvorlage zur Seite 300 mm Maßlinie von der Mitte des Feuerraums entlang der Innenkante Feuerraumtür bis zum Strahlungsbereich Fußbodenschutzvorlage nach vorne 500 mm HWS 216 – 6 720 808 212 (2014/07) -
Seite 9: Leistungserklärung Gemäß Der Verordnung
▶ 8...10 dünne Holzscheite mit 3...4 cm Durchmesser 5-lagig um die Feuerwürfel stapeln. Die Zündflammen müssen mit Kontakt zu den Holzscheiten frei nach oben brennen können. ▶ Feuerwürfel mit einem langen Zündholz entzünden. Bild 5 CO armes Anheizen HWS 216 – 6 720 808 212 (2014/07) -
Seite 10: Wärmeleistung Anpassen
Wärmeabnahme sorgen. Wenn trotzdem weiter Brennholz aufgelegt wird, steigt die Wasser- temperatur bis auf etwa 97 °C an. Dann löst die thermische Ablauf- sicherung die Notkühlung zum Schutz des Heizeinsatzes vor Überhitzung aus. HWS 216 – 6 720 808 212 (2014/07) -
Seite 11: Heizeinsatz Regulär Außer Betrieb Nehmen
Die Sichtfensterscheibe muss vor der Reinigung abkühlen. Für die Reinigung dürfen keine Reinigungsmittel mit scheuernden Substanzen verwendet werden. ▶ Leichte Verschmutzung der Sichtfensterscheibe mit einem feuchten Tuch entfernen. ▶ Starke Verschmutzung der Sichtfensterscheibe mit Buderus- Kaminglasreiniger entfernen. HWS 216 – 6 720 808 212 (2014/07) -
Seite 12: Feuerraumauskleidung Reinigen
Wärmetauscher einstecken. ▶ Abdeckblech anheben und festschrauben. ▶ Umlenkstein [9] und Seitenstein Feuerraum oben [7] wieder einsetzen. ▶ Umlenkstein nach dem Einsetzen nach hinten schieben. ▶ Feuerraum reinigen ( Kapitel 6.1, Seite 11). HWS 216 – 6 720 808 212 (2014/07) -
Seite 13: Betriebsdruck Prüfen, Heizwasser Nachfüllen Und Ofenanlage Entlüften
Wenn die Ofenanlage im warmen Zustand befüllt wird, können Temperaturspannungen Spannungsrisse ver- ursachen. Die Ofenanlage wird undicht. ▶ Ofenanlage nur im kalten Zustand befüllen (die Vor- lauftemperatur darf maximal 40 °C betragen). HWS 216 – 6 720 808 212 (2014/07) -
Seite 14: Thermische Ablaufsicherung Prüfen
Nur Originalersatzteile verwenden! Für Schäden, die durch nicht vom Hersteller gelieferte Ersatzteile entstehen, kann keine Haftung übernommen werden. 6 720 808 211-12.1T Bild 11 Roter Knopf thermische Ablaufsicherung Dämmstoff Wand Roter Knopf thermische Ablaufsicherung HWS 216 – 6 720 808 212 (2014/07) -
Seite 15: Umweltschutz/Entsorgung
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn- zeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. HWS 216 – 6 720 808 212 (2014/07) -
Seite 16: Störungen Beheben
Primärluftöffnungen mit Asche oder Brenn- ▶ Asche entfernen. stoff verschlossen ▶ Primärluftöffnungen reinigen (Bild 1, [8], Seite 5). ▶ Primärluftkanal reinigen (z. B. aussaugen) ( Bild 1, [10], Seite 5). Tab. 5 Störungen HWS 216 – 6 720 808 212 (2014/07) - Seite 17 ▶ Schließmechanismus mit Kupferpaste schmieren. nicht. ▶ Service anrufen. Risse in der Feuerraumauskleidung Restfeuchte in Bauteilen Bei breiten Rissen oder herausgebrochenen Stücken, die bis auf die Gerätekonstruktion reichen: ▶ Feuerraumauskleidung austauschen lassen. Tab. 5 Störungen HWS 216 – 6 720 808 212 (2014/07)
-
Seite 18: Typschildangaben/Leistungserklärung
Tab. 6 Zusätzliche Angaben Typschild 1) W = Holz Das Jahr, aus dem sich die CE-Kennzeichnung ergibt, ist aus der kodierten Seriennummer am Gerät ersichtlich. Das Fertigungsdatum kann beim Hersteller erfragt werden. HWS 216 – 6 720 808 212 (2014/07) - Seite 19 Öffnung, die mit einem Deckel versehen sein kann. Die Öffnung dient zur Reinigung und Prüfung z. B. in einer Abgasanlage oder eines Produkts (Kaminofen, Kessel, Speicher). Schornstein Meistens der senkrechte Teil der Abgasanlage, der die Abgase ins Freie befördert. HWS 216 – 6 720 808 212 (2014/07)
