3.2 Impostazione nella locomotiva
dell'indirizzo da locomotive
Nel caso delle locomotive universali
Märklin, in precedenza era presente una
serie nella quale gli indirizzi della locomo-
tiva venivano impostati in modo fisso tra-
mite ponticelli di saldatura. L'indirizzo di
questi modelli può pertanto venire modi-
ficato solamente presso il servizio ripara-
zioni. Nel caso delle altre versioni solita-
mente è predisposto un commutatore di
codifica a 4 vie. Le locomotive Digital
possiedono per la maggior parte dei casi
un commutatore di codifica a 8 vie, sul
quale può venire impostato l'indirizzo.
Avvertenza: l'assegnazione dell'indirizzo
ad un dato tipo di locomotiva non è vin-
colante. Esso è solamente una proposta
per una migliore identificazione dei rota-
bili utilizzati. Ad esempio anche nel caso
di una locomotiva a vapore può venire
impostato a piacere l'indirizzo di un'au-
tomotrice oppure, nel caso di una loco-
motiva Diesel, l'indirizzo della locomotiva
a vapore, e così via.
Per l'impostazione dell'indirizzo deve in
primo luogo venire smontata la sovra-
struttura della locomotiva (si presti atten-
zione alle istruzioni di impiego della loco-
motiva!).

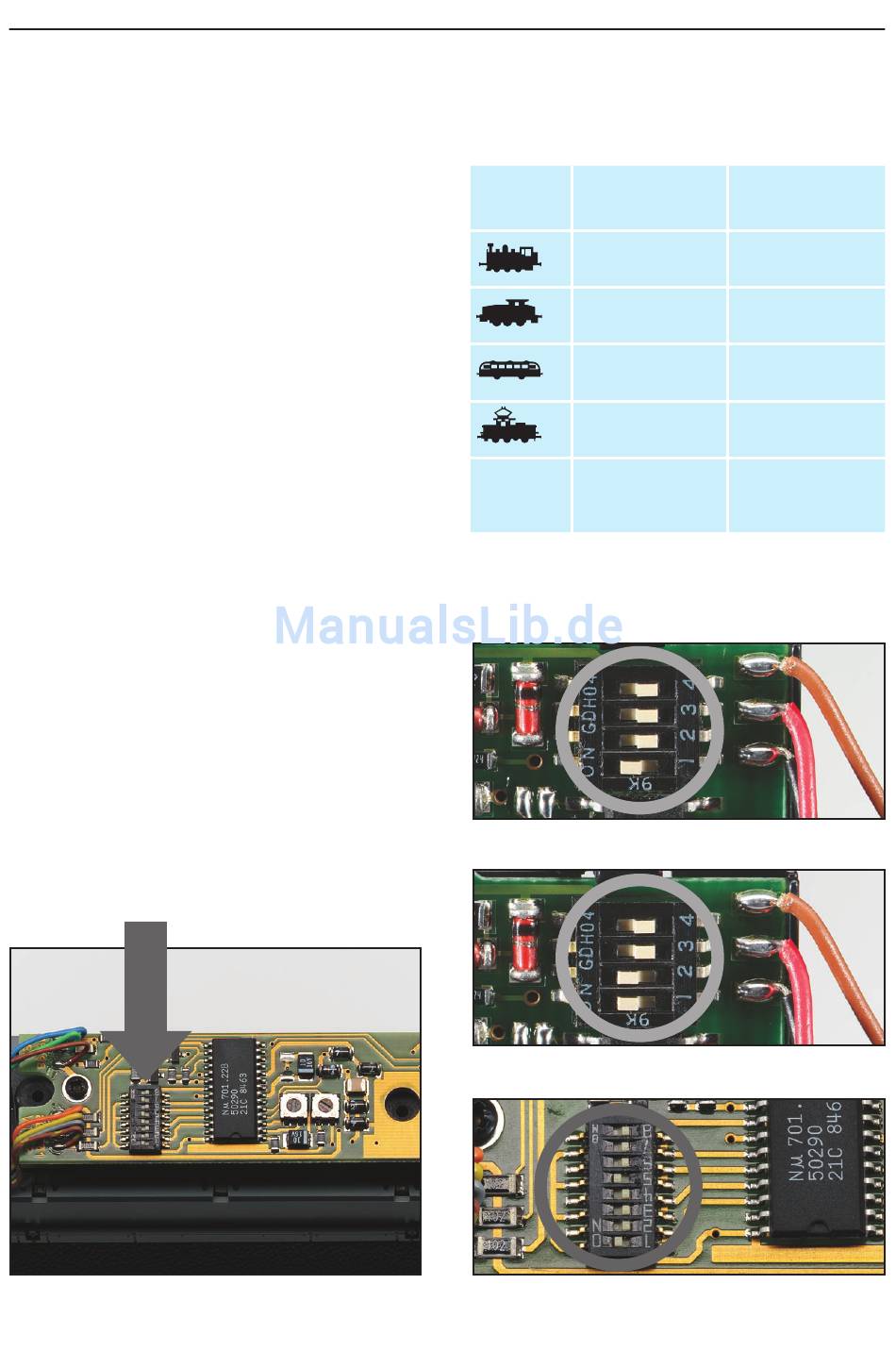

Impostazione degli indirizzi sul commutatore di
codifica del modulo elettronico Digital.
Impostazione dell'indirizzo desiderato
sul commutatore di codifica:
Indirizzo
modulo elettronico Delta modulo elettronico Digial
(commutatore a 4 vie) (commutatore a 8 vie)
1 1 – – –
2 1 2 – –
3 1 – 3 –
4 1 – – 4
1 2 3 4
Indirizzi sul
Delta-Pilot
Soltanto i commutatori contrassegnati con le cifre
vengono disposti nella posizione „on". Tutti i rima-
nenti commutatori vengono disposti in posizione „off".
Esempio: Indirizzo 1 nel caso di modulo elettronico universale
Esempio: Indirizzo 2 nel caso di modulo elettronico universale
Esempio: Indirizzo 3 nel caso di modulo elettronico Digital
1 – – – – – – –
1 – 3 – – – – –
1 – – – 5 – – –
1 – – – – – 7 –
1 – 3 – 5 – 7 –
