2.1 Collegamento del
Delta Control 4 f al Transformer.
Il Delta Control 4 f ha bisogno del tras-
formatore solamente come alimentazio-
ne di potenza. Pertanto devono venire
collegati al lato posteriore del Transfor-
mer soltanto i conduttori di alimentazione
giallo e marrone del Delta Control 4 f con
i rispettivi morsetti dello stesso colore.
Tra il Delta Control 4 f e il trasformatore
non è necessario alcun ulteriore collega-
mento.
1

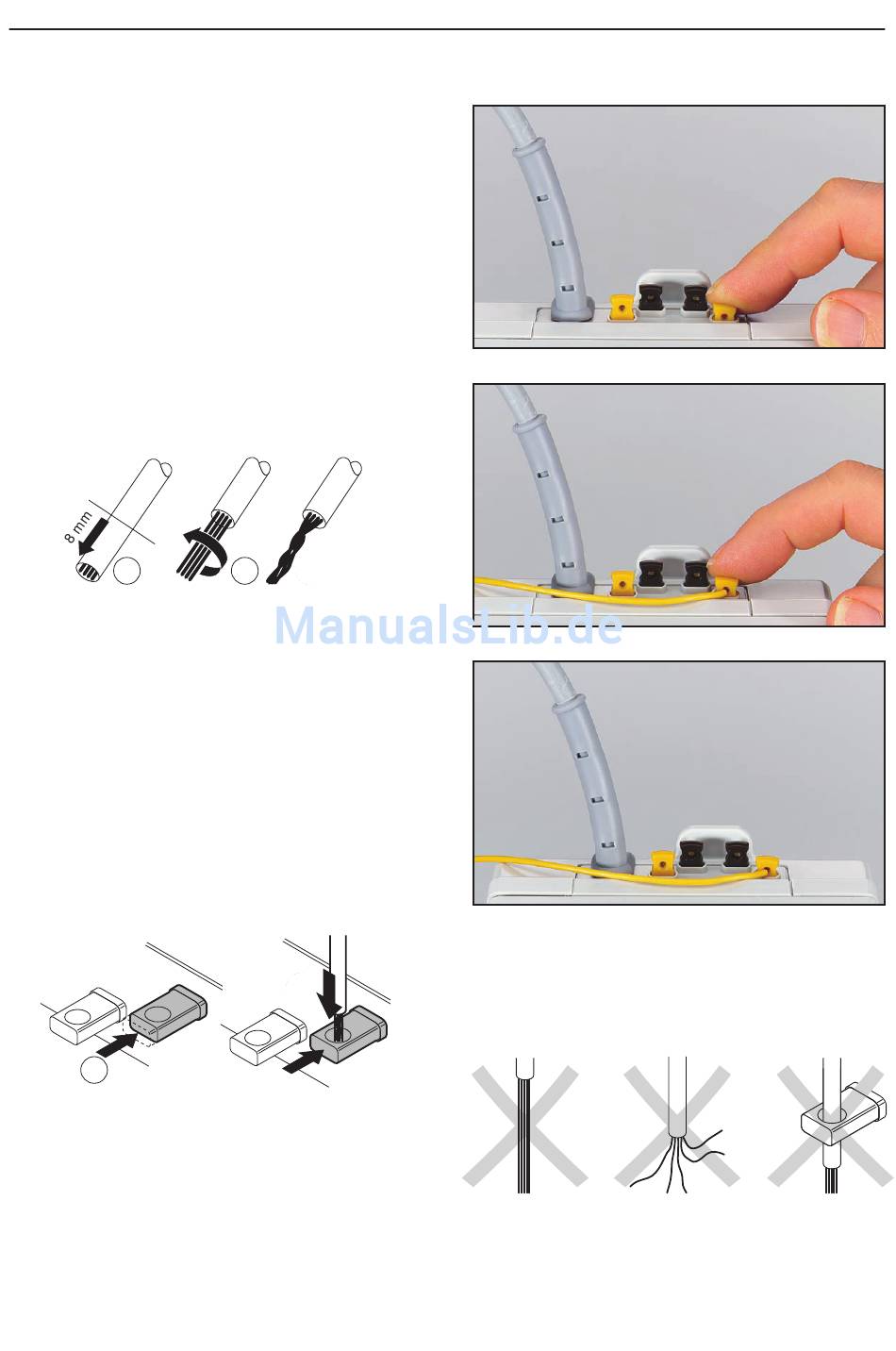

1° passo:
Eliminare l'isolamento per circa 4 mm
dalle estremità dei cavetti dei conduttori
di alimentazione giallo e marrone.
2° passo:
Attorcigliare le estremità della trecciola.
3° passo:
Verificare se la spina di rete del trasfor-
matore è estratta dalla presa ad innesto.
4
4° passo:
Esercitare pressione sul morsetto giallo
sul lato posteriore del trasformatore.
Innestare il terminale di cavo isolato del
cavetto di collegamento giallo nell'aper-
tura di montaggio del morsetto. Dopo il
rilascio del morsetto il cavo viene auto-
maticamente serrato saldamente.
2 3
5
Importante: il cavo di collegamento non
deve essere serrato saldamente avendo
l'isolamento, poiché altrimenti viene a
mancare la connessione elettrica.
5° passo:
Vogliate ripetere i passi 3 e 4 per il cavetto
di alimentazione marrone verso il
morsetto marrone.
