4. Vermogensbehoefte,
kortsluiting
De Delta Control 4 f kan een maximum
vermogen van 32 VA afgeven. Als de
vermogensbehoefte aan de uitgang van
de Delta Control 4 f boven deze grens-
waarde komt te liggen, dan spreekt
automatisch de overbelastingsbeveili-
ging in de Delta Control 4 f aan. Een te
hoge vermogensbehoefte kan veroor-
zaakt worden door een kortsluiting of het
gebruik van teveel elektrische verbrui-
kers op de modelbaan.
Bij een kortsluiting (bijv. door een onts-
poorde loc) draait u de adreskeuzescha-
kelaar in de stand "Stop". Vervolgens
wordt eerst de kortsluiting opgeheven.
Na een overbelasting door het inzetten
van teveel elektrische verbruikers scha-
kelt de Delta Control 4 f vanzelf weer, na
een bepaalde afkoeltijd van de geïnte-
greerde kortsluitbeveiliging, in de bedrijfs-
modus terug. Indien deze bedrijfsonder-
brekingen regelmatig voorkomen dan
dient u de vermogensbehoefte van uw
modelbaan te controleren. Hierbij helpt
u het volgende overzicht:
Rijdende, één
motorige locomotieven
Rookgenerator
Geluidsmodule
Gloeilampje
Met een maximaal uitgangsvermogen
van 32 VA heeft de Delta Control 4 f
voldoende vermogen
gesproken 4 locomotieven te laten rijden.
"Vermogensvreters" zijn bijv. verlichte
rijtuigen, rookgeneratoren en geluidsmo-
dules. Bij een grote vermogensbehoefte
kan men teruggrijpen op vermogen spa-
rende technieken (bijv. loc met sinus-
5 – 10 VA
5 VA
5 VA
1 – 2 VA
om normaal
aandrijving i.p.v. Delta aandrijving,
gebruik van LED's i.p.v. gloeilampen
voor de verlichting) of men stapt over
naar het Märklin digitaal systeem.
De Delta Control 4 f kan daar dan als
booster opnieuw gebruikt worden.
5. Uitbreiden met een
tweede handregelaar
De Delta Control 4 f kan indien gewenst
met een handregelaar Delta-pilot nr. 6605
uitgebreid worden. Met deze handrege-
laar kan een vijfde locomotief bestuurd
worden. Het adres van deze locomotief
wordt door het op "on" zetten van de
schakelaars 1,2,3 en 4 op de 4-voudige
codeerschakelaar van de universele
elektronica ingesteld. Op de 8-voudige
codeerschakelaar van de digitale of uni-
versele elektronica moeten de schake-
laars op 1,3,5 en 7 "on" en de schake-
laars 2,4,6 en 8 op "off" gezet worden.
De Delta-pilot beschikt niet over de
mogelijkheid een schakelbare functie te
schakelen.

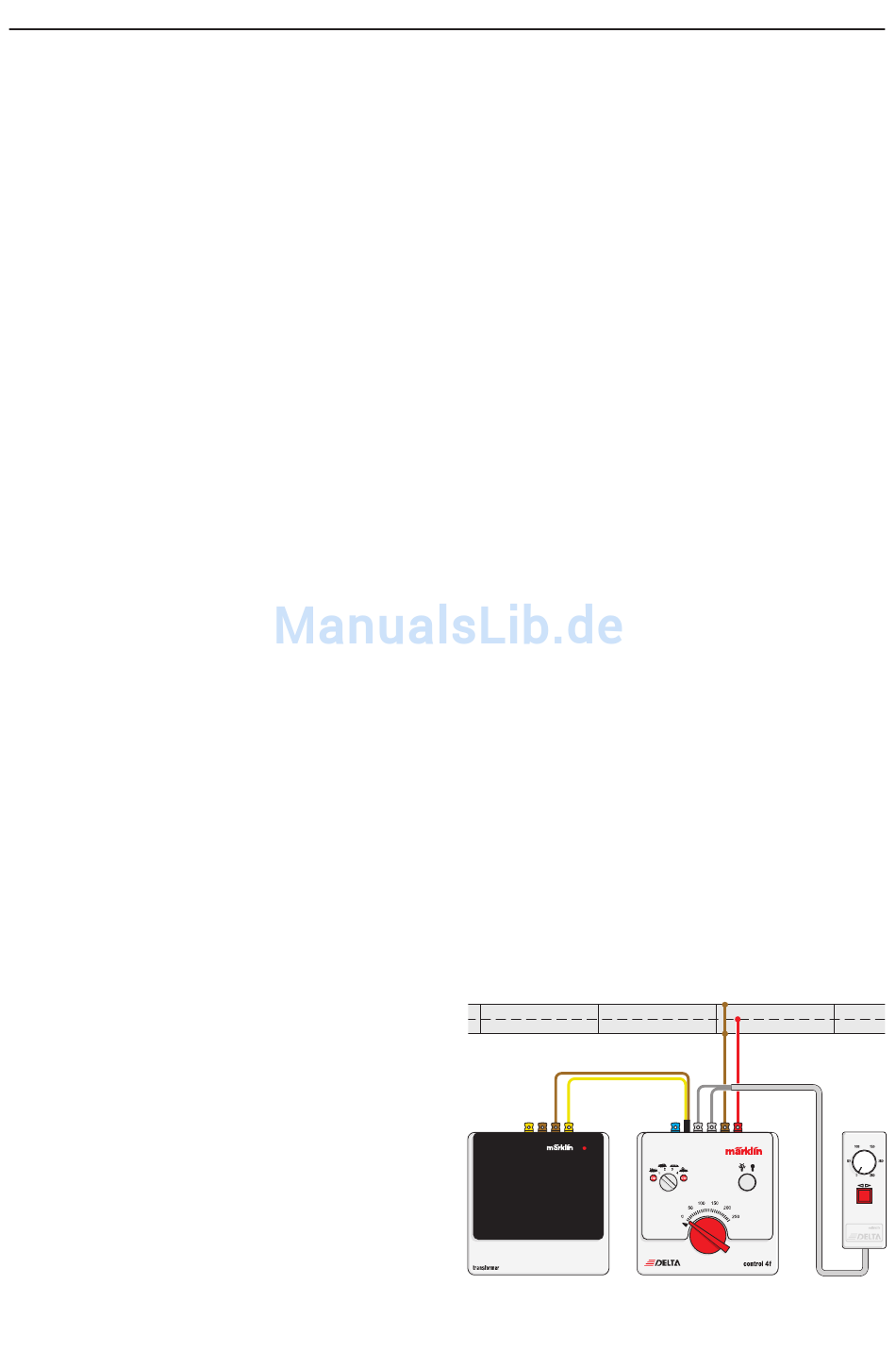

De Delta-pilot wordt op de beide grijze
stekkerbussen op de achterzijde van de
Delta Control 4 f aangesloten.
