4. Consumos, corto-circuito.

El Delta Control 4 f puede suministrar
una potencia eléctrica máxima de hasta
32 VA. Si el consumo eléctrico conectado
a la salida del Delta Control 4 f se encu-
entra por encima de este valor máximo,
salta automáticamente la resistencia de
seguridad del Delta Control 4 f. El motivo
de este consumo elevado, puede ser un
corto-circuito o también haber puesto
en circulación demasiadas locomotoras
y tener demasiados puntos de consumo
en el tendido de vías.
En caso de producirse un corto-circuito
(p.e. locomotora descarrilada, etc..), gire
el botón selector hacia una de las posi-
ciones "Stop". A continuación retire la
causa del corto-circuito. Si se produjera
una sobrecarga por consumo dema-
siado elevado, el Delta Control 4 f se de-
sconecta solo, gracias a su dispositivo
de seguridad. Este se enfria progresiva-
mente y vuelve a su posición anterior de
funcionamiento al poco tiempo.
Si estas interrupciones vuelven a pro-
ducirse con ciera frecuencia, será
necesario controlar el consumo eléctrico
de la instalación. Le damos una relación
de los consumos:
Una locomotora circulando,
de un motor
Generador de humo
Modulo de ruidos
Bombilla
Con una potencia de máximo 32 VA la
capacidad del Delta Control 4 f general-
mente es suficiente para que circulen
hasta 4 locomotoras. "Grandes consu-
midores" son, por ejemplo, las ilumina-
ciones de los coches, generadores de
humo y módulos de ruidos. Al tener
consumos elevados, se pueden reducir
gracias a la técnica de ahorro (p.e. loco-
motora con motor Sinus en lugar Delta,
usar LED'S, en lugar de bombillas). O se
pasa ya al sistema Märklín Digital. El
Delta Control 4 f puede servir de Booster
en ese sistema.
5. Ampliación con un
El Delta Control 4 f se puede ampliar
según demanda, con un mando manual
Delta-Pilot nº 6605. Con este mando
manual, se puede gobernar una 5ª
locomotora. El código de esta 5ª loco-
motora se ajusta con los interruptores 1,
2, 3 y 4 en posición "on" ,para las loco-
motoras universales que tengan codifi-
caciones de 4 dígitos, y con colocar el
interruptor 1,3,5 y 7 en posición "on"
(2,4,6 y 8 en "off"), en el caso de loco-
motoras digitales o universales con codi-
ficación de 8 dígitos. El Delta-Pilot no
tiene la tecla "function".

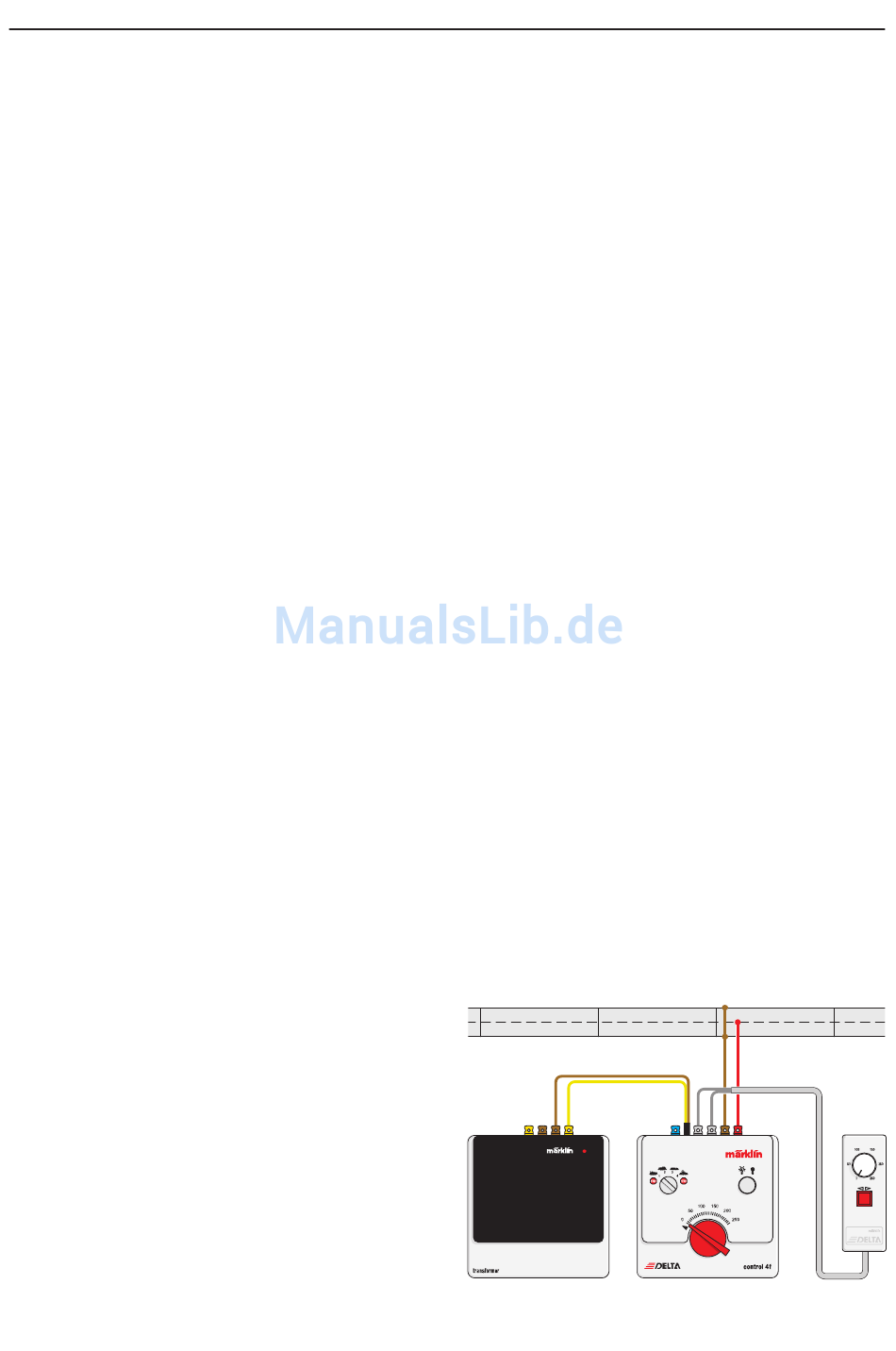

El Delta-Pilot se conecta a los dos bor-
nes grises al dorso del Delta Control 4 f.
5 – 10 VA
5 VA
5 VA
1 – 2 VA
segundo mando manual.
6002
66045
6605
