2.1 Conectar el Delta Control 4 f al
transformador
El Delta Control 4 f necesita el transfor-
mador solamente para el abasto de cor-
riente. Por consiguiente se conectará
solamente el cablecillo amarillo y marrón
del Delta Control 4 f con los respectivos
bornes del mismo color al dorso del
transformador. No se necesitan más
uniones entre el Delta Control 4 f y el
transformador.
1

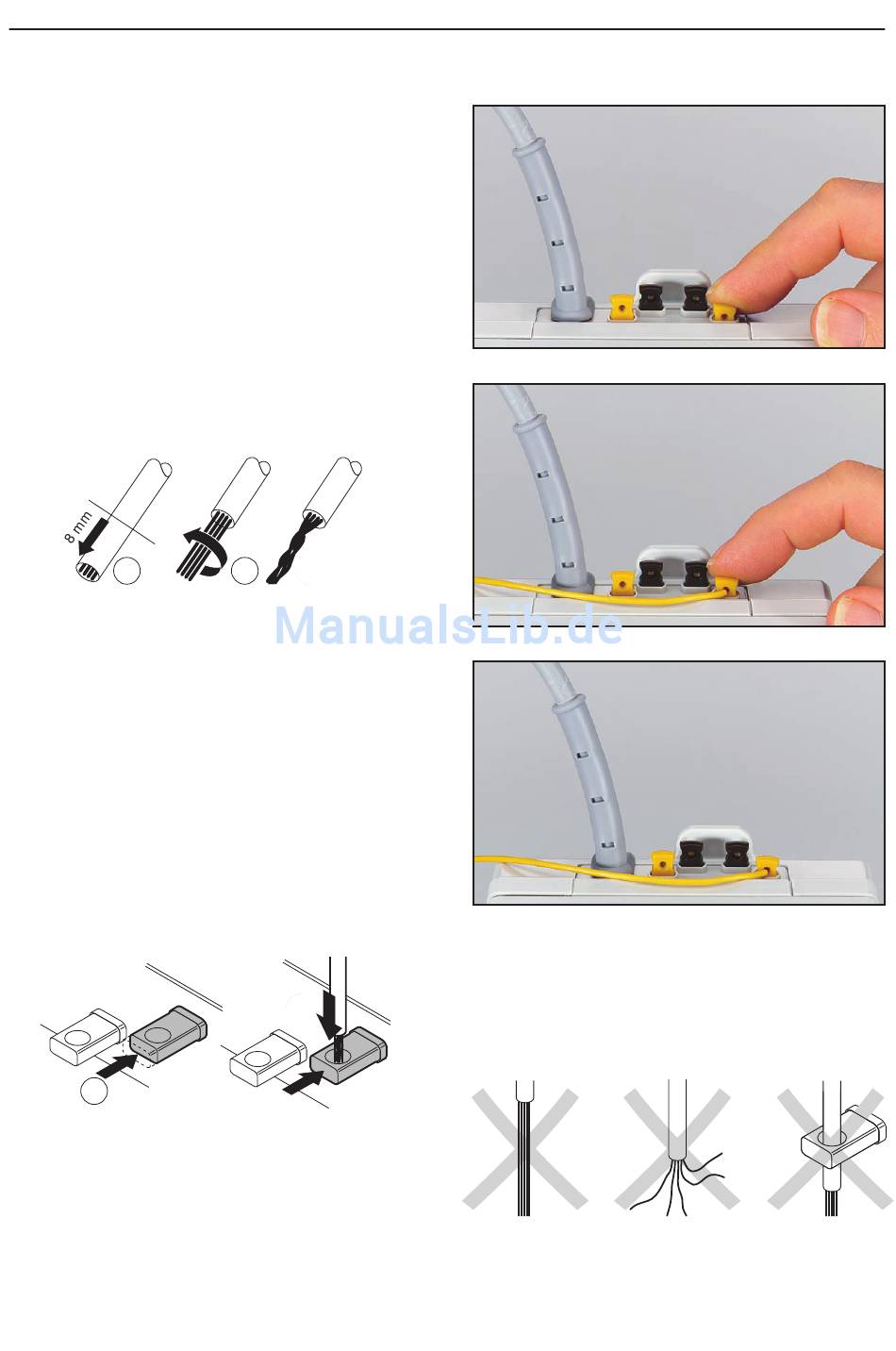

1er. paso:
Retirar 4 mm. en cada extremo, de la
funda de plástico del cablecillo amarillo y
marrón.
2º paso:
Retorcer los alambres de las puntas.
3er. paso:
Asegúrese que la clavija del transforma-
dor no está introducida en el enchufe.
4
4º paso:
Apretar el borne amarillo al dorso del
transformador, introducir la punta del
cablecillo amarillo a la apertura que se
forma en el borne. Al dejar de aptretar, el
borne se cierra solo y aprisiona la punta
del cablecillo.
2 3
5
Importante: el cablecillo no se deberá
introducir en el borne sin haber retirado
la funda de plástico de la punta. Sola-
mente existe conexión eléctrica si se
toca metal.
5º paso:
Repita las operaciones del 3er. y 4º paso
con el cablecillo marrón para el borne
marrón.
43
