Backyard Atlantic Bedienungsanleitung Seite 48

SCHRITT 28

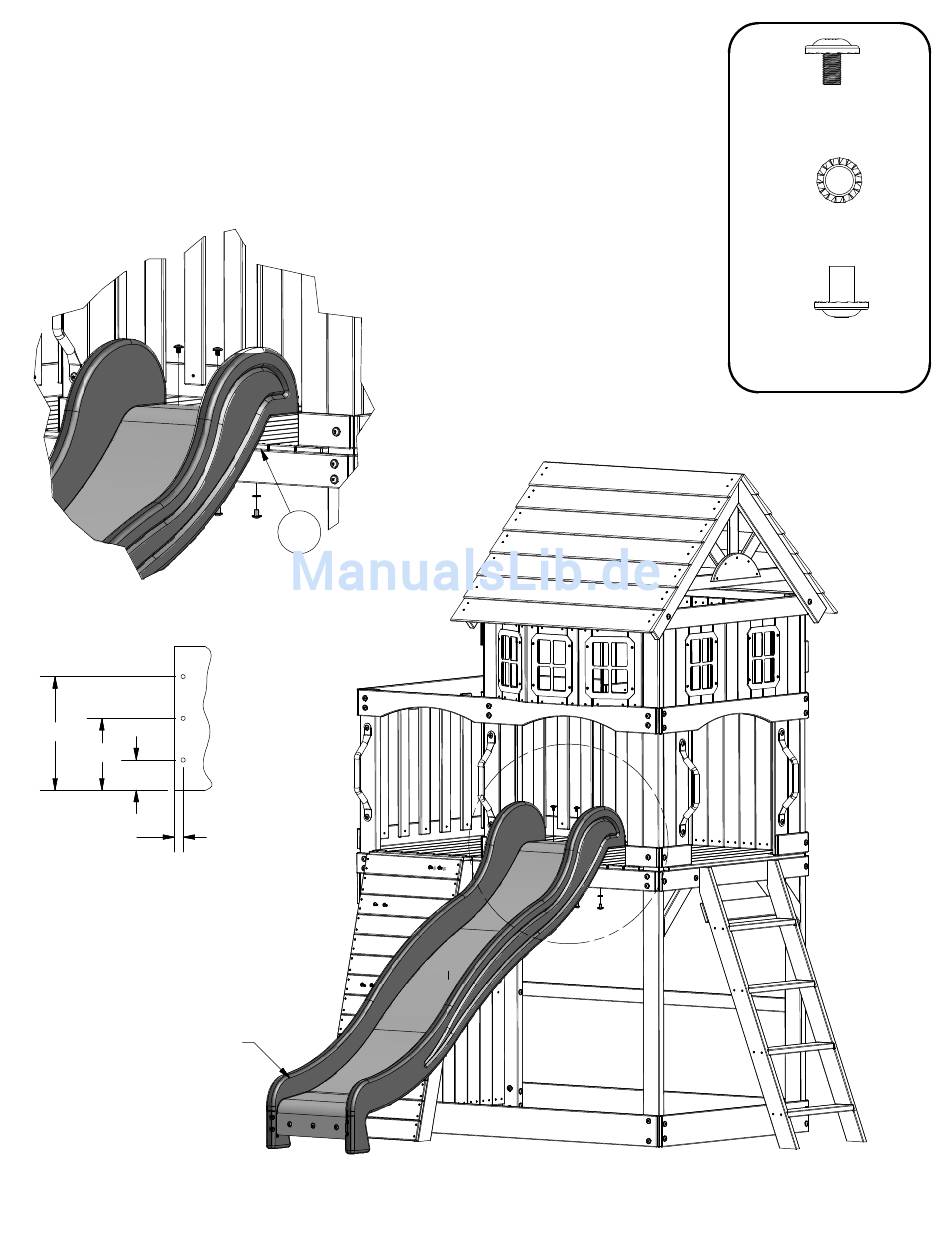

DIE RUTSCHE BAUGRUPPE WIE GEZEIGT IN DER ÖFFNUNG ZENTRIEREN
BOHREN SIE MIT DEM BOHRBILD (3) LÖCHER IN DIE M3 BODENPLATTEN MIT EINEM
7/16" BOHRER UND BEFESTIGEN SIE DIE RUTSCHE BAUGRUPPE MIT (3) 1/2" BOLZEN,
SICHERUNGSSCHEIBEN UND 5/8" ZYLINDERMUTTERN
13 5/8
(34.61 CM)
8 5/8
(21.91 CM)
3 5/8
(9.21 CM)
1
BOHRBILD
RUTSCHE BAUGRUPPE
M3
BOLZEN WH
(3)
5/16x1/2
SICHERUNGS
(3)
SCHEIBE EXT
12x19
ZYLINDERMUTTER
(3)
WH 5/16x5/8
