Backyard Atlantic Bedienungsanleitung Seite 38
Spielset aus holz
M7 - WANDPLATTE - W100579
(2)
5/8"x3 3/8"x40" (16x86x1016)

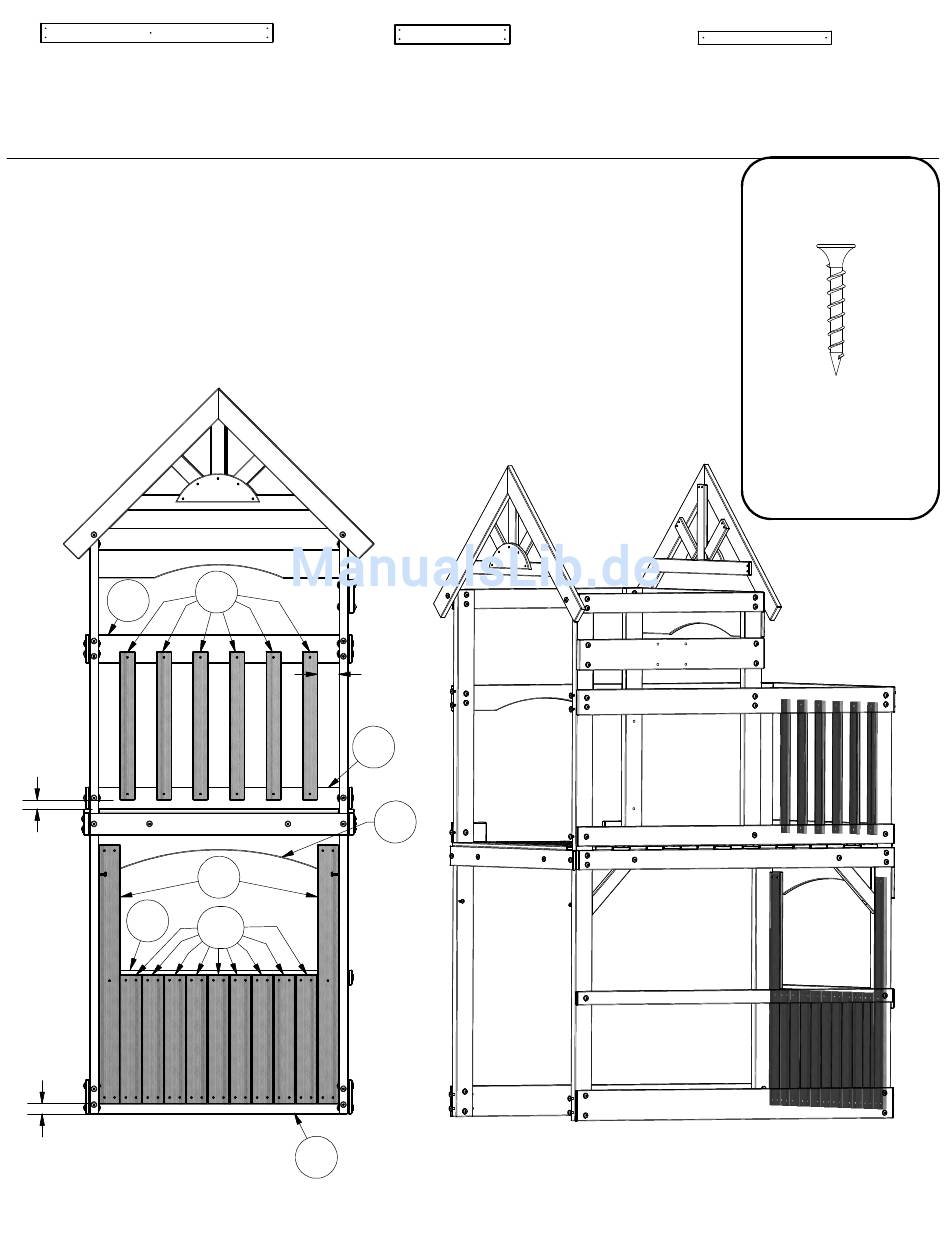

SCHRITT 13
BEFESTIGEN SIE DIE N4 WANDPLATTE MIT (12) 1-1 / 8" HOLZSCHRAUBEN AN M8 & L3
WANDSCHIENEN. SIEHE ABBILDUNG FÜR ABSTAND UND MONTAGEMASSE
BEFESTIGEN SIE (2) M7 WANDPLATTEN AN K2 WANDLEISTE, M8 WANDSCHIENE UND
K3 VORDER BOGEN MIT (10) 1-1 / 8 "HOLZSCHRAUBEN. SIEHE ABBILDUNGEN FÜR
MONTAGEMASSE.
BEFESTIGEN SIE (9) M11 WANDPLATTEN AN K2 WANDLEISTE & M8 WANDSCHIENE MIT
(36) 1-1 / 8" HOLZSCHRAUBEN. SIEHE ABBILDUNGEN FÜR MONTAGEMASSE.
L3
1 5/16"
(3.33 CM)
M8
1 9/16"
(3.97 CM)
N4
3 5/16"
(8.41 CM)
(7 SPCS)
M8
M7
M11
K2
M11 - WANDPLATTE - W100583
(9)
5/8"x3 3/8"x20" (16x86x508)
K3
N4 - WANDPLATTE - W100591
(6)
5/8"x2 3/8"x23" (16x60x584)
SCHRAUBE PFH
(58)
8x1-1/8"
