Backyard Atlantic Bedienungsanleitung Seite 33

(1)
(1)

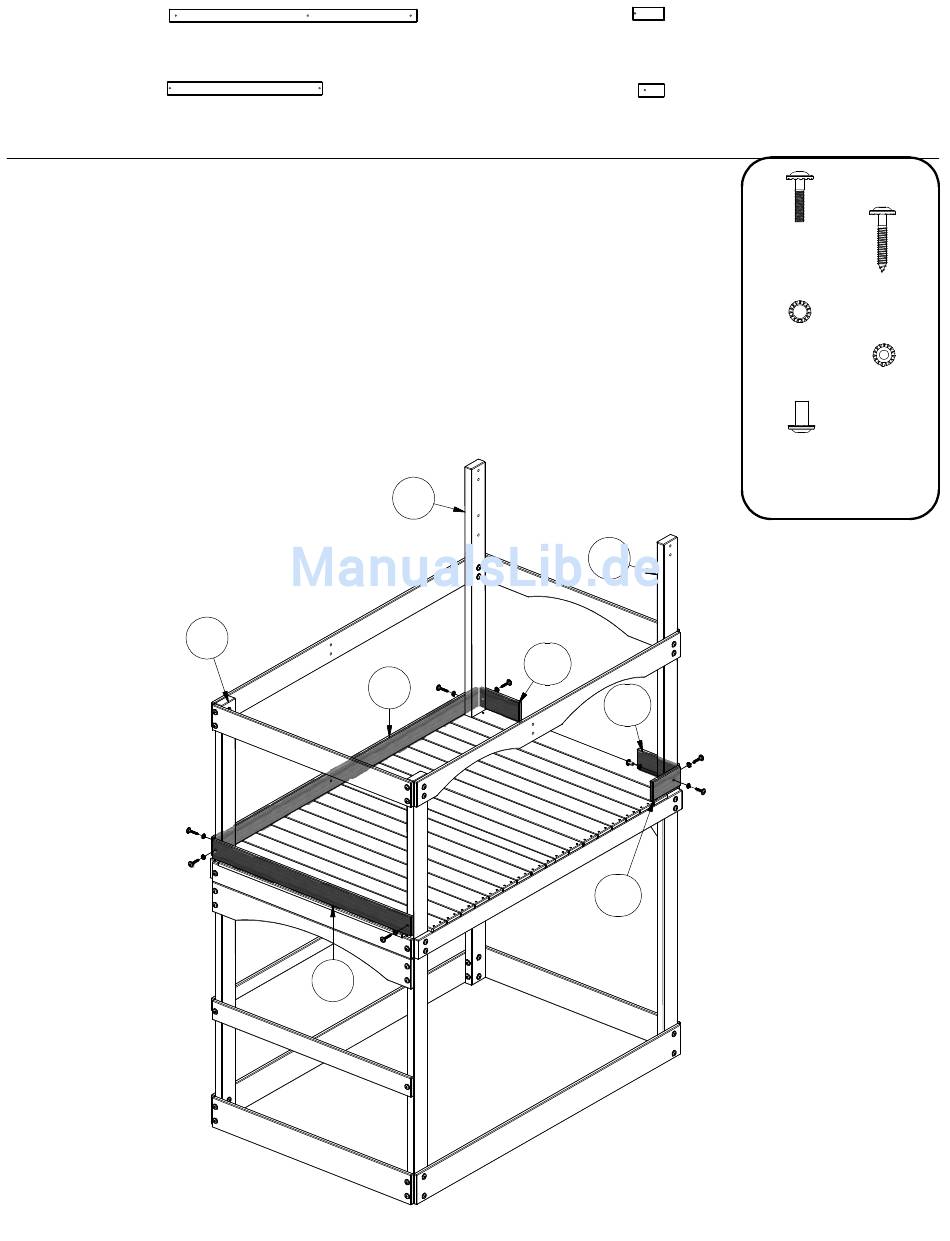

SCHRITT 7
BEFESTIGEN SIE DIE M1 WANDLEISTE AN DEN E1 & E3 TURM-BEINEN MIT (2) 2"
ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN.
BEFESTIGEN SIE DIE M13 WANDLEISTE AN DEN E1 & E2 TURM-BEINEN MIT (2) 2"
ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN
BEFESTIGEN SIE DIE M8 WANDLEISTE AN DEN E3 TURM-BEIN MIT (2) 2"
ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN
BEFESTIGEN SIE DIE M14 WANDLEISTE AN DEN E2 TURM-BEIN MIT 1-1/2" BOLZEN,
SICHERUNGSSCHEIBEN UND ZYLINDERMUTTER
M1 - WANDLEISTE - W100573
5/8"x3 3/8"x63 7/8" (16x86x1624)
M8 - WANDLEISTE - W100580
5/8"x3 3/8"x40" (16x86x1016)
E3
M8
(2)
(1)
E1
M13
M1
M13 - WANDLEISTE - W100585
5/8"x3 3/8"x8 1/4" (16x86x208)
M14 - WANDLEISTE - W100586
5/8"x3 3/8"x6 3/4" (16x86x172)
(1)
E2
M13
M14
BOLZEN WH
(1)
5/16x1-1/2
ZUGSCHRAUBE
(6)
WH 5/16x2
SICHERUNGS
(1)
SCHEIBE EXT
12x19
SICHERUNGS
(7)
SCHEIBE EXT
8x19
ZYLINDERMUTTER
WH 5/16x7/8
