Backyard Atlantic Bedienungsanleitung Seite 36
Spielset aus holz
H3 - DACHSPARREN - W100559
(4)
1"x3 3/8"x34" (24x86x864)
L7 - GIEBELMOND - W100572
(2)
5/8"x4 3/8"x13" (16x112x330)

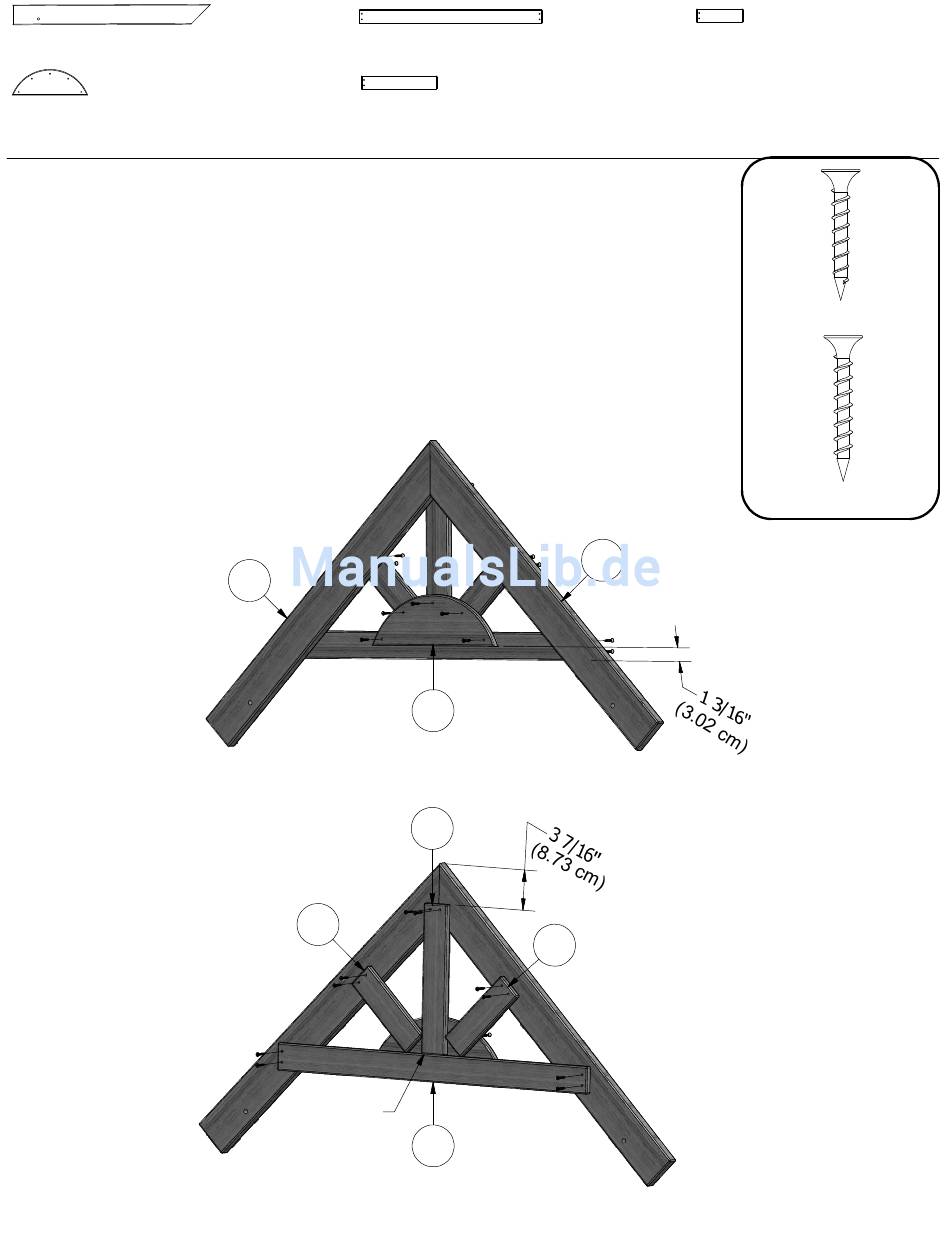

SCHRITT 10
BEFESTIGEN SIE DIE N6 GIEBELBRETTERN AN (2) H3 DACHSPARREN MIT (2) 1-1 / 4" HOLZSCHRAUBEN
BEFESTIGEN SIE DIE N3 GIEBELBRETTERN AN (2) H3 DACHSPARREN MIT (4) 1-1 / 4" HOLZSCHRAUBEN
BEFESTIGEN SIE (2) N7 GIEBELBRETTERN AN (2) H3 DACHSPARREN MIT (4) 1-1 / 4" HOLZSCHRAUBEN
BEFESTIGEN SIE DEN L7 GIEBELMOND AN DEN N3, N6 UND N7 GIEBELBRETTERN MIT (5) 1-1 / 8"
HOLZSCHRAUBEN
WIEDERHOLEN SIE DEN GESAMTEN VORGANG, UM DIE ZWEITE GIEBELENDBAUGRUPPE
ZUSAMMENZUBAUEN
N3 - GIEBELBRETT - W100590
(2)
5/8"x2 3/8"x31 1/2" (16x60x800)
N6 - GIEBELBRETT - W100593
(2)
5/8"x2 3/8"x13" (16x60x330)
H3
VORDERANSICHT
N7
BÜNDIG
RÜCKANSICHT
H3
L7
N6
N7
N3
N7 - GIEBELBRETT - W100594
(4)
5/8"x2 3/8"x8" (16x60x202)
SCHRAUBE PFH
(10)
8x1-1/8"
SCHRAUBE PFH
(20)
8x1-1/4"
