Identifizierung der Bauteile
Holzkomponenten

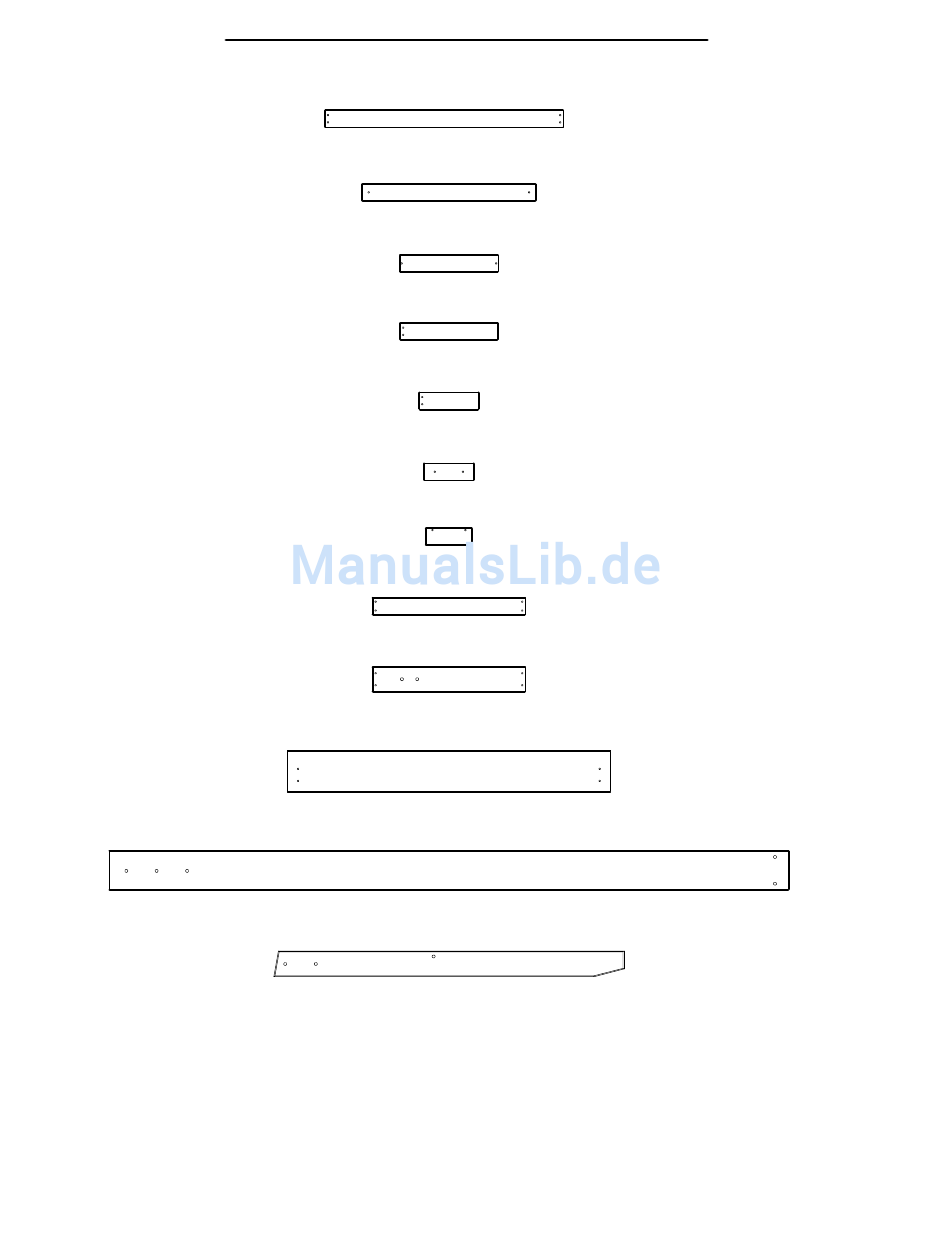

(NICHT MAßSTÄBLICH)
N3 - GIEBELBRETT - W100590
(2)
5/8"x2 3/8"x31 1/2" (16x60x800)
N4 - WANDPLATTE - W100591
(10)
5/8"x2 3/8"x23" (16x60x584)
N5 - ERKERFENSTER BRETT - W100592
(6)
5/8"x2 3/8"x13 1/8" (16x60x332)
N6 - GIEBELBRETT - W100593
(2)
5/8"x2 3/8"x13" (16x60x330)
N7 - GIEBELBRETT - W100594
(4)
5/8"x2 3/8"x8" (16x60x202)
N8 - WANDPLATTE STÜTZE - W100595
(2)
5/8"x2 3/8"x6 3/4" (16x60x170)
N9 - ERKERFENSTER BRETT - W100596
(6)
5/8"x2 3/8"x6 1/4" (16x60x158)
N82 - KLETTERWAND OBERKAPPE - W102364
(1)
5/8"x2 3/8"x20 1/4" (16x60x514)
N83 - KLETTERWANDPLATTE LÖCHER - W102363
(6)
5/8"x3 3/8"x20 1/4" (16x86x514)
R1 - DACHBRETT - W100597
(14)
3/4"x5 1/2"x42 1/2" (18x140x1080)
SB74 - SCHAUKELBALKEN - W102304
(1)
2"x5 1/4"x89 1/2" (50x134x2274)
W71 - SCHAUKELBALKEN SUPPORT - W102305
(1)
2"x3 3/8"x46 1/8" (50x86x1170)
