Backyard Atlantic Bedienungsanleitung Seite 37

(2)

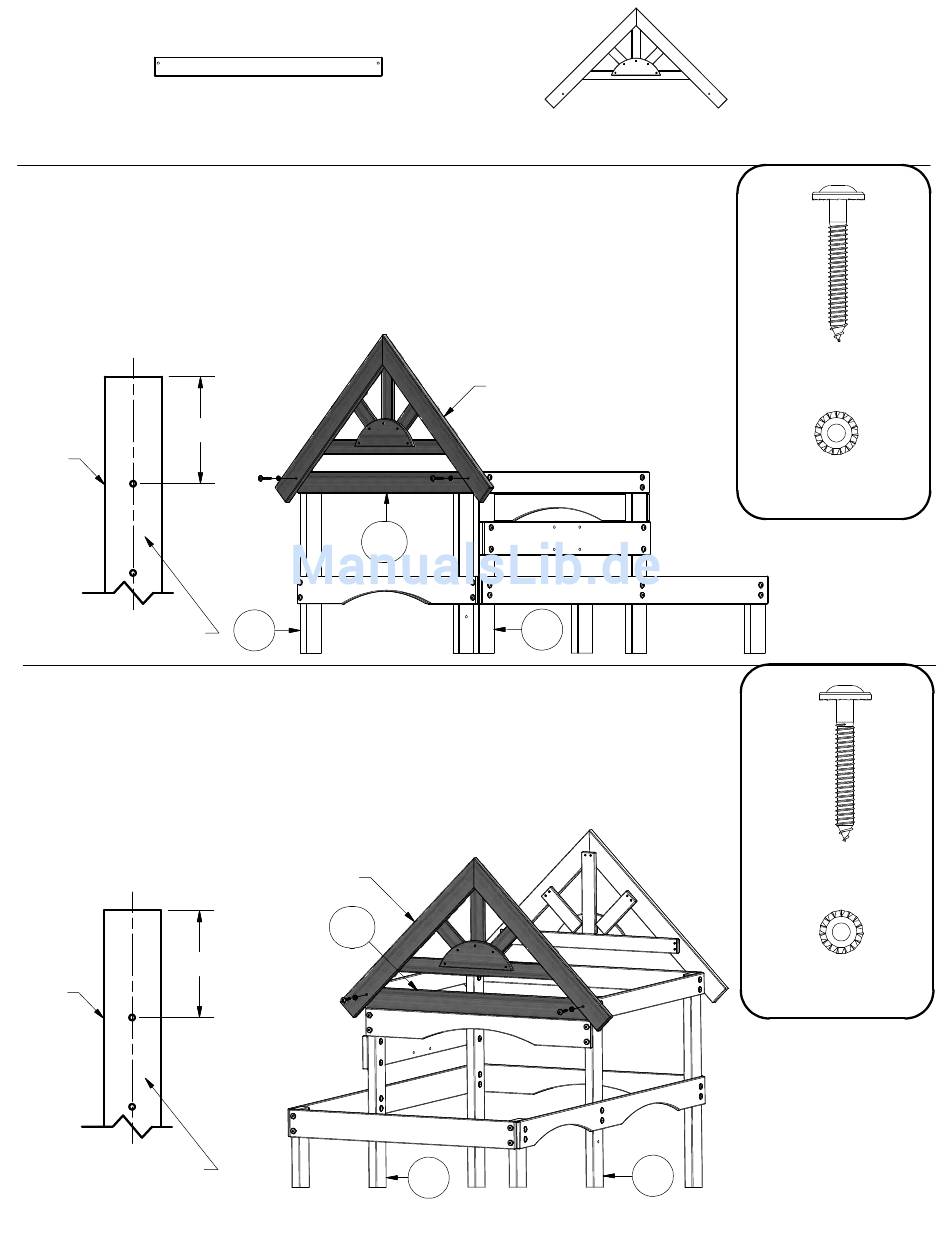

SCHRITT 11
q
OBERSEITE
DES BRETTES
15/16" (2.38 cm)
E1 & E2
FIG. 1
M17 BEFESTIGUNGSOBERFLÄCHE
SCHRITT 12
GIEBELENDSTÜCK UND M17 - WANDLEISTE MIT DEN (2) 2-1/2 "- ZUGSCHRAUBEN UND
SICHERUNGSSCHEIBEN AN DEN E4 & E5 -CLUBHAUS TURMBEINEN BEFESTIGEN.
OBERSEITE
q
DES BRETTES
15/16" (2.38 CM)
E4 & E5
FIG. 2
M17 BEFESTIGUNGSOBERFLÄCHE
M17 - WANDLEISTE - W102881
5/8"x3 3/8"x40" (16x86x1016)
M17
RÜCKANSICHT
E2
GIEBELENDMONTAGE
M17
GIEBELENDMONTAGE
GIEBELENDMONTAGE
E1
E5
VORDERANSICHT
ZUGSCHRAUBE
(2)
WH 5/16x2-1/2
SICHERUNGS
(2)
SCHEIBE EXT
ZUGSCHRAUBE
(2)
WH 5/16x2-1/2
SICHERUNGS
(2) SCHEIBE EXT
E4
8x19
8x19
