L6 - ERKERFENSTER KOPFZEILE - W100571
(2)
5/8"x4 3/8"x30 1/2" (16x112x774)

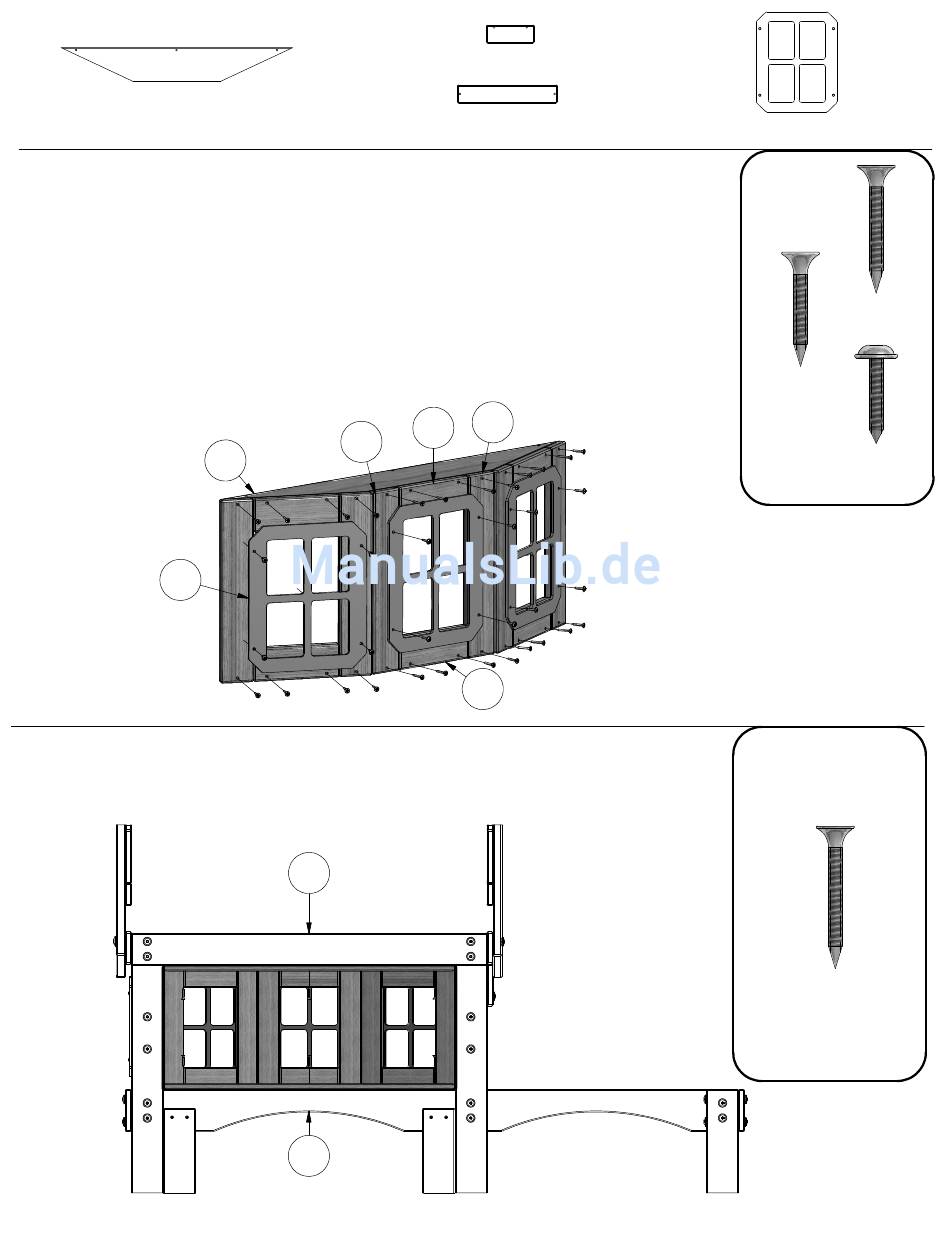

SCHRITT 20
BEGINNEN SIE IN DER MITTE, BOHREN SIE MIT EINEM 1/8 "BOHRER EIN VOHRBOHRLOCH UND
BEFESTIGEN SIE DIE N9 ERKERFENSTER BRETTER AN DIE KANTE DER (2) L6 ERKERFENSTER
KOPFZEILE MIT (4) 1" SCHRAUBEN IN DEN ECKEN UND 1-1 / 8" SCHRAUBEN. SIE MÜSSEN DIE
MITTE DER L6-HEADER UND DER N9-BOARDS FÜR DIE RICHTIGE AUSRICHTUNG SUCHEN.
UNTER VERWENDUNG VON N5 ALS SCHABLONE BOHREN SIE MIT EINEM 1/8 "BOHRER EIN
VOHRBOHRLOCH UND BEFESTIGEN SIE (2) N5 ERKERFENSTERBRETTER UNTER VERWENDUNG
VON 1-1 / 8" HOLZSCHRAUBEN AN BEIDE L6 ERKERFENSTER KOPFZEILE BEFESTIGEN. STELLEN
SIE SICHER, DASS DIE OBEREN UND UNTEREN FLÄCHEN DER L6-KOPFZEILE BÜNDIG MIT DEN
ENDEN DER N5-BRETTER SIND (SIEHE ABBILDUNG).
ZENTRIEREN UND BEFESTIGEN (3) GK FENSTERRAHMEN AN N5 ERKERFENSTER BRETTMIT (12)
3/4 "PWH SCHRAUBEN
GK
SCHRITT 21
BEFESTIGEN SIE DIE ERKERFENSTEREINHEIT MIT (6) 1-1 / 4" HOLZSCHRAUBEN AN
DEN KANTEN DER M9 & L2 WANDSCHIENEN
(6)
(6)
N5
L6
M9
L2
N9 - ERKERFENSTER BRETT - W100596
5/8"x2 3/8"x6 1/4" (16x60x158)
N5 - ERKERFENSTER BRETT - W100592
5/8"x2 3/8"x13 1/8" (16x60x332)
N5
N9
N9
GK - FENSTERRAHMEN 216x267 GREEN - A100146
(3)
(20)
SCHRAUBE PFH
(4)
8x1
(12)
SCHRAUBE PFH
(6)
8x1 1/4
SCHRAUBE PFH
8x1 1/8
SCHRAUBE PWH
8x3/4
