Backyard HILLCREST Bedienungsanleitung

Spielset aus holz
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

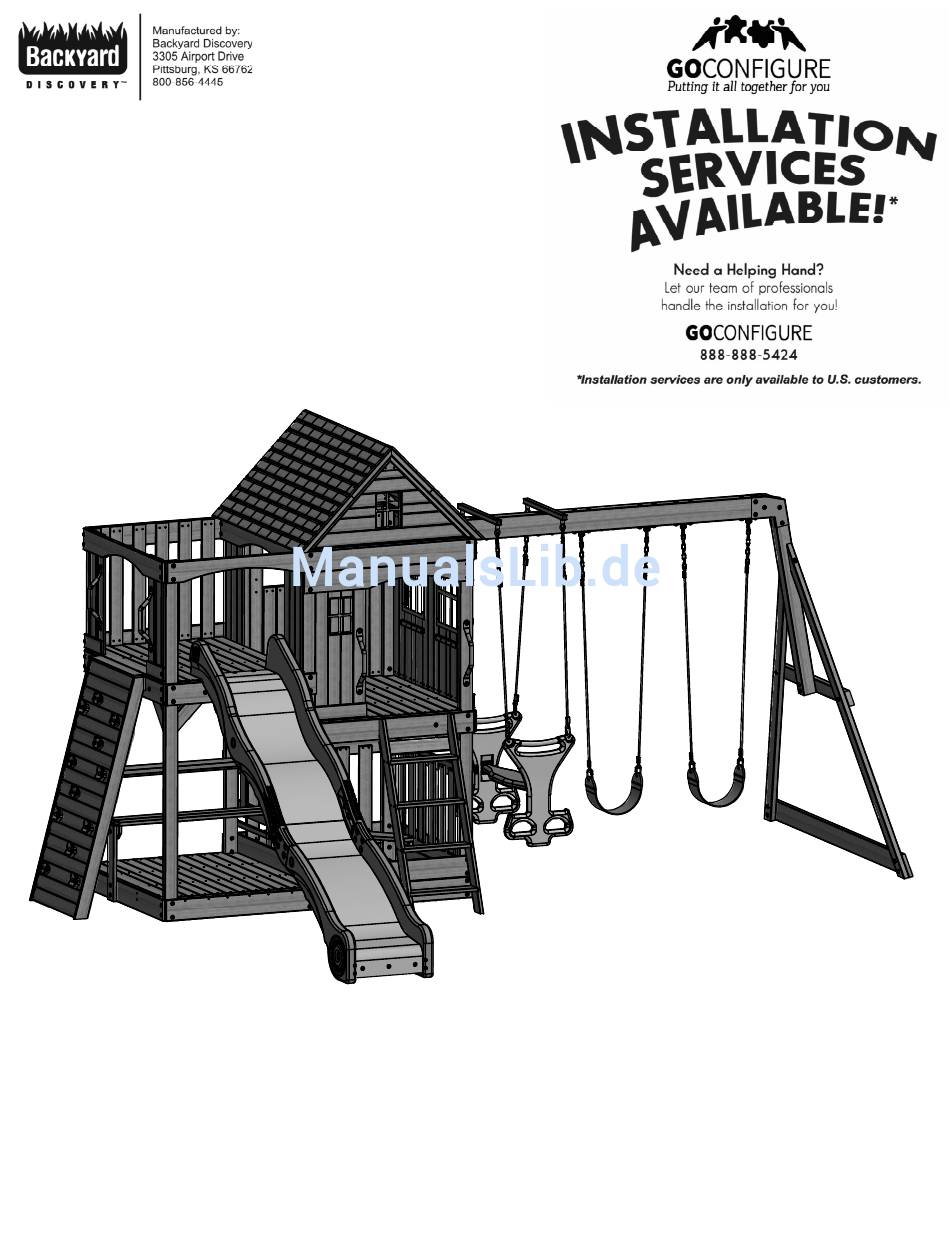

HILLCREST
SPIELSET AUS HOLZ
MODEL: # 1808058
BROSCHÜRE ENTHÄLT:
• Bedienungsanleitung
• Häufig gestellte Fragen
• Montageanleitungen
• Garantieinformationen
um Ihr Set zu registrieren oder Ersatzteile zu bestellen, besuchen Sie bitte
Bewahren Sie diese Montageanleitung für späteres Nachschlagen auf, falls
In China hergestellt
INS-1808058-A-HILLCREST SWING SET-ENG 12/15/17
Für die aktuellste Montageanleitung,
www.backyarddiscovery.com
Sie Ersatzteile bestellen müssen.

Werbung

loading

Verwandte Anleitungen für Backyard HILLCREST

Inhaltszusammenfassung für Backyard HILLCREST

  • Seite 1 • Montageanleitungen • Garantieinformationen Für die aktuellste Montageanleitung, um Ihr Set zu registrieren oder Ersatzteile zu bestellen, besuchen Sie bitte www.backyarddiscovery.com Bewahren Sie diese Montageanleitung für späteres Nachschlagen auf, falls Sie Ersatzteile bestellen müssen. In China hergestellt INS-1808058-A-HILLCREST SWING SET-ENG 12/15/17...
  • Seite 2 Mit Go Configure bringen wir Ihnen 18 Jahre Erfahrung bis vor die Haustür. Wir bieten eine breite Palette von Freizeitprodukten für den Innen- und Außenbereich an, bei denen die meisten Verbraucher nicht die Zeit oder die Möglichkeit haben, sich selbst zu liefern und zu installieren. Wir machen das schwere Heben, also müssen Sie nicht! •...
  • Seite 3 STOPP Fehlt ein Teil? RUFEN SIE UNS AN, BEVOR SIE INS GESCHÄFT ZURÜCKGEHEN! Das Geschäft, wo Sie den Gegenstand erworben haben, hat keine Teile für diesen Gegenstand auf Lager. Falls Sie Fragen zur Montage haben oder Teile benötigten, egal ob diese fehlen oder beschädigt sind, rufen Sie die gebührenfreie Hotline an oder besuchen www.backyarddiscovery.com 1-800-856-4445...
  • Seite 4 Bedienungsanleitung Spielset Lieber Kunde: Bitte lesen Sie sich die gesamte Broschüre durch, bevor Sie mit dem Zusammenbau beginnen Der Artikel ist für die Verwendung von Kindern zwischen 3 und 10 Jahren empfohlen. Die Geräte sind nicht für die öffentliche Verwendung vorgesehen. Das Unternehmen gewährt keine Garantie für seine Wohngebäude, die gewerblich genutzt werden, wie z.
  • Seite 5 Todes von fällt zu Boden. Für Kinder von 3 bis 10 Jahren. Maximale Anzahl der Benutzer-, Installations- & Bedienungsanleitung; weitere Informationen finden Sie unter: www.backyarddiscovery.com Nehmen Sie Kontakt mit uns auf: Backyard Discovery 3305 Airport Dr., Pittsburg, Kansas 66762 1-800-856-4445 Tracking- Nummer:...
  • Seite 6 Bedienungsanleitung Spielset Bitte beachten Sie den Montage Abschnitt in der Montageanleitung für die maximale Sturzhöhe. Positionierung Ihres Spielcenters 1. Das Spielcenter wurde entworfen, um von einem Erwachsenen mit einem erwachsenen Helfer auf einer ebenen Fläche montiert zu werden. Positionieren Sie es auf einer ebenen Fläche Ihres Gartens, um eine Vorbereitung des Bodens zu minimieren.
  • Seite 7 Bedienungsanleitung Spielset Die folgende Tabelle erklärt die Sturzhöhe in Fuß von welcher eine lebensbedrohliche Kopfverletzung nicht erwartet wird Kritische Höhen in Fuß (m) von getesteten Materialien Unkomprimierte Höhe Komprimierte Höhe Material 6" (152mm) 9" (228mm) 12" (304mm) to 9" (228mm) Hackschnitzel 7' (2.13m) 10' (3.05m)
  • Seite 8 Bedienungsanleitung Spielset 14. Weisen Sie die Kinder an, nicht zu klettern, wenn das Gerät nass ist. 15. Weisen Sie die Kinder an, niemals von einer Plattform zu springen. Sie sollten immer die Leiter, Rampe oder Rutsche benutzen. 16. Weisen Sie die Kinder an, niemals auf einem Klettergerüst zu kriechen oder darüber zu laufen. 17.
  • Seite 9 Gefahren zum Zeitpunkt der Entsorgung bestehen. Fremdmontage: Der Kunde kann nach eigenem Ermessen entscheiden, eine Drittpartei oder Dienstleistung zu verwenden, um dieses Produkt aufzubauen. Backyard Discovery übernimmt keine Verantwortung oder Haftung für Kosten, die der Kunde für jegliche Montage Dienstleistungen hat.' Bitte beachten Sie unsere Garantie für weitere Informationen über Schadenersatz und fehlende Teile.
  • Seite 10 Bedienungsanleitung Spielset ANHANG A Informationen über Spielanlagen Oberflächenmaterial: Die folgenden Informationen stammen aus den Informationen der US- amerikanischen Behörde für Produktsicherheit Bogen für Spielanlagen Oberflächen; schauen Sie sich auch die folgende Webseite für zusätzliche Informationen an: www.cpsc.gov/cpscpub/pubs/323.html. X3. ABSCHNITT 4 DER SICHERHEITSKOMMISSION FÜR VERBRAUCHERPRODUKTE OUTDOOR HOME SPIELPLATZ SICHERHEIT HANDBUCH 9 X3.1 Wählen Sie eine schützende Oberfläche aus-Eines der wichtigsten Dinge, die Sie tun können, um die Wahrscheinlichkeit von schweren Kopfverletzungen zu reduzieren, ist, stoßdämpfende schützende Oberflächen unter und um Ihre...
  • Seite 11 Bestehens des Spielsets so bleibt. 11. 1. Der Endbalken ist oben und unten nicht gerade. Warum nic Das ist normal. Backyard Discovery designt die Spielsets auf diese Weise, damit sie besonders stabil sind. Der kleine Winkel erhöht die Stärke und verringert Wackeln und Drehen.
  • Seite 12 Für die Montage benötigte Werkzeuge: (Dies sind die Werkzeuge, die normalerweise für die Montage unserer Outdoor-Produkte benötigt werden. Diese Werkzeuge sind nicht im Lieferumfang des Outdoor-Produkts enthalten.) (Winkelmaß) (Wasserwaage ) (Maßband) (Kreuzschlitzschraubenzieher) (Klauenhammer) (Bohraufsätze: Steckaufsatz für Kreuzschlitzschraubenzieher) (Akkubohrmaschine oder (1/8" & 7/16" Bohraufsätze) elektrische Bohrmaschine) (Gabelschlüssel 1/2") (Ein Erwachsener mit einem...
  • Seite 13 Grundlegende Aufbau Abmessungen Stellen Sie das Gerät auf einen ebenen Boden, mindestens 6 Fuß [2 m] von einer Konstruktion oder einem Hindernis wie einem Zaun, einer Garage, einem Haus, überhängenden Ästen, Wäscheleinen oder elektrischen Leitungen entfernt auf. 29'-7 1/2" [9 m] 17'-7 1/2"...

  • Seite 14: Identifizierung Der Bauteile

    Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) A50 - SCHWINGBALKEN - W102416 3 3/8"x5 1/4"x89 1/2" (86x134x2274) E1 - RECHTES VORDERES TURMBEIN - W4L05380 1 3/8"x3 3/8"x89 1/2" (36x86x2274) E2 - MITTLERES VORDERES TURMBEIN - W4L05382 1 3/8"x3 3/8"x89 1/2" (36x86x2274) E3 - LINKES VORDERES TURMBEIN - W4L05381 1 3/8"x3 3/8"x89 1/2"...
  • Seite 15 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) G13 - SANDKASTEN SITZ - W100629 1"x5 1/4"x17 3/4" (24x134x450) G15 - BODENLEISTE - W100793 1"x5 1/4"x45 1/2" (24x134x1156) G2 - WANDLEISTE - W100618 1"x5 1/4"x82 1/4" (24x134x2088) G3 - WANDLEISTE - W100619 1"x5 1/4"x82 1/4" (24x134x2088) G4 - BODENLEISTE - W4L05402 5/8"x5 1/4"x49"...
  • Seite 16 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) H6 - SITZ PFOSTEN - W100635 1"x3 3/8"x19" (24x86x482) H74 - LINKS PFOSTEN - W100608 1"x3 3/8"x50 3/4" (24x86x1290) H75 - RECHTS PFOSTEN - W100609 1"x3 3/8"x50 3/4" (24x86x1290) H76 - LEITERSPROSSE - W100611 1"x3 3/8"x18 1/8"...
  • Seite 17 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) L73 - FENSTERLADEN - W100786 5/8"x4 3/8"x16" (16x112x406) M1 - DACHHAUBE - W4L05369 5/8"x3 3/8"x51 7/8" (16x86x1318) M10 - WANDPLATTE - W100652 5/8"x3 3/8"x35" (16x86x888) M102 - AUFSATZWAND - W4L05242 5/8"x3 3/8"x27 7/8" (16x86x707) M108 - DECKBRETT - W103105 5/8"x3 3/8"x27 7/8"...
  • Seite 18 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) M22 - GIEBELPLATTE - W100664 5/8"x3 3/8"x9 1/2" (16x86x241) M23 - FENSTERVERKLEIDUNG - W100665 5/8"x3 3/8"x12 7/8" (16x86x328) M24 - WANDPLATTE - W4L04632 5/8"x3 3/8"x29 7/8" (16x86x758) M27 - UNTERE WANDPLATTE - W4L04580 (13) 5/8"x3 3/8"x21 3/8"...
  • Seite 19 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) M76 - KLETTERWANDPLATTE - W4L05239 5/8"x3 3/8"x26 5/8" (16x86x675) M8 - WANDPLATTE - W100650 (11) 5/8"x3 3/8"x41" (16x86x1040) M9 - WANDPLATTE - W100651 5/8"x3 3/8"x32" (16x86x812) N1 - BODENPLATTE - W4L05399 5/8"x2 3/8"x50 7/8" (16x60x1292) N2 - VERBINDUNGSPLATTE - W4L05370 5/8"x2 3/8"x5"...
  • Seite 20 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) (1) FP1 - BODENPLATTE - W2A01679 1 5/8"x17 1/8"x50 1/4" (40x434x1276) (1) FP2 - BODENPLATTE - W2A01680 1 5/8"x16 1/8"x50 1/4" (40x408x1276) (2) RP1 - DACHPLATTE - W2A01677 1 3/4"x19 1/4"x53 3/4" (45x490x1366) (2) RP2 - DACHPLATTE - W2A01678 1 3/4"x16 1/4"x53 3/4"...
  • Seite 21 Identifizierung der Bauteile Eisenwaren QG - BOLZEN WH 5/16X6 - H100023 B - ZYLINDERMUTTER WH 5/16x5/8 - H100004 AE - BOLZEN WH 5/16x5 3/4 - H100032 (15) D - ZYLINDERMUTTER WH 5/16x7/8 - H100005 QD - BOLZEN WH 5/16x4-1/4 - H100166 (11) C - ZYLINDERMUTTER WH 5/16x1 1/2 - H100006 S - BOLZEN WH 5/16x3 3/4 - H100019 (26) BE - EINSCHLAGMUTTER 1/4 - H100072...
  • Seite 22 Identifizierung der Bauteile Eisenwaren AT - SECHSKANTSCHRAUBE 3/8x5 3/4 - H100056 AS - SECHSKANTSCHRAUBE 5/16x4 1/4 - H100054 AJ - SECHSKANTSCHRAUBE 5/16x1 1/4 - H100042 - T-40 TORX AUFSATZ - A100042 (68) Z - ZUGSCHRAUBE WH 5/16x2 - H100027 CA - UNTERLEGSCHEIBE 11x25 - H100102 BL - BLECHSCHRAUBE 14x3/4 - H100083 (22) BC - SCHRAUBE PWH 8x3/4 - H100070 (26) BA - BOLZEN PTH 1/4x3/4 - H100063...
  • Seite 23 Identifizierung der Bauteile Zubehör (NICHT MAßSTÄBLICH) TR - RUTSCHSCHIENE 10' OBEN RECHTS GRÜN - A100033 DS - RUTSCHSCHIENE 10' UNTEN RECHTS GRÜN - A100031 DT - RUTSCHSCHIENE 10' OBEN LINKS GRÜN - A100032 DR - RUTSCHSCHIENE 10' UNTEN LINKS GRÜN - A100030 FX - GRIFFELEMENT METALL GRÜN 381 c/c - A100118 EY - ROHR AUFSATZKAPPE STÜTZE - A100067 EX - - GLIDER BÜCHSE BYD GRÜN - A100066...
  • Seite 24 Identifizierung der Bauteile Zubehör (NICHT MAßSTÄBLICH) DX - RUTSCHBETT 10' HELLGRÜN - A100035 (4) SCHAUKELHÄNGER - A4M00505 TB - SCHAUKELBALKEN ERWEITERUNG WINKEL-LINKS - A100325 SCHAUKELBALKEN ERWEITERUNG WINKEL-RECHTS - A100326 - SCHAUKELSITZ GRÜN 22IN - A6P00054 (6) - GRÜN HC KLETTERSTEIN #1 - A6P00036 DJ - GLIDER ARM HELLGRÜN - A100021 (6) - GRÜN HC KLETTERSTEIN #2 - A6P00037 DN - GLIDER SITZ DUNKELGRÜN - A100025...
  • Seite 25 H74 - LINKS PFOSTEN - W100608 1"x3 3/8"x50 3/4" (24x86x1290) H76 - LEITERSPROSSE - W100611 H75 - RECHTS PFOSTEN - W100609 1"x3 3/8"x18 1/8" (24x86x460) 1"x3 3/8"x50 3/4" (24x86x1290) 4 FUßLEITERMONTAGE SCHRITT 1 SCHRAUBE PFH (16) SCHRAUBE PFH 8x2 (8 PLCS) 4 PLCS SCHRAUBE PFH 8x2 (8 PLCS)
  • Seite 26 M73 - HINTERE STÜTZE - W100610 5/8"x3 3/8"x19 1/4" (16x86x488) 4 FUßLEITERMONTAGE SCHRITT 2 SCHRAUBE PFH SCHRAUBE PFH 8x2 (4 PLCS)
  • Seite 27 E72 - LINKE LEISTE - W100036 M74 - KLETTERWANDPLATTE - W100987 (10) 1 3/8"x3 3/8"x61 3/4" (36x86x1570) 5/8"x3 3/8"x26 5/8" (16x86x675) E73 - RECHTE LEISTE - W100037 1 3/8"x3 3/8"x61 3/4" (36x86x1570) M75 - KLETTERWANDPLATTE - W4L05240 5/8"x3 3/8"x26 5/8" (16x86x675) M76 - KLETTERWANDPLATTE - W4L05239 M108 - DECKBRETT - W103105 5/8"x3 3/8"x26 5/8"...
  • Seite 28 M102 - AUFSATZWAND - W4L05242 5/8"x3 3/8"x27 7/8" (16x86x707) KLETTERWAND SCHRITT 2 EINSCHLAGMUTTER 5/16 SCHRAUBE PFH 8x1 1/2 M102 EINSCHLAGMUTTER 5/16 (2 PLCS) EINSCHLAGMUTTERN AUF RÜCKSEITE SCHRAUBE PFH 8x1 1/2 (4 PLCS)
  • Seite 29 GRÜN HC KLETTERSTEIN #2 - A6P00037 - GRÜN HC KLETTERSTEIN #1 - A6P00036 KLETTERWAND SCHRITT 3 BOLZEN PTH (24) SICHERUNGS 1/4x3/4 (24) SCHEIBE INT 8x15 (24) EINSCHLAGMUTTER 1/4 BOLZEN PTH 1/4x3/4 (24 PLCS) SICHERUNGSSCHEIBE INT 8x15 (24 PLCS) EINSCHLAGMUTTER 1/4 (24 PLCS)
  • Seite 30 A50 - SCHWINGBALKEN - W102416 3 3/8"x5 1/4"x89 1/2" (86x134x2274) (1) TB - SCHAUKELBALKEN ERWEITERUNG WINKEL-LINKS - A100325 (1) SCHAUKELBALKEN ERWEITERUNG GD - L WINKEL WINKEL-RECHTS - A100326 66x66x127 - A100140 SCHWINGBALKENMONTAGE SCHRITT 1 BOLZEN WH 5/16x3 SECHSKANTSCHRAUBE 5/16x4 1/4 KONTERMUTTER 5/16 FEDERSCHEIBE...
  • Seite 31 SP50 - SCHWINGBALKENSTÜTZE - W102417 3 E51 - WINKEL STREBE - W100948 3/8"x3 3/8"x49 3/8" (86x86x1254) 1 3/8"x3 3/8"x88 3/4" (36x86x2254) E50 - ENDSTÜTZE - W100949 1 G50 - GRUNDPLATTE - W100947 3/8"x3 3/8"x44 1/8" (36x86x1120) 1"x5 1/4"x86 3/4" (24x134x2202) SCHWINGBALKENMONTAGE SCHRITT 2 BOLZEN WH...
  • Seite 32 SCHWINGBALKENMONTAGE SCHRITT 3 ZYLINDERMUTTER WH 5/16x7/8 BOLZEN WH (2 PLCS) 5/16x3 ZYLINDERMUTTER WH 5/16x7/8 BOLZEN WH 5/16x3 (2 PLCS)
  • Seite 33 (4) SCHAUKELHÄNGER - A4M00505 SCHWINGBALKENMONTAGE SICHERUNGS SCHRITT 4 SCHEIBE INT 10x18 UNTERLEGSCHEIBE EINSCHLAGMUTTER 3/8 11x25 (8 PLCS) SECHSKANTSCHRAUBE 3/8x5 3/4 EINSCHLAGMUTTER 3/8 SCHAUKELHÄNGER (4 PLCS) UNTERLEGSCHEIBE 11x25 (8 PLCS) SICHERUNGSSCHEIBE INT 10x18 (8 PLCS) SECHSKANTSCHRAUBE 3/8x5 3/4 (8 PLCS)
  • Seite 34 (4) BY - SCHAUKELBÜGEL SCHNELLVERBINDUNG H100097 (4) EY - ROHR AUFSATZKAPPE STÜTZE - A100067 EW - GLIDER STÜTZE BYD GRÜN - A100065 (4) EX - - GLIDER BÜCHSE BYD GRÜN - A100066 SCHWINGBALKENMONTAGE SCHRITT 5 KONTERMUTTER 5/16 (4 PLCS) BOLZEN WH ROHR AUFSATZKAPPE 5/16x5 3/4 STÜTZE (4 PLCS)
  • Seite 35 - SEIL KETTE GRÜN 47" - A6P00294 (4) FA - SCHNELLVERBINDUNG - A100069 DN - GLIDER SITZ DUNKELGRÜN - A100025 (2) DJ - GLIDER ARM HELLGRÜN - A100021 GLIDER MONTAGE BOLZEN WH 5/16x5 3/4 KONTERMUTTER UNTERLEGSCHEIBE 5/16 8x27 SEIL KETTE GRÜN 47"...
  • Seite 36 (4) ZM - SEIL KETTE GRÜN 57" - A100183 FA - SCHNELLVERBINDUNG - A100069 - SCHAUKELSITZ GRÜN 22IN - A6P00054 SCHAUKEL MONTAGE MACHEN SIE ZWEI. SEIL KETTE GRÜN 57" (2 PLCS) SCHNELLVERBINDUNG (2 PLCS) SCHAUKELSITZ GRÜN (1 PLC)
  • Seite 37 M70 - RUTSCHBETT STÜTZE - W100935 DX - RUTSCHBETT 10' HELLGRÜN - A100035 5/8"x3 3/8"x19 7/8" (16x86x505) 10 FUß RUTSCHEN MONTAGE SCHRITT 1 BOLZEN WH 5/16x1/2 OBEN EINSCHLAGMUTTER 5/16 DX - RUTSCHBETT 10' HELLGRÜN (SIEHE RUTSCHENMONTAGE- INSTALLATIONS SCHRITT FÜR DIE ORTE DER DECK BOLZEN WH 5/16x1/2 MONTAGELÖCHER).
  • Seite 38 DS - RUTSCHSCHIENE 10' UNTEN RECHTS GRÜN - A100031 (1) TR - RUTSCHSCHIENE 10' OBEN RECHTS GRÜN - A100033 (1) DT - RUTSCHSCHIENE 10' OBEN LINKS GRÜN - A100032 (1) DR - RUTSCHSCHIENE 10' UNTEN LINKS GRÜN - A100030 10 FUß RUTSCHEN MONTAGE SCHRITT 2 BOLZEN WH WIEDERHOLEN SIE DIES AUF DER ANDEREN SEITE, UM EINE LINKE UND RECHTE MONTAGE VORZUNEHMEN.
  • Seite 39 DW - RUTSCHE STÜTZROHR 21.34x505 - A100034 21.34 OD x 2.77 W x 505 SCHRITT 3 • PLATZIEREN (1) SIE DEN RUTSCHSCHIENENAUFBAU AUF EINER FLACHEN OBERFLÄCHE UND BEGINNEN SIE DAMIT, DAS RUTSCHBETT UNTEN AN DER RUTSCHSCHIENE EINZUSETZEN (FIG. 1): HALTEN SIE EINEN HELFER HINTER DEM RUTSCHBETT AM OBERE ENDE DER RUTSCHE BEREIT UND SETZEN SIE DAS BETT IN DIE VERTIEFUNG DER RUTSCHE EIN.
  • Seite 40 SCHRITT 4 WENN DAS RUTSCHBETT, DIE STÜTZROHRE UND DIE STÜTZPLATTE KOMPLETT IN DER VERTIEFUNG UND DER HALTERUNG SIND, BENUTZEN SIE 3" SCHRAUBEN AN JEDEM DER PILOTSTANDORTE, WIE AUF DER ZEICHNUNG DARGESTELLT. WIEDERHOLEN SIE DIESEN PROZESS FÜR DIE GEGENÜBERLIEGENDE RUTSCHSCHIENE. SCHRAUBE PFH (38) SCHRAUBE PFH 8x3 (19 PLCS)
  • Seite 41 E7 - LINKES HINTERES TURMBEIN W100714 1 3/8"x3 3/8"x89 1/2" (36x86x2274) E3 - LINKES VORDERES TURMBEIN - W4L05381 1 3/8"x3 3/8"x89 1/2" (36x86x2274) G8 - WANDLEISTE - W100624 G4 - BODENLEISTE - W4L05402 1"x5 1/4"x49" (24x134x1244) 5/8"x5 1/4"x49" (16x134x1244) E4 - DECK STREBE - W100615 K3 - BODENLEISTE - W4L05404 1 3/8"x3 3/8"x15 1/2"...
  • Seite 42 E2 - MITTLERES VORDERES TURMBEIN - W4L05382 1 3/8"x3 3/8"x89 1/2" (36x86x2274) E6 - MITTLERES HINTERES TURMBEIN - W4L05379 1 3/8"x3 3/8"x89 1/2" (36x86x2274) K2 - BODEN/SANDKASTENPLATTE - W4L05398 5/8"x5 1/4"x49" (16x134x1244) G4 - BODENLEISTE - W4L05402 5/8"x5 1/4"x49" (16x134x1244) G8 - WANDLEISTE - W100624 G7 - BODENLEISTE - W100623 1"x5 1/4"x49"...
  • Seite 43 (1) E5 - RECHTES HINTERES TURMBEIN - W2A01691 1 3/8"x3 3/8"x89 1/2" (36x86x2274) E1 - RECHTES VORDERES TURMBEIN - W4L05380 1 3/8"x3 3/8"x89 1/2" (36x86x2274) G6 - BODENLEISTE - W100622 G5 - WANDLEISTE /SCHAUKELHALTERUNG - 1"x5 1/4"x49" (24x134x1244) W100621 1"x5 1/4"x49" (24x134x1244) M5 - WANDLEISTE - W100647 E4 - DECK STREBE - W100615 K2 - BODEN/SANDKASTENPLATTE - W4L05398...
  • Seite 44 K5 - GRUNDPLATTE - W4L05397 5/8"x5 1/4"x45 1/2" (16x134x1156) H10 - UNTERE BODENPLATTENSTÜTZE - W100677 1"x3 3/8"x5 1/4" (24x86x134) G1 - BODENPLATTE - W4L05396 5/8"x5 1/4"x82 1/4" (16x134x2088) SCHRITT 4 BOLZEN WH BOLZEN WH (12) 5/16x2 5/16x3 SICHERUNGS EINSCHLAGMUTTER 5/16 (20) (20) SCHEIBE EXT...
  • Seite 45 H10 - UNTERE BODENPLATTENSTÜTZE - W100677 G15 - BODENLEISTE - W100793 1"x3 3/8"x5 1/4" (24x86x134) 1"x5 1/4"x45 1/2" (24x134x1156) G12 - BODENLEISTE - W4L05377 G10 - BODENLEISTE - W100626 1"x5 1/4"x40 1/8" (24x134x1018) 1"x5 1/4"x45 1/2" (24x134x1156) SCHRITT 5 BOLZEN WH BOLZEN WH (12) 5/16x3 1/4...
  • Seite 46 G2 - WANDLEISTE - W100618 1"x5 1/4"x82 1/4" (24x134x2088) K1 - WANDLEISTE - W100639 5/8"x5 1/4"x45 1/2" (16x134x1156) G3 - WANDLEISTE - W100619 1"x5 1/4"x82 1/4" (24x134x2088) SCHRITT 6 BOLZEN WH BOLZEN WH (12) 5/16x2 1/4 5/16x2 SICHERUNGS (16) SCHEIBE EXT EINSCHLAGMUTTER 5/16 (16) 8x19...
  • Seite 47 E4 - DECK STREBE - W100615 1 3/8"x3 3/8"x15 1/2" (36x86x394) SCHRITT 7 ZUGSCHRAUBE BOLZEN WH WH 5/16x2 5/16x2 1/4 SICHERUNGS SCHEIBE EXT EINSCHLAGMUTTER 5/16 8x19 EINSCHLAGMUTTER E4 4 PLCS 5/16 (4 PLCS) SICHERUNGSSCHEIBE EXT 8x19 (8 PLCS) BOLZEN WH 5/16x2 1/4 (4 PLCS) ZUGSCHRAUBE WH 5/16x2 (4 PLCS)
  • Seite 48 H1 - DECKENBALKEN - W100630 H3 - DECKENBALKEN - W100632 1"x3 3/8"x45 1/2" (24x86x1156) 1"x3 3/8"x40 1/8" (24x86x1018) H9 - DECKENBALKEN - W100638 1"x3 3/8"x35 3/4" (24x86x908) SQ - "A" REVISIONSPLAKETTE - A100314 SCHRITT 8 SCHRAUBE PWH 8x5/8 SCHRAUBE PFH (24) 8x2 1/2 "A"...
  • Seite 49 H6 - SITZ PFOSTEN - W100635 1"x3 3/8"x19" (24x86x482) SCHRITT 9 BOLZEN WH 5/16x1 1/2 SICHERUNGS SCHEIBE EXT EINSCHLAGMUTTER 5/16 8x19 BOLZEN WH 5/16x1 1/2 (4 PLCS) SICHERUNGSSCHEIBE EXT 8x19 (4 PLCS) EINSCHLAGMUTTER 5/16 (4 PLCS)
  • Seite 50 (1) FP2 - BODENPLATTE - W2A01680 (1) FP1 - BODENPLATTE - W2A01679 1 5/8"x16 1/8"x50 1/4" (40x408x1276) 1 5/8"x17 1/8"x50 1/4" (40x434x1276) M2 - BODENPLATTE - W4L05411 5/8"x3 3/8"x46" (16x86x1168) SCHRITT 10 SCHRAUBE PFH (26) 8x1 1/2 SCHRAUBE PFH (12) 8x1 3/4 SCHRAUBE PFH 8x1 1/2 (26 PLCS)
  • Seite 51 M3 - BODENPLATTE - W4L05400 L1 - ÄUßERES FÜLLER BODENBRETT - W4L05406 (11) 5/8"x3 3/8"x50 7/8" (16x86x1292) 5/8"x4 3/8"x46" (16x112x1168) SCHRITT 11 SCHRAUBE PFH (78) 11 PLCS (IN GLEICHMÄßIGEM ABSTAND) M3 8x1 1/2 SCHRAUBE PFH 8x1 1/2 (78 PLCS)
  • Seite 52 N1 - BODENPLATTE - W4L05399 5/8"x2 3/8"x50 7/8" (16x60x1292) M3 - BODENPLATTE - W4L05400 L1 - ÄUßERES FÜLLER BODENBRETT - W4L05406 5/8"x3 3/8"x50 7/8" (16x86x1292) 5/8"x4 3/8"x46" (16x112x1168) SCHRITT 12 SCHRAUBE PFH (64) 8x1 1/2 SCHRAUBE PFH 8x1 M3 9 PLCS 1/2 (64 PLCS)
  • Seite 53 M6 - WANDLEISTE - W100648 5/8"x3 3/8"x45 1/2" (16x86x1156) M11 - WANDLEISTE - W100653 5/8"x3 3/8"x40 1/8" (16x86x1018) SCHRITT 13 BOLZEN WH 5/16x2 EINSCHLAGMUTTER 5/16 SICHERUNGS SCHEIBE EXT 8x19 EINSCHLAGMUTTER 5/16 (6 PLCS) SICHERUNGSSCHEIBE EXT 8x19 (6 PLCS) BOLZEN WH 5/16x2 (6 PLCS)
  • Seite 54 M5 - WANDLEISTE - W100647 M18 - WANDLEISTE - W100660 5/8"x3 3/8"x49" (16x86x1244) 5/8"x3 3/8"x16 7/8" (16x86x430) SCHRITT 14 BOLZEN WH ZUGSCHRAUBE 5/16x2 WH 5/16x2 SICHERUNGS EINSCHLAGMUTTER 5/16 SCHEIBE EXT 8x19 SICHERUNGSSCHEIBE EXT 8x19 (2 PLCS) ZUGSCHRAUBE WH 5/16x2 (2 PLCS) EINSCHLAG MUTTER BOLZEN WH...
  • Seite 55 M5 - WANDLEISTE - W100647 M21 - WANDLEISTE - W4L05383 5/8"x3 3/8"x49" (16x86x1244) 5/8"x3 3/8"x10 1/2" (16x86x268) SCHRITT 15 ZUGSCHRAUBE WH 5/16x2 SICHERUNGS SCHEIBE EXT 8x19 SICHERUNGSSCHEIBE EXT 8x19 (4 PLCS) ZUGSCHRAUBE WH 5/16x2 (4 PLCS)
  • Seite 56 M9 - WANDPLATTE - W100651 5/8"x3 3/8"x32" (16x86x812) SCHRITT 16 SCHRAUBE PFH (24) 8x1 1/8 M9 6 PLCS SCHRAUBE PFH 8x1 1/8 (24 PLCS) 2 5/16...
  • Seite 57 M24 - WANDPLATTE - W4L04632 5/8"x3 3/8"x29 7/8" (16x86x758) SCHRITT 17 1 1/8 (2.86 cm) 1 1/8 (2.86 cm) 1 1/8 (2.86 cm) 1 1/8 (2.86 cm) SCHRAUBE PFH (16) 8x1 1/8 4 PLCS SCHRAUBE PFH 8x1 1/8 (16 PLCS)
  • Seite 58 M24 - WANDPLATTE - W4L04632 5/8"x3 3/8"x29 7/8" (16x86x758) SCHRITT 18 2 3/4 (6.99 cm) TYPISCHER ABSTAND SCHRAUBE PFH (20) 2 3/4 (6.99 cm) 8x1 1/8 M24 5 PLCS SCHRAUBE PFH 8x1 1/8 (20 PLCS)
  • Seite 59 M8 - WANDPLATTE - W100650 5/8"x3 3/8"x41" (16x86x1040) SCHRITT 19 SCHRAUBE PFH (16) 8x1 1/8 SCHRAUBE PFH 8x1 1/8 (16 PLCS) M8 4 PLCS...
  • Seite 60 M13 - WANDPLATTE M12 - FENSTERVERKLEIDUNG - W100654 - W100655 5/8"x3 3/8"x24 1/4" (16x86x616) 5/8"x3 3/8"x32" (16x86x812) SCHRITT 20 SCHRAUBE PFH (28) 8x1 1/8 M13 7 PLCS (IN GLEICHMÄßIGEM ABSTAND) SETZEN SIE ES BÜNDIG EIN, ZENTRIEREN SIE ES IN DER ÖFFNUNG SCHRAUBE PFH 8x1 1/8 (28 PLCS)
  • Seite 61 M23 - FENSTERVERKLEIDUNG - W100665 5/8"x3 3/8"x12 7/8" (16x86x328) SCHRITT 21 1 11/16 (4.29 cm) 1 11/16 (4.29 cm) 5 7/8 (14.92cm) SCHRAUBE PFH 8x1 1/8 8 11/16 (22.07 cm) 3 1/8 (7.94 cm) SCHRAUBE PFH 8x1 1/8 (6 PLCS)
  • Seite 62 M8 - WANDPLATTE - W100650 L2 - WANDPLATTE - W100641 5/8"x3 3/8"x41" (16x86x1040) 5/8"x4 3/8"x18" (16x112x456) N5 - WANDPLATTE - W100671 5/8"x2 3/8"x7" (16x60x178) L3 - WANDPLATTE - W100642 N3 - WANDPLATTE - W100669 5/8"x4 3/8"x7" (16x112x178) 5/8"x2 3/8"x18" (16x60x456) SCHRITT 22 SCHRAUBE PFH (48)
  • Seite 63 O1 - WANDSTÜTZE - W100672 5/8"x1 3/8"x13" (16x34x330) (2) HN - PLASTIK FENSTER BYD GRÜN - A100010 SCHRITT 23 SCHRAUBE PFH (10) 8x1 1/8 PLASTIK FENSTER BYD GRÜN (2 PLCS) SCHRAUBE PWH SCHRAUBE PWH 8x3/4 8x3/4 (8 PLCS) ZENTRIEREN SIE DAS FENSTER 2 PLCS IN DER ÖFFNUNG DIE WANDSTÜTZE BEFINDET SICH CA.
  • Seite 64 O4 - FENSTERLADENLEISTE - W100787 L73 - FENSTERLADEN - W100786 5/8"x1 3/8"x5 3/8" (16x34x136) 5/8"x4 3/8"x16" (16x112x406) SCHRITT 24 2 7/8 ( 7.30 cm) 1 3/16 (3.02 cm) 1 3/16(3.02 cm) 3 1/4 SCHRAUBE PFH (12) (8.26 cm) 8x1 1/2 L73 3 PLCS O4 6 PLCS SCHRAUBE PFH 8x1 1/2...
  • Seite 65 M29 - WANDPLATTE - W100666 M30 - WANDPLATTE - W4L05378 5/8"x3 3/8"x5" (16x86x126) 5/8"x3 3/8"x35" (16x86x888) M16 - WANDPLATTE - W100658 EJ - L WINKEL M10 - WANDPLATTE - W100652 54x67 - A100053 5/8"x3 3/8"x21" (16x86x532) 5/8"x3 3/8"x35" (16x86x888) SCHRITT 25 SCHRAUBE PFH (16) 8x1 1/8...
  • Seite 66 O2 - WANDSTÜTZE - W100673 5/8"x1 3/8"x10" (16x34x254) GK - FENSTER 216x267 GRÜN- A100146 SCHRITT 26 SCHRAUBE PFH 8x1 1/8 SCHRAUBE PWH 8x3/4 SCHRAUBE PWH 8x3/4 (4 PLCS) ZENTRIEREN SIE DAS FENSTER IN DER ÖFFNUNG. DIE WANDSTÜTZE BEFINDET SICH CA. 2 1/4"...
  • Seite 67 J1 - DACHSPARREN - W4L05410 M1 - DACHHAUBE - W4L05369 1"x2 3/8"x33 5/8" (24x60x854) 5/8"x3 3/8"x51 7/8" (16x86x1318) SCHRITT 27 PLATZIEREN SIE DIE SCHRAUBE PFH 8x1 1/2 SCHRAUBE CA. 1" (25 MM) UNTERHALB DER DACHSPITZE, SCHRAUBE PFH BOHREN SIE MIT EINEM 3/16"...
  • Seite 68 DACH BASIS MONTAGE SCHRITT 28 DACH BASIS MONTAGE SCHRAUBE PFH SCHRAUBE PFH 8x2 1/2 8x2 1/2 (8 PLCS) 1/2" (13mm) 47 5/8 (120.97 cm) 1/8 (3.2 mm)
  • Seite 69 M7 - WANDAUFSATZ - W100649 5/8"x3 3/8"x40 7/8" (16x86x1038) SCHRITT 29 SCHRAUBE PFH 8x2 1/2 SCHRAUBE PFH 8x2 1/2 (6 PLCS)
  • Seite 70 M20 - GIEBELPLATTE - W100662 5/8"x3 3/8"x12 1/4" (16x86x310) M19 - GIEBELPLATTE - W100661 M22 - GIEBELPLATTE - W100664 5/8"x3 3/8"x15 1/4" (16x86x387) 5/8"x3 3/8"x9 1/2" (16x86x241) M15 - GIEBELPLATTE - W100657 M4 - GIEBELPLATTE - W100646 N4 - GIEBELPLATTE - W100670 5/8"x3 3/8"x19"...
  • Seite 71 O1 - WANDSTÜTZE - W100672 5/8"x1 3/8"x13" (16x34x330) GK - FENSTER 216x267 GRÜN - A100146 SCHRITT 31 WIEDERHOLEN SIE SCHRITT 30 UND 31 AUF DER GEGENÜBERLIEGENDEN SEITE. SCHRAUBE PFH (20) ZENTRIEREN SIE FENSTER UND WANDSTÜTZEN IN DER ÖFFNUNG. 8x1 1/8 WANDSTÜTZEN SIND 1"...
  • Seite 72 (2) RP2 - DACHPLATTE - W2A01678 (2) RP1 - DACHPLATTE - W2A01677 1 3/4"x16 1/4"x53 3/4" (45x412x1366) 1 3/4"x19 1/4"x53 3/4" (45x490x1366) SCHRITT 32 WIEDERHOLEN SIE DIESEN SCHRITT FÜR DIE GEGENÜBERLIEGENDE SEITE. SCHRAUBE PFH (24) 8x1 3/4 SCHRAUBE PFH 8x1 3/4 (12 PLCS)
  • Seite 73 N2 - VERBINDUNGSPLATTE - W4L05370 5/8"x2 3/8"x5" (16x60x126) SCHRITT 33 SCHRAUBE PFH 8x1 1/8 SCHRAUBE PFH 8x1 1/8 (4 PLCS) 2 PLCS...
  • Seite 74 (4) FX - GRIFFELEMENT METALL GRÜN 381 c/c - A100118 SCHRITT 34 BOLZEN WH 5/16x1 1/2 1 11/16 (4.29 cm) 1 11/16 (4.29 cm) EINSCHLAGMUTTER 5/16 BOLZEN WH 5/16x1/2 15 (38.1 cm) BOHREN SIE LÖCHER MIT EINEM DURCHMESSER VON 7/16" (10mm) (4 PLCS) 3 1/16 (7.78 cm) EINSCHLAGMUTTER 5/16...
  • Seite 75 T1 - SITZSTÜTZE - W4L05373 1"x1 3/8"x4 3/8" (24x34x112) SCHRITT 35 SCHRAUBE PFH 8x1 1/2 7 13/16 (19.84 cm) 7 13/16 (19.84 cm) 3 (7.62 cm ) 3 (7.62 cm ) 6 3/8 4 7/16 (16.19 cm) (11.27 cm) 3 (7.62 cm ) 3 (7.62 cm ) SCHRAUBE PFH 8x1 1/2 T1 4 PLCS...
  • Seite 76 G13 - SANDKASTEN SITZ - W100629 1"x5 1/4"x17 3/4" (24x134x450) SCHRITT 36 SCHRAUBE PFH 8x1 3/4 SCHRAUBE PFH 8x1 3/4 (8 PLCS) G13 2 PLCS...
  • Seite 77 M27 - BOTTOM WALL BOARD - W4L04580 5/8"x3 3/8"x21 3/8" (16x86x544) SCHRITT 37 2 5/8 (6.67 cm)TYPISCHER ABSTAND 2 5/8(6.67 cm) 1 5/16 (3.33 cm) SCHRAUBE PFH (24) 8x1 1/8 SCHRAUBE PFH 8x1 1/8 (24 PLCS) 6 PLCS...
  • Seite 78 M27 - BOTTOM WALL BOARD - W4L04580 5/8"x3 3/8"x21 3/8" (16x86x544) SCHRITT 38 2 13/16 (7.14 cm)TYPISCHER ABSTAND 2 13/16 (7.14 cm) SCHRAUBE PFH (28) 8x1 1/8 1 5/16 (3.33 cm) SCHRAUBE PFH 8x1 1/8 (28 PLCS) M27 7 PLCS...
  • Seite 79 M14 - PICKNICKSITZ STÜTZE - W4L05371 5/8"x3 3/8"x22" (16x86x558) SCHRITT 39 ZUGSCHRAUBE SICHERUNGS WH 5/16x2 SCHEIBE EXT 8x19 BOLZEN WH 5/16x1 1/2 EINSCHLAGMUTTER 5/16 ZUGSCHRAUBE WH 5/16x2 (2 PLCS) EINSCHLAGMUTTER 5/16 (2 PLCS) SICHERUNGSSCHEIBE EXT 8x19 (4 PLCS) BOLZEN WH 5/16x1 1/2 (2 PLCS)
  • Seite 80 K4 - TISCHSTÜTZE - W4L05407 H8 - TISCHSTÜTZE - W100637 5/8"x3 3/8"x13 1/2" (16x86x342) 1"x3 3/8"x12" (24x86x306) SCHRITT 40 ZUGSCHRAUBE SICHERUNGS WH 5/16x2 SCHEIBE EXT 8x19 BOLZEN WH BOLZEN WH 5/16x1 1/2 5/16x1 1/4 EINSCHLAGMUTTER 5/16 EINSCHLAGMUTTER 5/16 (4 PLCS) SICHERUNGSSCHEIBE EXT 8x19 (6 PLCS) ZUGSCHRAUBE WH...
  • Seite 81 O3 - SICHERHEITSLEISTE - W4L05395 5/8"x1 3/8"x20 1/2" (16x34x520) SCHRITT 41 SCHRAUBE PFH 8x1 1/8 SCHRAUBE PFH 8x1 3/4 SCHRAUBE PFH (1 PLC) 8x1 3/4 SCHRAUBE PFH 8x1 1/8 (1 PLC)
  • Seite 82 H2 - PICKNICKTISCH SITZ - W4L05409 G11 - PICKNICK TISCHFLÄCHE - W4L05408 1"x3 3/8"x41 3/8" (24x86x1050) 5/8"x5 1/4"x42" (16x134x1066) SCHRITT 42 SCHRAUBE PFH (16) 8x1 3/4 2 PLCS SCHRAUBE PFH 8x1 3/4 (16 PLCS) 2 PLCS...
  • Seite 83 (1) LEITERAUFBAU SCHRITT 43 SICHERUNGS SICHERUNGSSCHEIBE SCHEIBE EXT EXT 8x19 (2 PLCS) 8x19 ZUGSCHRAUBE WH 5/16x2 (2 PLCS) ZUGSCHRAUBE WH 5/16x2 BOHREN SIE 3/16" LÖCHER IM LEITERAUFBAU VOR LEITERAUFBAU...
  • Seite 84 (1) KLETTERWAND AUFBAU SCHRITT 44 BOLZEN WH 5/16x1 1/4 2 5/16 (5.87 cm ) 2 5/16 (5.87 cm ) SICHERUNGS 1 11/16 (4.29 cm ) SCHEIBE EXT 8x19 KLETTERWAND AUFBAU...
  • Seite 85 (1) SCHWINGBALKEN AUFBAU SCHRITT 45 SECHSKANTSCHRAUBE 5/16x1 1/4 SECHSKANTSCHRAUBE 5/16x1 1/4 FEDERSCHEIBE (4 PLCS) 5/16 FEDERSCHEIBE 5/16 UNTERLEGSCHEIBE (4 PLCS) 8x27 UNTERLEGSCHEIBE 8x27 (4 PLCS) SCHWINGBALKEN AUFBAU...
  • Seite 86 (2) SCHAUKEL MONTAGE (1) GLIDER MONTAGE SCHRITT 46 SCHNELLVERBINDUN ANZIEHEN FÜGEN SIE DIE KETTE IN DIE SCHNELLVERBINDUNG GLIDER MONTAGE SCHAUKEL MONTAGE...
  • Seite 87 BOLZEN WH 5/16x1/2 EINSCHLAGMUTTER 5/16 (1) RUTSCHENMONTAGE SCHRITT 47 4 1/16 BOLZEN WH 5/16x1/2 (3 PLCS) 4 3/8 EINSCHLAGMUTTER 5/16 (3 PLCS) RUTSCHENMONTAGE (ZENTRIEREN SIE SIE IN DER ÖFFNUNG) BOHREN SIE LÖCHER MIT EINEM DURCHMESSER VON 7/16" (10mm) DORT, WO ES AUF DER ZEICHNUNG ANGEGEBEN IST.
  • Seite 88 - ERDSPIEß BETONSTAHL - A4M00527 SCHRITT 48 BOHREN SIE LÖCHER MIT EINEM DURCHMESSER VON 7/16" (10mm) BOLZEN WH UNGEFÄHR DA, WO ES AUF DER ZEICHNUNG ANGEGEBEN IST. ZYLINDERMUTTER 5/16x1/2 WH 5/16x5/8 ANMERKUNG: DAS NICHT BENUTZEN DER GRUNDPFÄHLE KANN ZU EINEM VERLUST DER GARANTIE UND ZU VERLETZUNGEN FÜHREN! SICHERUNGS ZYLINDERMUTTER...
  • Seite 89 Y1 - ÄUßERES FÜLLER BODENBRETT - W4L05752 5/8"x4"x46" (16x102x1168) SCHRITT 49 SCHRAUBE PFH SCHRAUBE PFH 8x1 1/2 8x1 1/2 (6 PLCS) LETZTER SCHRITT ÜBERPRÜFEN SIE JEDEN BOLZEN; JEDE SCHRAUBE UND JEDE MUTTER NOCHMALS, OB SIE FEST ANGEZOGEN SIND. STELLEN SIE SICHER, DASS JEDE PLATTE SICHER IST UND ACHTEN SIE DARAUF, DASS DAS SPIELSET EBEN IST.
  • Seite 90 Marken hergestellt worden sind, einschließlich aber nicht beschränkt auf Backyard Botanical, Adventure Playsets und Leisure Time Products. Backyard Discovery gewährleistet für den Zeitraum von einem (1) Jahr ab dem ursprünglichen Erwerbsdatum, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist. Diese einjährige Gewährleistung/Garantie umfasst alle Teile einschließlich Holz, Metallteile und Zubehör/Accessoires.
  • Seite 91 NOTES:...
  • Seite 92 NOTES:...
  • Seite 93 NOTES:...
