Backyard Atlantic Bedienungsanleitung Seite 16

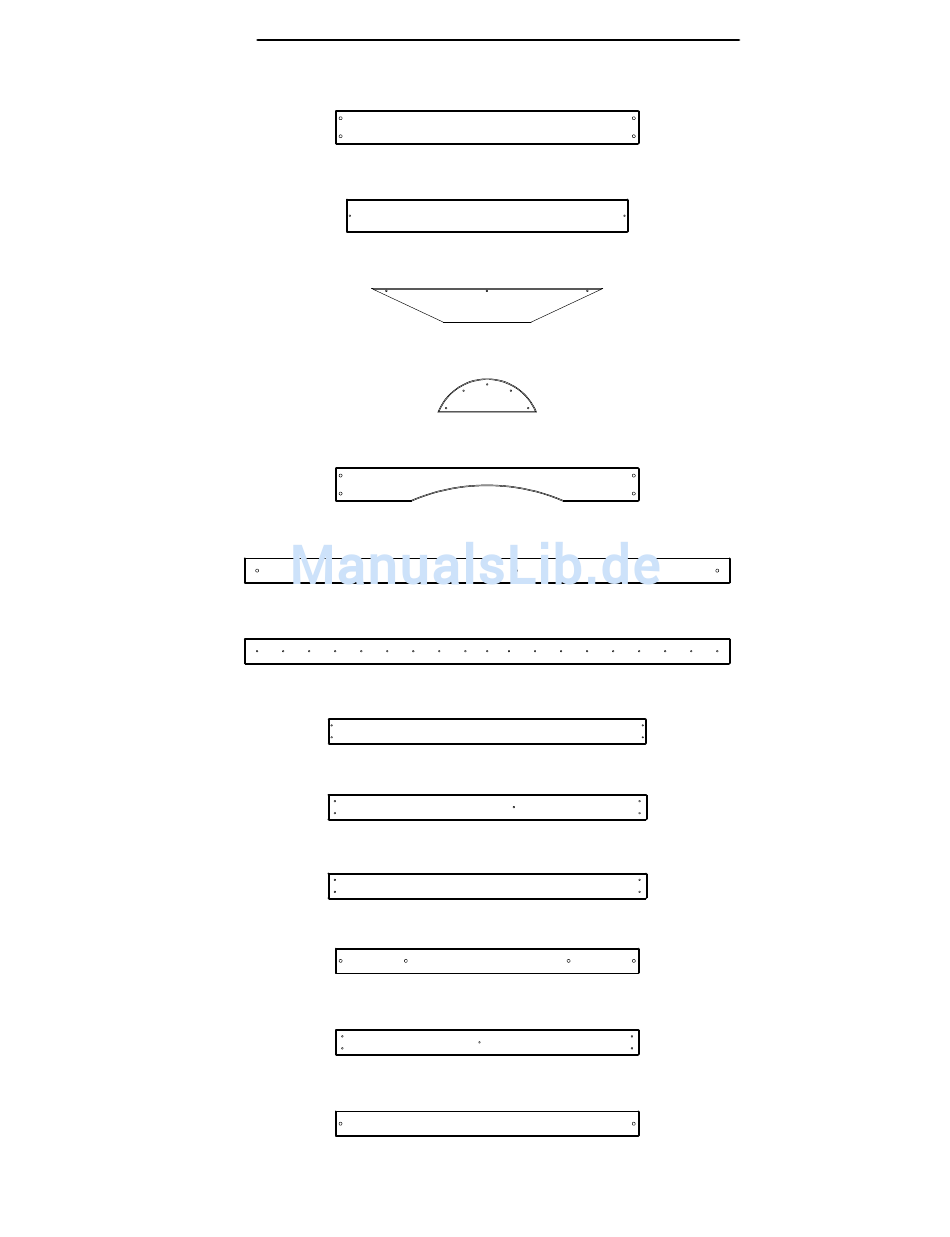

Identifizierung der Bauteile
Holzkomponenten
(NICHT MAßSTÄBLICH)
L3 - WANDLEISTE - W100568
(1)
5/8"x4 3/8"x40" (16x112x1016)
L5 - BODENPLATTE - W100570
(2)
5/8"x4 3/8"x37 1/8" (16x112x942)
L6 - ERKERFENSTER KOPFZEILE - W100571
(2)
5/8"x4 3/8"x30 1/2" (16x112x774)
L7 - GIEBELMOND - W100572
(2)
5/8"x4 3/8"x13" (16x112x330)
L8 - CLUBHAUS WANDSCHIENE - W100569
(2)
5/8"x4 3/8"x40" (16x112x1016)
M1 - WANDLEISTE - W100573
(1)
5/8"x3 3/8"x63 7/8" (16x86x1624)
M2 - BODENLÄUFER - W100574
(1)
5/8"x3 3/8"x63 7/8" (16x86x1624)
M3 - BODENPLATTE - W100575
(16)
5/8"x3 3/8"x41 7/8" (16x86x1064)
M4 - WANDPLATTE - W100576
(11)
5/8"x3 3/8"x42" (16x86x1066)
M5 - WANDPLATTE - W100577
(4)
5/8"x3 3/8"x42" (16x86x1066)
M6 - BODENSCHIENE - W100578
(1)
5/8"x3 3/8"x40" (16x86x1016)
M7 - WANDPLATTE - W100579
(2)
5/8"x3 3/8"x40" (16x86x1016)
M8 - WANDLEISTE - W100580
(3)
5/8"x3 3/8"x40" (16x86x1016)
