Backyard Atlantic Bedienungsanleitung

Spielset aus holz
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

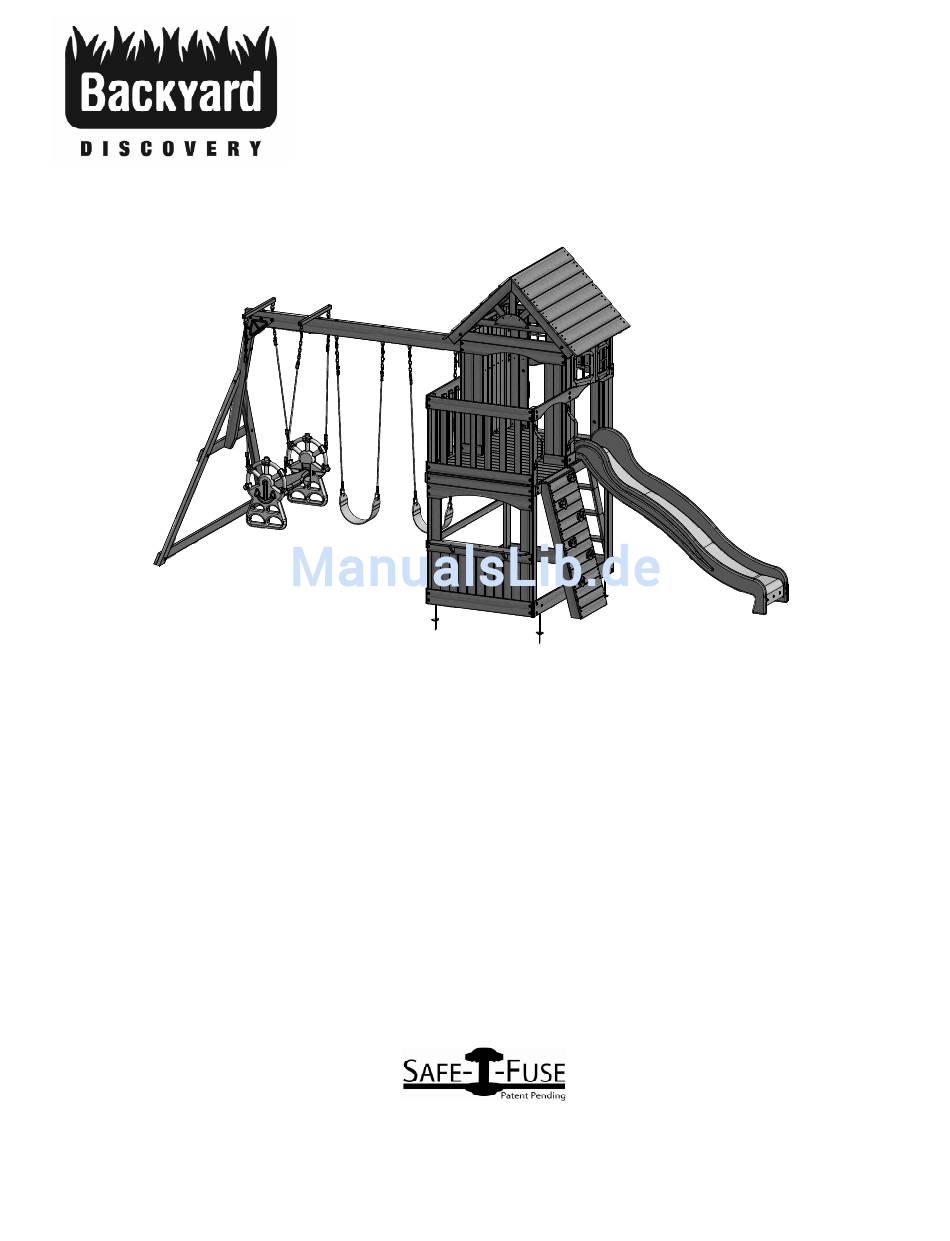

Atlantic
SPIELSET AUS HOLZ
Model: #1608016
Bedienungsanleitung
Häufig gestellte Fragen
Montageanleitungen
Garantieinformationen
Manufacturer: Backyard Discovery
3305 Airport Drive
Pittsburg, KS 66762
1-800-856-4445
Registrieren Sie Ihr neues (Outdoor Produkt) online @
www.swingsetsonline.com (außerdem finden Sie Updates zu
Montageanleitungen und Informationen zur Bestellung von Ersatzteilen)
Befestigungssystem aus.
Zeichnet sich durch das
Bewahren Sie diese Montageanleitung für späteres
Nachschlagen auf, falls Sie Ersatzteile bestellen müssen.
INS-1608016-A-ATLANTIC-(EU) DE 01-26-18
Made in China

Werbung

loading

Verwandte Anleitungen für Backyard Atlantic

Inhaltszusammenfassung für Backyard Atlantic

  • Seite 1 Registrieren Sie Ihr neues (Outdoor Produkt) online @ www.swingsetsonline.com (außerdem finden Sie Updates zu Montageanleitungen und Informationen zur Bestellung von Ersatzteilen) Befestigungssystem aus. Zeichnet sich durch das Bewahren Sie diese Montageanleitung für späteres Nachschlagen auf, falls Sie Ersatzteile bestellen müssen. INS-1608016-A-ATLANTIC-(EU) DE 01-26-18 Made in China...
  • Seite 2 HALT Fehlt ein Teil? RUFEN SIE UNS AN, BEVOR SIE ZURÜCK ZUM LADEN GEHEN! Der Laden, in dem Sie den Kauf getätigt haben, hat keine Teile dieses Artikels auf Lager. Wenn Sie Fragen zur Montage haben oder Sie Teile benötigen, egal ob sie fehlen oder beschädigt sind Rufen Sie die kostenfreie Hotline an oder schauen Sie auf www.swingsetsonline.com...
  • Seite 3 Bedienungsanleitung Spielset Lieber Kunde: Bitte lesen Sie sich die gesamte Broschüre durch, bevor Sie mit der Montage beginnen. Der Artikel ist für die Verwendung von Kindern zwischen 3 und 10 Jahren empfohlen. Die Geräte sind nicht für die öffentliche Verwendung vorgesehen. Das Unternehmen gewährt keine Garantie für seine Wohngebäude, die gewerblich genutzt werden, wie z.
  • Seite 4 Bedienungsanleitung Spielset Bitte beachten Sie den Montage Abschnitt in der Montageanleitung für die maximale Sturzhöhe. Positionierung Ihres Spielcenters 1. Das Spielcenter wurde entworfen, um von einem Erwachsenen mit einem erwachsenen Helfer auf einer ebenen Fläche montiert zu werden. Positionieren Sie es auf einer ebenen Fläche Ihres Gartens, um eine Vorbereitung des Bodens zu minimieren.
  • Seite 5 Bedienungsanleitung Spielset Die folgende Tabelle erklärt die Sturzhöhe in Fuß von welcher eine lebensbedrohliche Kopfverletzung nicht erwartet wird Kritische Höhen in Fuß (m) von getesteten Materialien Material Unkomprimierte Höhe Komprimierte Höhe 6" (152mm) 9" (228mm) 12" (304mm) to 9" (228mm) Hackschnitzel 7' (2.13m) 10' (3.05m)
  • Seite 6 Bedienungsanleitung Spielset 14. Weisen Sie die Kinder an, nicht zu klettern, wenn das Gerät nass ist. 15. Weisen Sie die Kinder an, niemals von einer Plattform zu springen. Sie sollten immer die Leiter, Rampe oder Rutsche benutzen. 16. Weisen Sie die Kinder an, niemals auf einem Klettergerüst zu kriechen oder darüber zu laufen. 17.

  • Seite 7: Zusätzliche Pflege

    Gefahren zum Zeitpunkt der Entsorgung bestehen. Fremdmontage: Der Kunde kann nach eigenem Ermessen entscheiden, eine Drittpartei oder Dienstleistung zu verwenden, um dieses Produkt aufzubauen. Backyard Discovery übernimmt keine Verantwortung oder Haftung für Kosten, die der Kunde für jegliche Montage Dienstleistungen hat.' Bitte beachten Sie unsere Garantie für weitere Informationen über Schadenersatz und fehlende Teile.
  • Seite 8 Bedienungsanleitung Spielset ANHANG A Informationen über Spielanlagen Oberflächenmaterial: Die folgenden Informationen stammen aus den Informationen der US- amerikanischen Behörde für Produktsicherheit Bogen für Spielanlagen Oberflächen; schauen Sie sich auch die folgende Webseite für zusätzliche Informationen an: www.cpsc.gov/cpscpub/pubs/323.html. X3. ABSCHNITT 4 DER SICHERHEITSKOMMISSION FÜR VERBRAUCHERPRODUKTE OUTDOOR HOME SPIELPLATZ SICHERHEIT HANDBUCH 9 X3.1 Wählen Sie eine schützende Oberfläche aus-Eines der wichtigsten Dinge, die Sie tun können, um die Wahrscheinlichkeit von schweren Kopfverletzungen zu reduzieren, ist, stoßdämpfende schützende Oberflächen unter...
  • Seite 9 Bedienungsanleitung Spielset Die American Society for Testing und Materials nimmt keine Stellung in Bezug auf die Gültigkeit eines Elternrechts ein, das in Verbindung mit irgendeinem in dieser Norm erwähnten Artikel geltend gemacht wird. Benutzern dieser Norm wird ausdrücklich empfohlen, dass die Gültigkeit von solchen übergeordneten Rechten und die Gefahr der Verletzung solcher Rechte vollständig der eigenen Verantwortung unterliegen.
  • Seite 10 Fläche zu platzieren. Die mitgelieferten Pflöcke sollten verwendet werden, um es sicher am Boden zu befestigen. Welche Größe des Bereichs ist für das Spielset empfohlen? Backyard Discovery empfiehlt für maximale Sicherheit einen Umfang von mindestens 6 Fuß um das Spielset herum. Welcher Altersbereich ist für das Spielset geeignet? Backyard Discovery Spielsets sind für Kinder zwischen 3 und 10 Jahren empfohlen.
  • Seite 11 12. Die S-Haken für die Schaukel schließen sich nicht. Woran liegt das? Backyard Discovery empfiehlt, sie auf eine harte Oberfläche, wie z.B. Beton zu legen (tun sie das nicht auf einem Material, was verbeulen kann, wie beispielsweise Metall, bearbeitetes Holz oder Glas, das brechen kann!).
  • Seite 12 Für die Montage benötigte Werkzeuge: (Dies sind die Werkzeuge, die normalerweise für die Montage unserer Outdoor-Produkte benötigt werden. Diese Werkzeuge sind nicht im Lieferumfang des Outdoor-Produkts enthalten.) (Winkelmaß) (Wasserwaage ) (Maßband) (Kreuzschlitzschraubenzieher) (Klauenhammer) (Bohraufsätze: Steckaufsatz für Kreuzschlitzschraubenzieher) (Akkubohrmaschine oder (1/8" & 7/16" Bohraufsätze) elektrische Bohrmaschine) (Gabelschlüssel 1/2") (Ein Erwachsener mit einem...
  • Seite 13 Grundlegende Aufbau Abmessungen Stellen Sie das Gerät auf einen ebenen Boden, mindestens 6 Fuß [2 m] von einer Konstruktion oder einem Hindernis wie einem Zaun, einer Garage, einem Haus, überhängenden Ästen, Wäscheleinen oder elektrischen Leitungen entfernt auf. 18'- 1/2" [5.5 m] 19'-8 3/4"...

  • Seite 14: Identifizierung Der Bauteile

    Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) E1 - TURMBEIN - W102885 1 3/8"x3 3/8"x90 1/2" (36x86x2298) E2 - TURMBEIN - W102884 1 3/8"x3 3/8"x90 1/2" (36x86x2298) E3 - TURMBEIN - W100553 1 3/8"x3 3/8"x74" (36x86x1880) E4 - CLUBHAUS BEIN - W102883 1 3/8"x3 3/8"x43 3/8"...
  • Seite 15 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) H74 - LINKER PFOSTEN - W100608 1"x3 3/8"x50 3/4" (24x86x1290) H75 - RECHTER PFOSTEN - W100609 1"x3 3/8"x50 3/4" (24x86x1290) H76 - LEITERSPROSSE - W100611 1"x3 3/8"x18 1/8" (24x86x460) H79 - ENDSTÜTZE - W100992 1"x3 1/2"x42"...
  • Seite 16 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) L3 - WANDLEISTE - W100568 5/8"x4 3/8"x40" (16x112x1016) L5 - BODENPLATTE - W100570 5/8"x4 3/8"x37 1/8" (16x112x942) L6 - ERKERFENSTER KOPFZEILE - W100571 5/8"x4 3/8"x30 1/2" (16x112x774) L7 - GIEBELMOND - W100572 5/8"x4 3/8"x13" (16x112x330) L8 - CLUBHAUS WANDSCHIENE - W100569 5/8"x4 3/8"x40"...
  • Seite 17 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) M9 - WANDLEISTE - W100581 5/8"x3 3/8"x37 1/2" (16x86x951) M10 - WANDPLATTE - W100582 5/8"x3 3/8"x25" (16x86x634) M11 - WANDPLATTE - W100583 5/8"x3 3/8"x20" (16x86x508) M12 - WANDPLATTE - W100584 5/8"x3 3/8"x16 7/8" (16x86x428) M13 - WANDLEISTE - W100585 5/8"x3 3/8"x8 1/4"...
  • Seite 18 Identifizierung der Bauteile Holzkomponenten (NICHT MAßSTÄBLICH) N3 - GIEBELBRETT - W100590 5/8"x2 3/8"x31 1/2" (16x60x800) N4 - WANDPLATTE - W100591 (10) 5/8"x2 3/8"x23" (16x60x584) N5 - ERKERFENSTER BRETT - W100592 5/8"x2 3/8"x13 1/8" (16x60x332) N6 - GIEBELBRETT - W100593 5/8"x2 3/8"x13" (16x60x330) N7 - GIEBELBRETT - W100594 5/8"x2 3/8"x8"...
  • Seite 19 Identifizierung der Bauteile Eisenwaren (2) Y - ZUGSCHRAUBE WH 5/16x1 1/2 - H100026 CM - BOLZEN WH 5/16x1/2 - H100115 (11) (20) Z - ZUGSCHRAUBE WH 5/16x2 - H100027 (7) F - BOLZEN WH 5/16x1 - H100008 (15) AA - ZUGSCHRAUBE WH 5/16x2 1/2 - H100028 (36) H - BOLZEN WH 5/16x1 1/2 - H100010 (4) KY - BOLZEN WH 1/4x1/2"...
  • Seite 20 Identifizierung der Bauteile Eisenwaren (4) BN - SCHRAUBE PFH 8x1 - H100085 BR - SCHRAUBE PFH 8x1 1/8 - H100088 (246) (97) BQ - SCHRAUBE PFH 8x1 1/4 - H100087 (66) BP - SCHRAUBE PFH 8x1 1/2 - H100086 (99) CK - SCHRAUBE PFH 8x2 - H100111 (26) BT - SCHRAUBE PFH 8x2 1/2 - H100090 (15) BL - BLECHSCHRAUBE 14x3/4 - H100083 (4) CY - SCHRAUBE PWH 8x5/8 - H100128...
  • Seite 21 Identifizierung der Bauteile Eisenwaren (8) B - ZYLINDERMUTTER WH 5/16x5/8 - H100004 CB - SICHERUNGSSCHEIBE 17x30 - H100103 (66) D - ZYLINDERMUTTER WH 5/16x7/8 - H100005 (24) CD - UNTERLEGSCHEIBE 8x27 - H100105 (2) C - ZYLINDERMUTTER WH 5/16x1 1/2 - H100006 (7) CE - UNTERLEGSCHEIBE 9x18 - H100106 (19) E - ZYLINDERMUTTER WH 5/16x1 3/4 - H100007 (13) CG - SICHERUNGSSCHEIBE INT 8x15 - H100108...
  • Seite 22 Identifizierung der Bauteile Zubehör (NICHT MAßSTÄBLICH) (2) - T-30 TORX AUFSATZ - H100147 EK - RUTSCHE SCHIENE 8 'GRÜN RECHTS - A100054 (2) - T-40 TORX AUFSATZ - A100042 (1) EL - RUTSCHE SCHIENE 8 'GRÜN LINKS- A100055 (1) EM - RUTSCHBETT 8 'GELB- A100056 (1) DN - GLIDER SITZ DUNKELGRÜN - A100025 (2) FB - SCHAUKELSITZ GELB- A100070 (2) DO - KAPITÄNE GLIDER ARM GELB- A100026...
  • Seite 23 Identifizierung der Bauteile Zubehör (NICHT MAßSTÄBLICH) EV - KLETTERFELSEN - GRÜN ES - L WINKEL GRÜN 32x51 -A100064 -A100061 GD - L WINKEL 66x66x127 -A100140 EY - ROHR AUFSATZKAPPE STÜTZE -A100067 EX - GLIDER BÜCHSE BYD GRÜN EW - GLIDER STÜTZE BYD GRÜN -A100066 -A100065 FX - GRIFFELEMENT METALL GRÜN 381 c/c...
  • Seite 24 SB74 - SCHAUKELBALKEN - W102304 2"x5 1/4"x89 1/2" (50x134x2274) GD - L WINKEL 66x66x127 - A100140 (2) QZ - DREIECK PLATTE 100 5 LOCH - A100294 SCHWINGBALKENMONTAGE SCHRITT 1 BOLZEN WH BEFESTIGEN SIE (2) QZ DREIECKPLATTEN AUF DEN SCHAUKELBALKEN SB74 5/16x1-3/4 UND VERWENDE (3) 1-3 / 4 "BOLZEN, SICHERUNGSSCHEIBE UND 7/8"...
  • Seite 25 W71 - SCHAUKELBALKEN STÜTZE - H79 - ENDSTÜTZE - W100992 W102349 2"x3 3/8"x47 3/8" (50x86x1204) 1"x3 1/2"x42" (24x86x1072) E77 - WINKEL STREBE - W100991 H80 - GRUNDPLATTE - W100990 1 3/8"x3 3/8"x74 3/8" (36x86x1890) 1"x3 3/8"x87 3/8" (24x86x2218) SCHRITT 2 SETZEN SIE (2) 2-1/2"...
  • Seite 26 (4) EX - GLIDER BÜCHSE BYD GRÜN - A100066 (4) EY - ROHR AUFSATZKAPPE STÜTZE - A100067 EW - GLIDER STÜTZE BYD GRÜN - A100065 SCHRITT 3 BEFESTIGEN SIE DIE (2) QZ DREIECK PLATTEN MIT HILFE VON (2) 1-3/4" BOLZEN, SICHERUNGSSCHEIBE UND 7/8" ZYLINDERMUTTERN AND DER W71 SCHAUKELBALKEN STÜTZE BOLZEN WH (FIG.1).
  • Seite 27 8 FUß RUTSCHEN MONTAGE PHASE 1 SCHRITT 1 OBEN PLATZIEREN SIE DIE RUTSCHBETT STÜTZE MITTIG AUF DER UNTERSEITE 1/4" (0.635 CM) VON DER KANTE. ÜBERTRAGEN SIE DIE LÖCHER AUF DER PLATTE WIE UNTEN GEZEIGHT DURCH DAS RUTSCHBETT. VERWENDEN SIE EINEN 3/8" BOHRER. BEFESTIGEN SIE DIE RUTSCHBETT STÜTZE MIT HILFE DER GEZEIGTEN EISENWARE ZU DER RUTSCHE.
  • Seite 28 8 FUß RUTSCHEN MONTAGE PHASE 2 SCHRITT 2 • LEGEN SIE 1 RUTSCH SCHIENE AUF EINE EBENE FLÄCHE UN BEGINNEN SIE, RUTSCHBETT AND DER UNTERSEITE DER RUTSCH SCHIENE EINZUFÜGEN. SETZEN SIE DEN RUTSCH STÜTZE UNTEN IN DIE STÜTZTASCHE AND DER UNTERSEITE DER SCHIENE UND LASSEN SIE EINEN HELFER DAS RUTSCHBETT ZUR OBERSEITE DER RUTSCHE BIEGEN UND SETZEND SIE DAS BETT IN DEN RUTSCHHOLRAUM EIN.
  • Seite 29 L1 - LINKE WANDLEISTE - W102360 E1 - TURMBEIN - W102885 K1 - WANDLEISTE - W100562 5/8"x4 3/8"x63 7/8" (16x112x1624) 1 3/8"x3 3/8"x90 1/2" (36x86x2298) 5/8"x5 1/4"x63 7/8" (16x134x1624) H2 - RECHTE BODENSCHIENE - W100558 N1 - SCHWINGEN BLOCK - W100588 E2 - TURMBEIN - W102884 1"x3 3/8"x63 7/8"...
  • Seite 30 K2 - WANDLEISTE - W100563 M6 - BODENSCHIENE - W100578 K3 - VORDER BOGEN - W100564 5/8"x5 1/4"x40" (16x134x1016) 5/8"x3 3/8"x40" (16x86x1016) 5/8"x5 1/4"x40" (16x134x1016) M8 - WANDLEISTE - W100580 L3 - WANDLEISTE - W100568 L8 - CLUB HOUSE WANDLEISTE - W100569 5/8"x3 3/8"x40"...
  • Seite 31 J1 - DECK STREBE - W100561 M3 - BODENPLATTE - W100575 1"x2 3/8"x15 3/4" (24x60x400) (16) 5/8"x3 3/8"x41 7/8" (16x86x1064) L5 - BODENPLATTE - W100570 N2 - BODENPLATTE - W100589 5/8"x4 3/8"x37 1/8" (16x112x942) 5/8"x2 3/8"x41 7/8" (16x60x1064) SCHRITT 4 BEFESTIGEN SIE DIE (2) J1 DECKSTREBEN MIT (2) 1"...
  • Seite 32 M2 - BODENLÄUFER - W100574 5/8"x3 3/8"x63 7/8" (16x86x1624) ES - L WINKEL GRÜN 32x51 - A100061 SCHRITT 6 BEFESTIGEN SIE (2) ES L BRACKETS MIT (2) 3/4" BLECHSCHRAUBEN AN DEN ENDEN DER M2 BODENLÄUFER BEFESTIGEN SIE DIE ES-L WINKEL UND DEN M2 BODENLÄUFER MIT DEN (2) 3/4 BLECHSCHRAUBE "BLECHSCHRAUBEN AN DEN M6 UND M8...
  • Seite 33 M13 - WANDLEISTE - W100585 M1 - WANDLEISTE - W100573 5/8"x3 3/8"x8 1/4" (16x86x208) 5/8"x3 3/8"x63 7/8" (16x86x1624) M8 - WANDLEISTE - W100580 M14 - WANDLEISTE - W100586 5/8"x3 3/8"x40" (16x86x1016) 5/8"x3 3/8"x6 3/4" (16x86x172) SCHRITT 7 BEFESTIGEN SIE DIE M1 WANDLEISTE AN DEN E1 & E3 TURM-BEINEN MIT (2) 2" ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN.
  • Seite 34 M13 - WANDLEISTE - W100585 E4 - CLUBHAUS BEIN - W102883 1 5/8"x3 3/8"x8 1/4" (16x86x208) 3/8"x3 3/8"x43 3/8" (36x86x1102) (1) ES - L WINKEL GRÜN 32x51 - A100061 E5 - CLUBHAUS BEIN - W102882 1 M14 - WANDLEISTE - W100586 3/8"x3 3/8"x43 3/8"...
  • Seite 35 M9 - WANDLEISTE - W100581 L8 - CLUBHAUS WANDSCHIENE - W100569 G1 - SCHWINGENBALKEN BEFESTIGUNG - 5/8"x3 3/8"x37 1/2" (16x86x951) 5/8"x4 3/8"x40" (16x112x1016) W102365 1"x5 1/4"x37 3/8" (24x134x950) SCHRITT 9 MIT EINEM HAMMER (4) 5/16 EINSCHLAGMUTTERN IN DIE G1 SCHWINGENBALKEN BEFESTIGUNG EINSTECKEN BOLZEN WH 5/16x1-1/2...
  • Seite 36 N7 - GIEBELBRETT - W100594 H3 - DACHSPARREN - W100559 N3 - GIEBELBRETT - W100590 5/8"x2 3/8"x8" (16x60x202) 1"x3 3/8"x34" (24x86x864) 5/8"x2 3/8"x31 1/2" (16x60x800) N6 - GIEBELBRETT - W100593 L7 - GIEBELMOND - W100572 5/8"x2 3/8"x13" (16x60x330) 5/8"x4 3/8"x13" (16x112x330) SCHRITT 10 BEFESTIGEN SIE DIE N6 GIEBELBRETTERN AN (2) H3 DACHSPARREN MIT (2) 1-1 / 4"...
  • Seite 37 M17 - WANDLEISTE - W102881 5/8"x3 3/8"x40" (16x86x1016) GIEBELENDMONTAGE SCHRITT 11 OBERSEITE DES BRETTES ZUGSCHRAUBE WH 5/16x2-1/2 GIEBELENDMONTAGE 15/16" (2.38 cm) E1 & E2 SICHERUNGS SCHEIBE EXT 8x19 FIG. 1 RÜCKANSICHT M17 BEFESTIGUNGSOBERFLÄCHE SCHRITT 12 GIEBELENDSTÜCK UND M17 - WANDLEISTE MIT DEN (2) 2-1/2 "- ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN AN DEN E4 &...
  • Seite 38 M7 - WANDPLATTE - W100579 N4 - WANDPLATTE - W100591 M11 - WANDPLATTE - W100583 5/8"x3 3/8"x40" (16x86x1016) 5/8"x2 3/8"x23" (16x60x584) 5/8"x3 3/8"x20" (16x86x508) SCHRITT 13 BEFESTIGEN SIE DIE N4 WANDPLATTE MIT (12) 1-1 / 8" HOLZSCHRAUBEN AN M8 & L3 WANDSCHIENEN.
  • Seite 39 N8 - WANDPLATTE STÜTZE - W100595 M5 - WANDPLATTE - W100577 5/8"x2 3/8"x6 3/4" (16x60x170) 5/8"x3 3/8"x42" (16x86x1066) ES - L WINKEL GRÜN 32x51 - A100061 SCHRITT 14 BEFESTIGEN SIE (4) M5 WANDPLATTEN AN M17 & M13 WANDSCHIENEN MIT (16) 1-18" HOLZSCHRAUBEN BEFESTIGEN SIE (2) N8 WANDPLATTE STÜTZEN AN M5 WANDPLATTE MIT (4) 1-1 / 8"...
  • Seite 40 M16 - WANDPLATTE - W100599 M12 - WANDPLATTE - W100584 5/8"x3 3/8"x42" (16x86x1066) 5/8"x3 3/8"x16 7/8" (16x86x428) M15 - WANDPLATTE - W100587 M4 - WANDPLATTE - W100576 5/8"x3 3/8"x4 1/8" (16x86x106) 5/8"x3 3/8"x42" (16x86x1066) (2) ES - L WINKEL GRÜN 32x51 - A100061 SCHRITT 15 BEFESTIGEN SIE (2) M4 &...
  • Seite 41 K4 - TISCHFLÄCHE - W100565 H4 - TISCHSTÜTZE - W100560 5/8"x5 1/4"x37" (16x134x940) 1"x2"x4" (24x51x102) GK - FENSTERRAHMEN 216x267 - A100146 SCHRITT 16 BEFESTIGEN SIE (2) GK FENSTERRAHMEN AN DER AUSSENSEITE DER FESTUNG MIT (8) ¾“ PWH SCHRAUBEN SCHRAUBE PWH 8x3/4 RÜCKANSICHT SCHRITT 17...
  • Seite 42 N4 - WANDPLATTE - W100591 M4 - WANDPLATTE - W100576 5/8"x2 3/8"x23" (16x60x584) 5/8"x3 3/8"x42" (16x86x1066) SCHRITT 18 BEFESTIGEN SIE (4) N4 WANDPLATTEN MIT (8) 1-1 / 8 "HOLZSCHRAUBEN AN DER L1 LINKEN WANDSCHIENE UND M1 WANDSCHIENE BEFESTIGEN SIE (9) M4 WANDPLATTEN AN M1, L1 UND M9 WANDSCHIENEN MIT (45) 1-1 / 8"...
  • Seite 43 M10 - WANDPLATTE - W100582 5/8"x3 3/8"x25" (16x86x634) SCHRITT 19 BEFESTIGEN SIE (2) M10 WANDPLATTEN AN DER L2 RECHTEN WANDSCHIENE UND AN DEN M14 WANDSCHIENEN MIT (8) 1-1 / 8 "HOLZSCHRAUBEN SCHRAUBE PFH 8x1-1/8"...
  • Seite 44 N9 - ERKERFENSTER BRETT - W100596 5/8"x2 3/8"x6 1/4" (16x60x158) L6 - ERKERFENSTER KOPFZEILE - W100571 5/8"x4 3/8"x30 1/2" (16x112x774) N5 - ERKERFENSTER BRETT - W100592 GK - FENSTERRAHMEN 216x267 GREEN - A100146 5/8"x2 3/8"x13 1/8" (16x60x332) SCHRITT 20 BEGINNEN SIE IN DER MITTE, BOHREN SIE MIT EINEM 1/8 "BOHRER EIN VOHRBOHRLOCH UND BEFESTIGEN SIE DIE N9 ERKERFENSTER BRETTER AN DIE KANTE DER (2) L6 ERKERFENSTER KOPFZEILE MIT (4) 1"...
  • Seite 45 H74 - LINKER PFOSTEN - W100608 M73 - HINTERE STÜTZE - W100610 1"x3 3/8"x50 3/4" (24x86x1290) 5/8"x3 3/8"x19 1/4" (16x86x488) H76 - LEITERSPROSSE - W100611 H75 - RECHTER PFOSTEN - W100609 1"x3 3/8"x18 1/8" (24x86x460) 1"x3 3/8"x50 3/4" (24x86x1290) SCHRITT 22 BEFESTIGEN SIE (4) H76 LEITERSPROSSEN AN H74 LINKER PFOSTEN MIT (8) 2"...
  • Seite 46 R1 - DACHBRETT - W100597 (4) FX - GRIFFELEMENT METALL GRÜN 381 c/c - A100118 (14) 3/4"x5 1/2"x42 1/2" (18x140x1080) SCHRITT 24 VERWENDEN SIE DEN FX GRIFFELEMENT ALS VORLAGE, BOHREN SIE MIT EINEM 7/16 " BOHRER UND BEFESTIGEN SIE IHN AM E3 TOWER LEG MIT (2) 1" SCHRAUBEN, BOLZEN WH SICHERUNGSSCHEIBEN UND 7/8 "...
  • Seite 47 N82 - KLETTERWAND OBERKAPPE - W102364 H73 - KLETTERWANDSCHIENE - W102361 5/8"x2 3/8"x20 1/4" (16x60x514) 24"x86"x1237" (24x86x1237) (6) EV - KLETTERFELSEN - GRÜN - A100064 M72 - KLETTERWANDPLATTE - W103331 N83 - KLETTERWANDPLATTE LÖCHER -W102363 5/8"x3 3/8"x20 1/4" (16x86x514) 5/8"x3 3/8"x20 1/4" (16x86x514) SCHRITT 26 BEGINNEN SIE MIT DEM BEFESTIGEN DER EV...
  • Seite 48 SCHRITT 28 DIE RUTSCHE BAUGRUPPE WIE GEZEIGT IN DER ÖFFNUNG ZENTRIEREN BOLZEN WH BOHREN SIE MIT DEM BOHRBILD (3) LÖCHER IN DIE M3 BODENPLATTEN MIT EINEM 5/16x1/2 7/16" BOHRER UND BEFESTIGEN SIE DIE RUTSCHE BAUGRUPPE MIT (3) 1/2" BOLZEN, SICHERUNGSSCHEIBEN UND 5/8" ZYLINDERMUTTERN SICHERUNGS SCHEIBE EXT 12x19...
  • Seite 49 SCHRITT 29 BEFESTIGEN SIE DIE SCHAUKELBALKENMONTAGE AN DER G1 SCHAUKELBALKENHALTERUNG MIT (4) 1-1 / 4" SECHSKANTSCHRAUBEN, SCHRAUBE PWH FEDERSCHEIBEN UND UNTERLEGSCHEIBEN. 8x5/8 SECHSKANTSCH RAUBE BEFESTIGEN SIE DAS HC ID-SCHILD MIT DEN (4) 5/8 " SCHRAUBEN WIE 5/16x1-1/4 ABGEBILDET AN DER SCHWINGE. FEDERSCHEIBE SCHAUKELBALKENMONTAGE 5/16...
  • Seite 50 Kapitäne Glider ANMERKUNGEN • MONTIEREN SIE MIT EISENWAREN WIE GEZEIGT. UNTERLEGSCHEIBE 8x27 KONTERMUTTER SEILKETTE GRÜN 45" 5/16 (4 PLCS) BOLZEN WH 5/16x5 3/4 UNTERLEGSCHEIBE 8x27 KONTERMUTTER 5/16 SCHNELLVERBINDUNG (4 PLCS) BOLZEN WH 5/16x5 3/4 KAPITÄNE GLIDER ARM GELB (2 PLCS) GLIDER SITZ DUNKELGRÜN...
  • Seite 51 (6) KC - METALL ERDSPIESS BRAUN - A100178 FB - SCHAUKELSITZ GELB - A100070 (4) ZP - SEILKETTE GRÜN 51.25" - A100087 (8) FA - SCHNELLVERBINDUNG- A100069 (4) ZN - SEILKETTE GRÜN 45" - A100095 ANKERANWEISUNGEN BOLZEN WH NOTE: 1/4x1/2" WENN KEINE GRUNDPFÄHLE VERWENDET WERDEN, KANN DIE GARANTIE ERLÖSCHEN UND ZUGSCHRAUBE...
  • Seite 52 Marken hergestellt worden sind, einschließlich aber nicht beschränkt auf Backyard Botanical, Adventure Playsets und Leisure Time Products. Backyard Discovery gewährleistet für den Zeitraum von einem (1) Jahr ab dem ursprünglichen Erwerbsdatum, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist. Diese einjährige Gewährleistung/Garantie umfasst alle Teile einschließlich Holz, Metallteile und Zubehör/Accessoires.
