Backyard Atlantic Bedienungsanleitung Seite 41

K4 - TISCHFLÄCHE - W100565
(1)
5/8"x5 1/4"x37" (16x134x940)

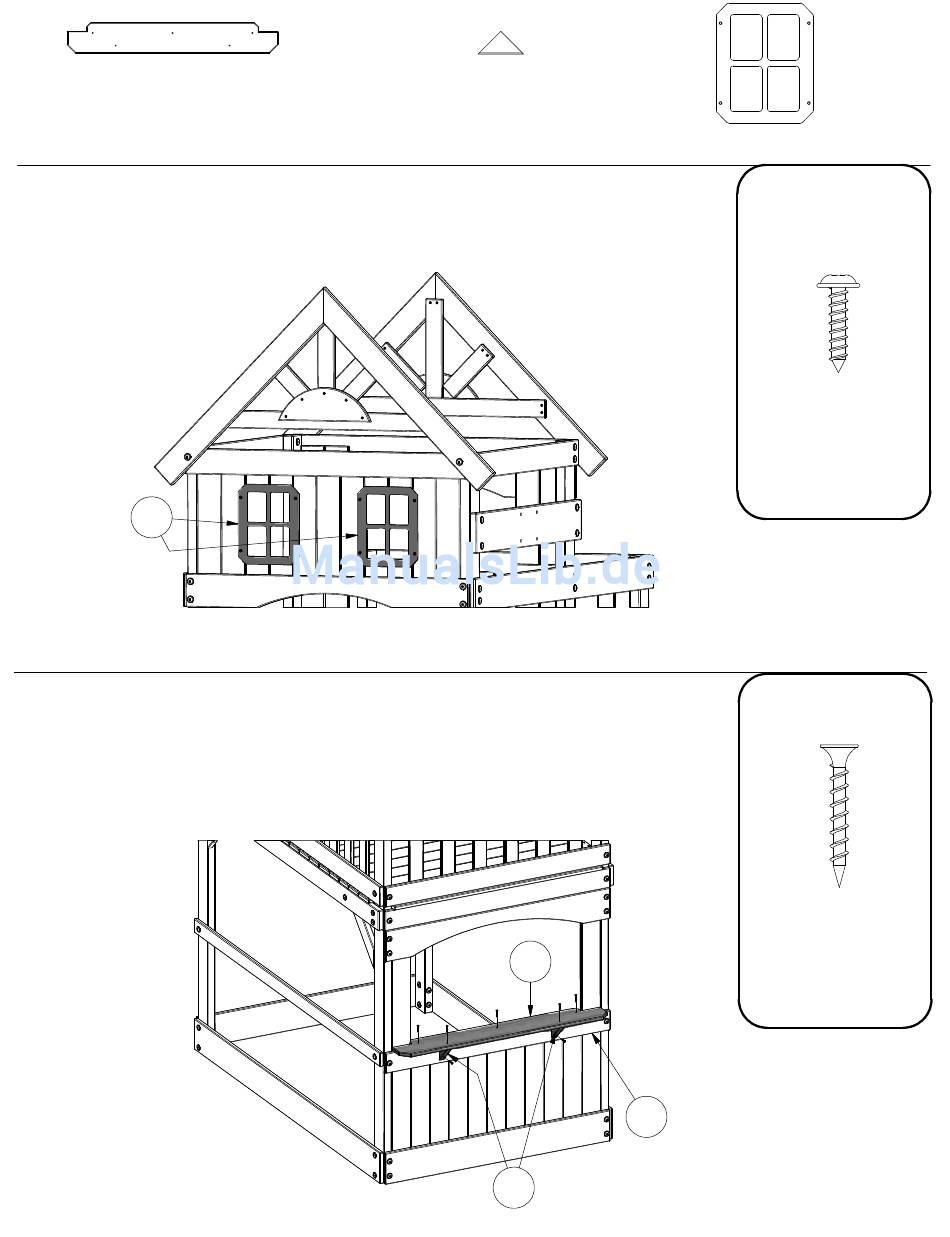

SCHRITT 16
BEFESTIGEN SIE (2) GK FENSTERRAHMEN AN DER AUSSENSEITE DER
FESTUNG MIT (8) ¾" PWH SCHRAUBEN
GK
SCHRITT 17
UNTER VERWENDUNG VON K4 ALS SCHABLONE VORBOHR MIT EINEM 1/8"
BOHRER UND DIE K4 TISCHPLATTE MIT (3) 1-1 / 4" HOLZSCHRAUBEN AN DER
KANTE DER M8 WANDSCHIENE BEFESTIGEN
BEFESTIGEN SIE DIE H4 TISCHSTÜTZE AN M8 WANDSCHIENE UND K4
TISCHFLÄCHE MIT (4) 1-1 / 4" HOLZSCHRAUBEN
H4 - TISCHSTÜTZE - W100560
(2)
1"x2"x4" (24x51x102)
RÜCKANSICHT
GK - FENSTERRAHMEN 216x267 - A100146
(2)
K4
M8
H4
SCHRAUBE PWH
(8)
8x3/4
SCHRAUBE PFH
(7)
8x1-1/4"
