Identifizierung der Bauteile

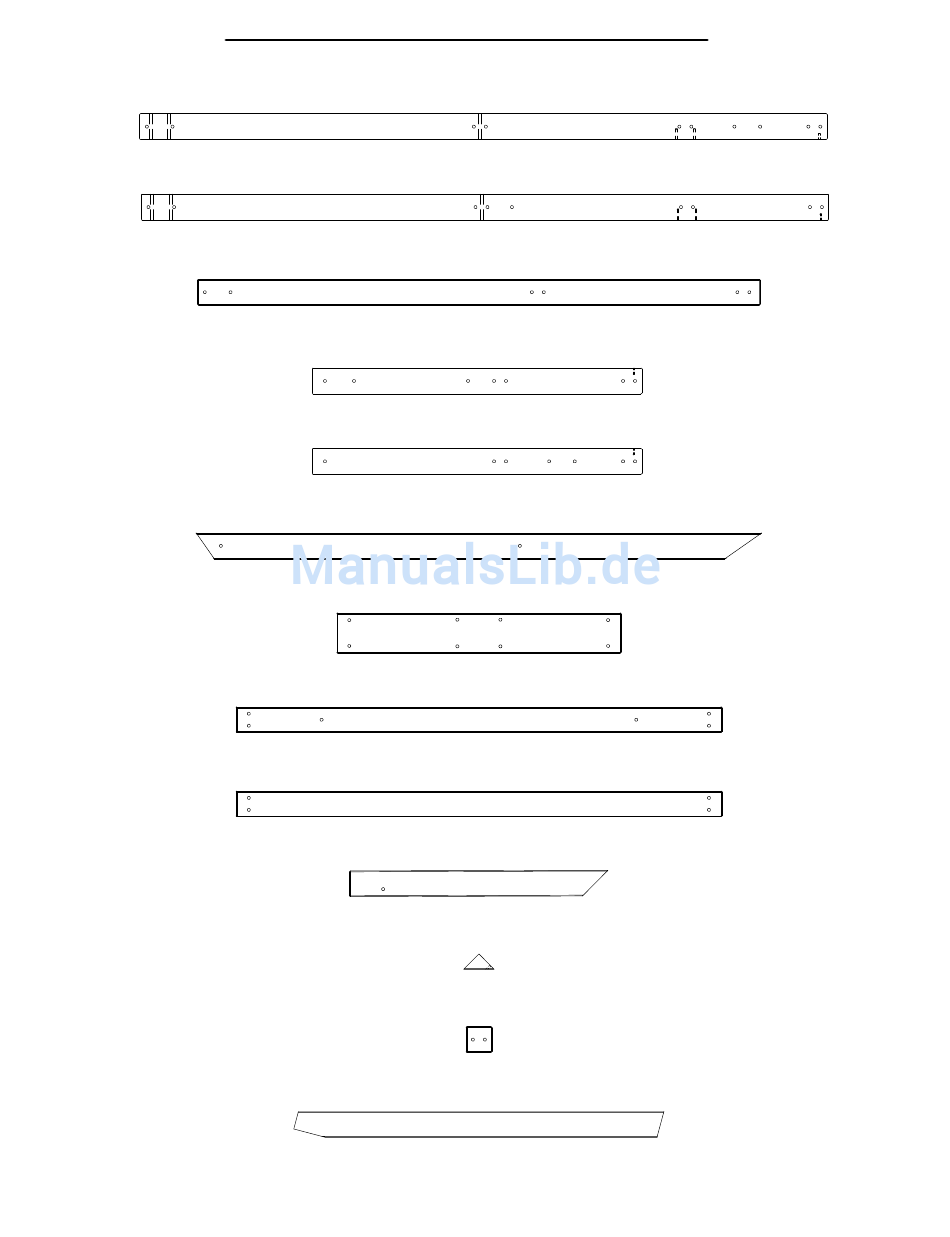

Holzkomponenten
(NICHT MAßSTÄBLICH)
E1 - TURMBEIN - W102885
(1)
1 3/8"x3 3/8"x90 1/2" (36x86x2298)
E2 - TURMBEIN - W102884
(1)
1 3/8"x3 3/8"x90 1/2" (36x86x2298)
E3 - TURMBEIN - W100553
(2)
1 3/8"x3 3/8"x74" (36x86x1880)
E4 - CLUBHAUS BEIN - W102883
(1)
1 3/8"x3 3/8"x43 3/8" (36x86x1102)
E5 - CLUBHAUS BEIN - W102882
(1)
1 3/8"x3 3/8"x43 3/8" (36x86x1102)
E77 - WINKEL STREBE - W100991
(2)
1 3/8"x3 3/8"x74 3/8" (36x86x1890)
G1 - SCHAUKELBALKEN BEFESTIGUNG - W102365
(1)
1"x5 1/4"x37 3/8" (24x134x950)
H1 - LINKE BODENSCHIENE - W100557
(1)
1"x3 3/8"x63 7/8" (24x86x1624)
H2 - RECHTE BODENSCHIENE - W100558
(1)
1"x3 3/8"x63 7/8" (24x86x1624)
H3 - DACHSPARREN - W100559
(4)
1"x3 3/8"x34" (24x86x864)
H4 - TISCHSTÜTZE - W100560
(2)
1"x2"x4" (24x51x102)
H5 - BODENSTÜTZE - W100598
(4)
1"x3 3/8"x3 3/8" (24x86x86)
H73 - KLETTERWANDSCHIENE - W102361
(2)
24"x86"x1237" (24x86x1237)
