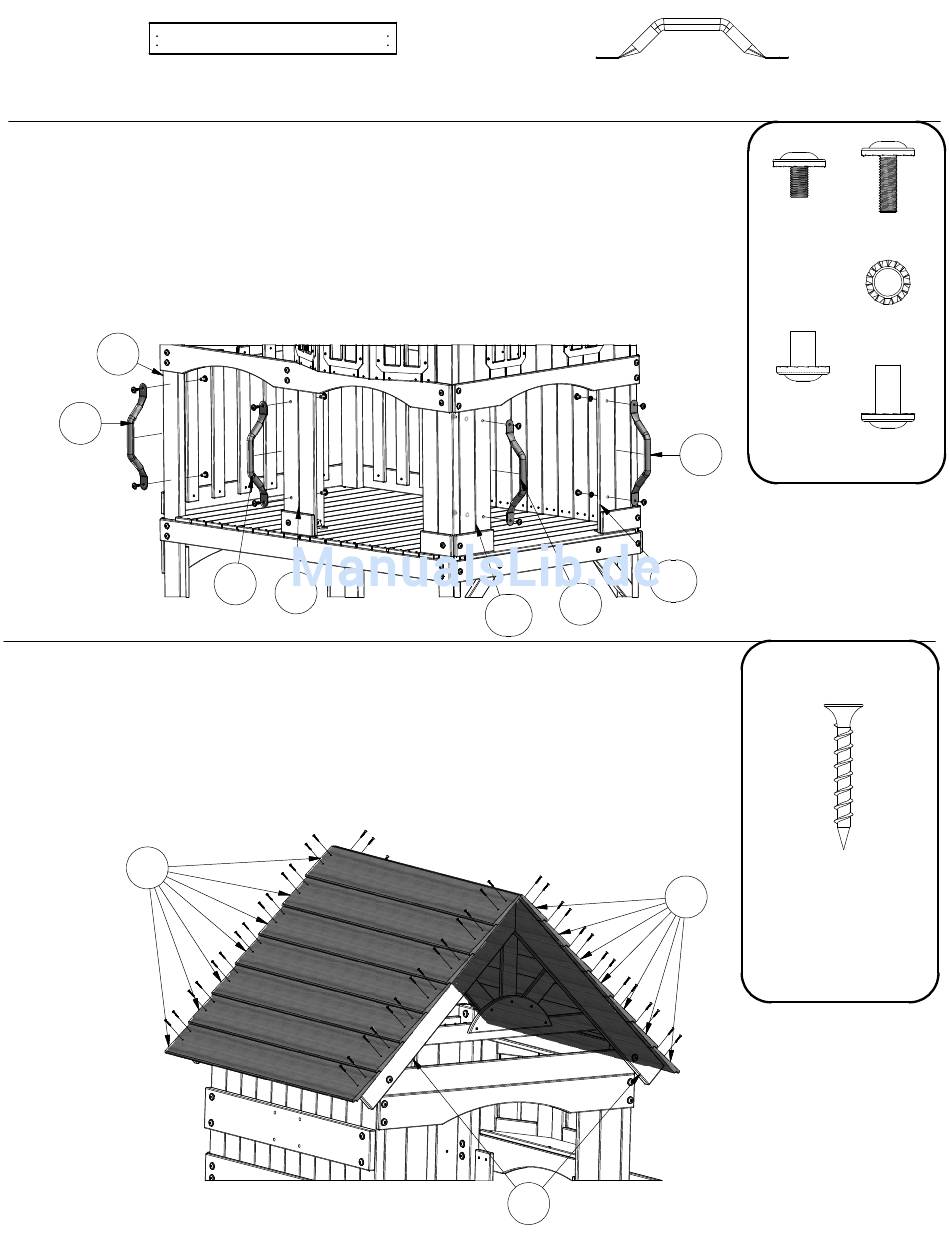

SCHRITT 24
VERWENDEN SIE DEN FX GRIFFELEMENT ALS VORLAGE, BOHREN SIE MIT EINEM 7/16 "
BOHRER UND BEFESTIGEN SIE IHN AM E3 TOWER LEG MIT (2) 1" SCHRAUBEN,
SICHERUNGSSCHEIBEN UND 7/8 " ZYLINDERMUTTERN
BEFESTIGEN SIE DEN FX- GRIFFELEMENT AM E4 CLUBHOUSE-BEIN MIT (2) 1 " BOLZEN ,
SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN
BEFESTIGEN SIE DEN FX- GRIFFELEMENT AN (2) M16-WANDPLATTEN MIT (4) 1/2 " BOLZEN,
SICHERUNGSSCHEIBEN UND 5/8" ZYLINDERMUTTERN
E3
FX
SCHRITT 25
BEGINNEND AN DER SPITZE DES DACHES, BEFESTIGEN R1 DACHBRETT BÜNDIG AN
DER SPITZE MIT EINEM 3" (7.62 CM) ÜBERHANG AN DER VORDER- UND RÜCKSEITE MIT
(4) 1-14" HOLZSCHRAUBEN
DIE RESTLICHEN (6) R1 DACHBRETTER MIT DEN (52) 1-1 / 4 " HOLZSCHRAUBEN
BÜNDIG (6) AN DIE GERADE MONTIERTE VERLEGEN UND DANN DEN VORGANG FÜR
DIE GEGENÜBERLIEGENDE DACHSEITE WIEDERHOLEN
R1
R1 - DACHBRETT - W100597
3/4"x5 1/2"x42 1/2" (18x140x1080)
FX
E4
(4) FX - GRIFFELEMENT METALL GRÜN 381 c/c - A100118
M16
FX
M16
H3
BOLZEN WH
(4)
5/16x1/2
(4)
(8)
ZYLINDERMUTTER
(4)
WH 5/16x5/8
ZYLINDERMUTTER
(4)
FX
SCHRAUBE PFH
(56)
8x1-1/4"
R1
BOLZEN WH
5/16x1
SICHERUNGS
SCHEIBE EXT
12x19
WH 5/16x7/8
