G1 - SCHWINGENBALKEN BEFESTIGUNG -
(1)
W102365 1"x5 1/4"x37 3/8" (24x134x950)

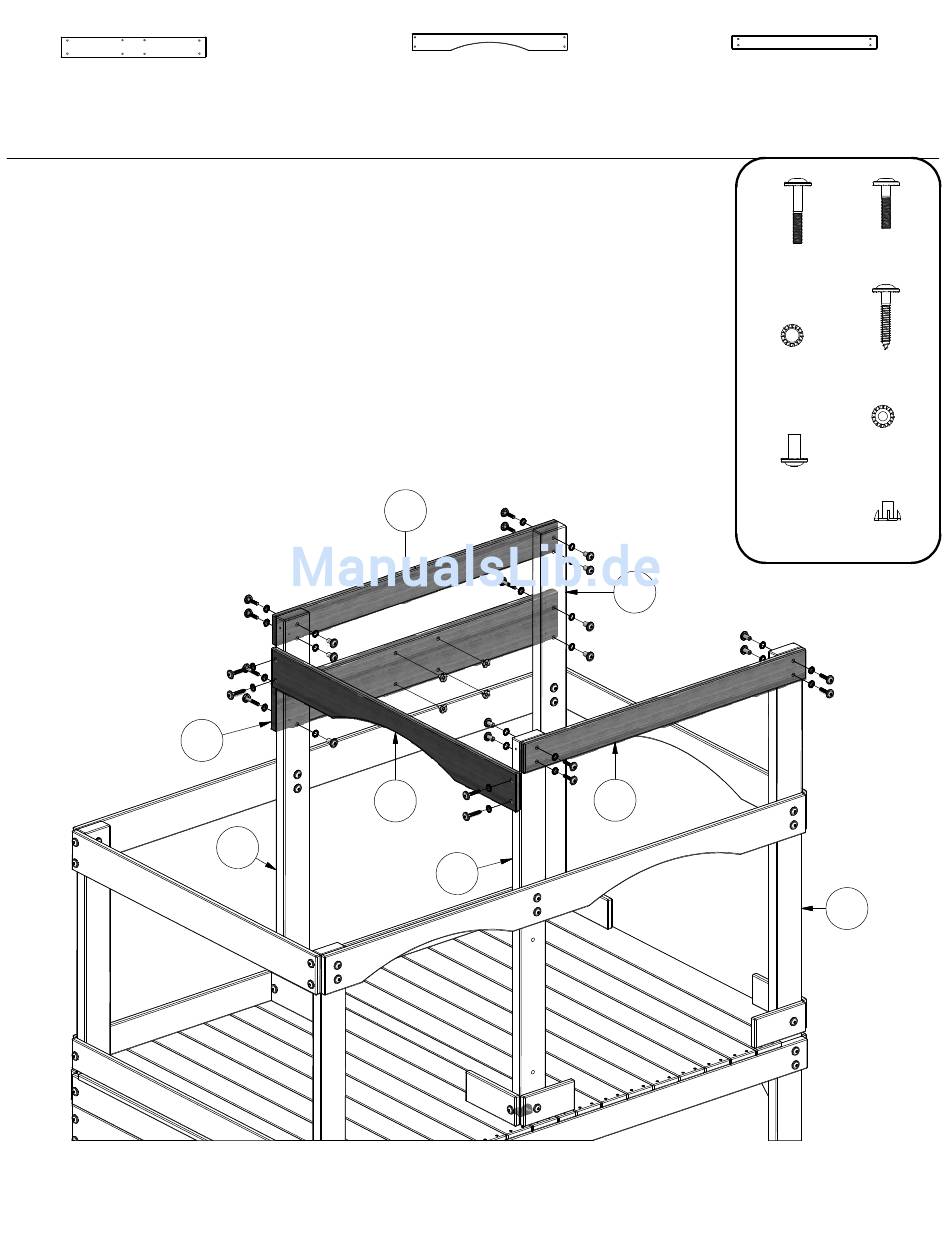

SCHRITT 9
MIT EINEM HAMMER (4) 5/16 EINSCHLAGMUTTERN IN DIE G1 SCHWINGENBALKEN
BEFESTIGUNG EINSTECKEN
BEFESTIGEN SIE DIE M9 WANDSCHIENE AN E1 TURMBEIN UND E5 CLUB HOUSE BEIN
MIT (4) 1-1 / 2" BOLZEN , SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN
BEFESTIGEN SIE DIE G1-SCHWINGENBALKENBEFESTIGUNG AN E1 TURMBEIN UND E5
CLUBHAUSBEIN MIT (4) 2" BOLZEN , SICHERUNGSSCHEIBE UND 7/8"
ZYLINDERMUTTERN
BEFESTIGEN SIE DIE M9 WANDSCHIENE AN E2 TURMBEIN UND E4 CLUBHAUSBEIN
MIT (4) 1-1 / 2 "BOLZEN, SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN
BEFESTIGEN SIE DIE L8 CLUBHOUSE WANDSCHIENE AN DEN E4 UND E5
CLUBHAUSBEIN MIT (4) 2" ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN
G1
L8 - CLUBHAUS WANDSCHIENE - W100569
(1)
5/8"x4 3/8"x40" (16x112x1016)
M9
L8
E5
E1
M9
E4
M9 - WANDLEISTE - W100581
(2)
5/8"x3 3/8"x37 1/2" (16x86x951)
BOLZEN WH
(8)
5/16x1-1/2
BOLZEN WH
(4)
5/16x2
SICHERUNGS
(12)
SCHEIBE EXT
ZUGSCHRAUBE
(4)
12x19
WH 5/16x2
SICHERUNGS
(16) SCHEIBE EXT
ZYLINDERMUTTER
(12)
WH 5/16x7/8
EINSCHLAGMUTTER
(4)
5/16
E2
8x19
