Backyard Atlantic Bedienungsanleitung Seite 45

H74 - LINKER PFOSTEN - W100608
(1)
1"x3 3/8"x50 3/4" (24x86x1290)
H75 - RECHTER PFOSTEN - W100609
(1)
1"x3 3/8"x50 3/4" (24x86x1290)

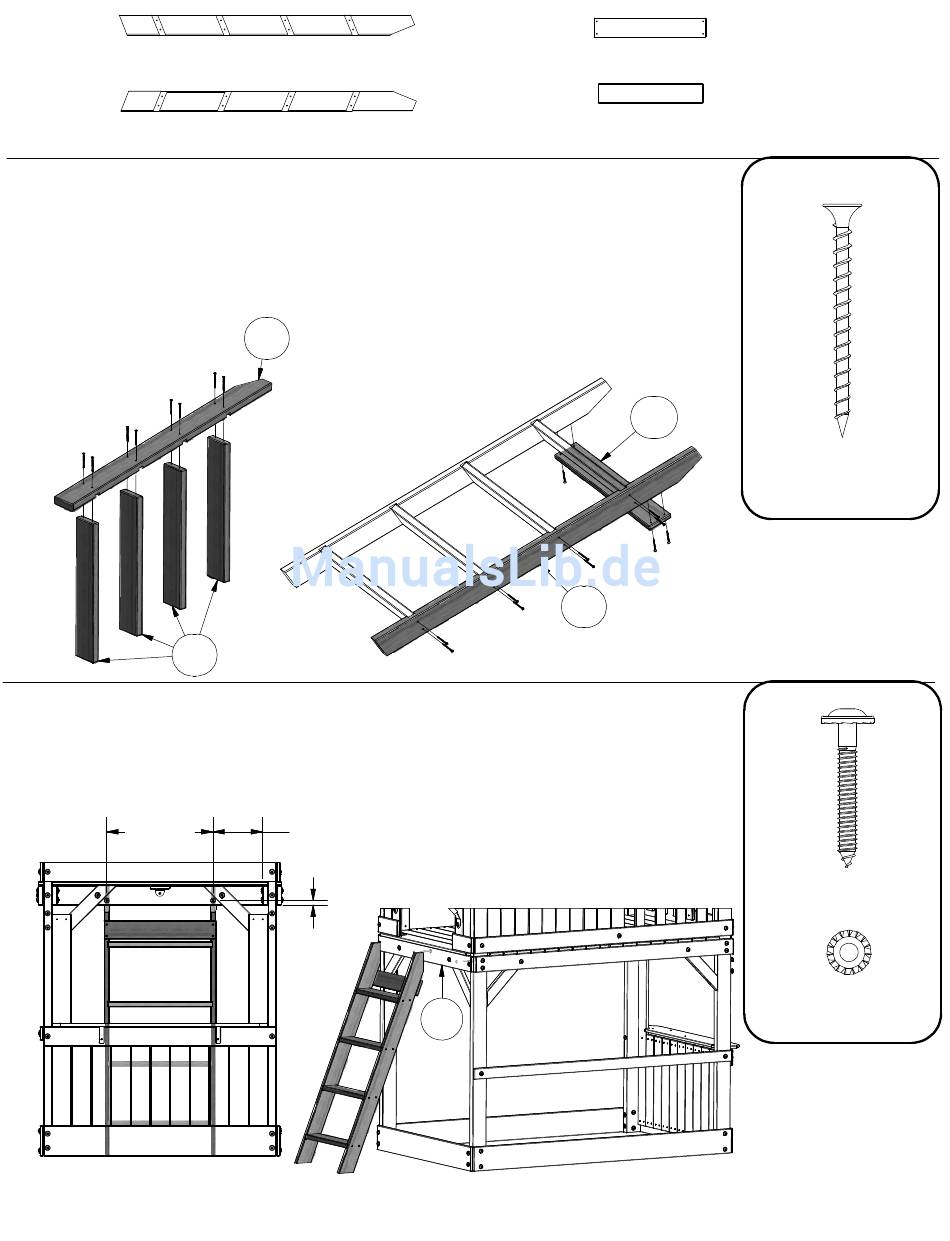

SCHRITT 22
BEFESTIGEN SIE (4) H76 LEITERSPROSSEN AN H74 LINKER PFOSTEN MIT (8) 2" HOLZSCHRAUBEN.
BEFESTIGEN SIE DIE RECHTER PFOSTEN H75 MIT DEN (8) 2" HOLZSCHRAUBEN AN DEN H76
LEITERSPROSSEN.
BEFESTIGEN SIE DIE M73 HINTERE STÜTZE MIT DEN (4) 2 " HOLZSCHRAUBEN AN DEN H74 UND H75
PFOSTEN.
H76
SCHRITT 23
BOHR EIN VOHRBOHRLOCH MIT 1/8 " BOHRER UND BEFESTIGEN LEITERANORDNUNG
AN M6 BODENSCHIENE MIT (2) 2-1 / 2" LAG SCHRAUBEN UND SICHERUNGSSCHEIBEN
18 1/4"
(46.36 CM)
H74
8 1/2" (21.6 CM)
13/16"
(2.06 CM)
M73 - HINTERE STÜTZE - W100610
(1)
5/8"x3 3/8"x19 1/4" (16x86x488)
H76 - LEITERSPROSSE - W100611
(4)
1"x3 3/8"x18 1/8" (24x86x460)
H75
M6
M73
(20)
(2)
(2)
SCHRAUBE PFH
8x2
ZUGSCHRAUBE
WH 5/16x2-1/2
SICHERUNGS
SCHEIBE EXT
8x19
