Backyard Atlantic Bedienungsanleitung Seite 24

SB74 - SCHAUKELBALKEN - W102304
(1)
2"x5 1/4"x89 1/2" (50x134x2274)

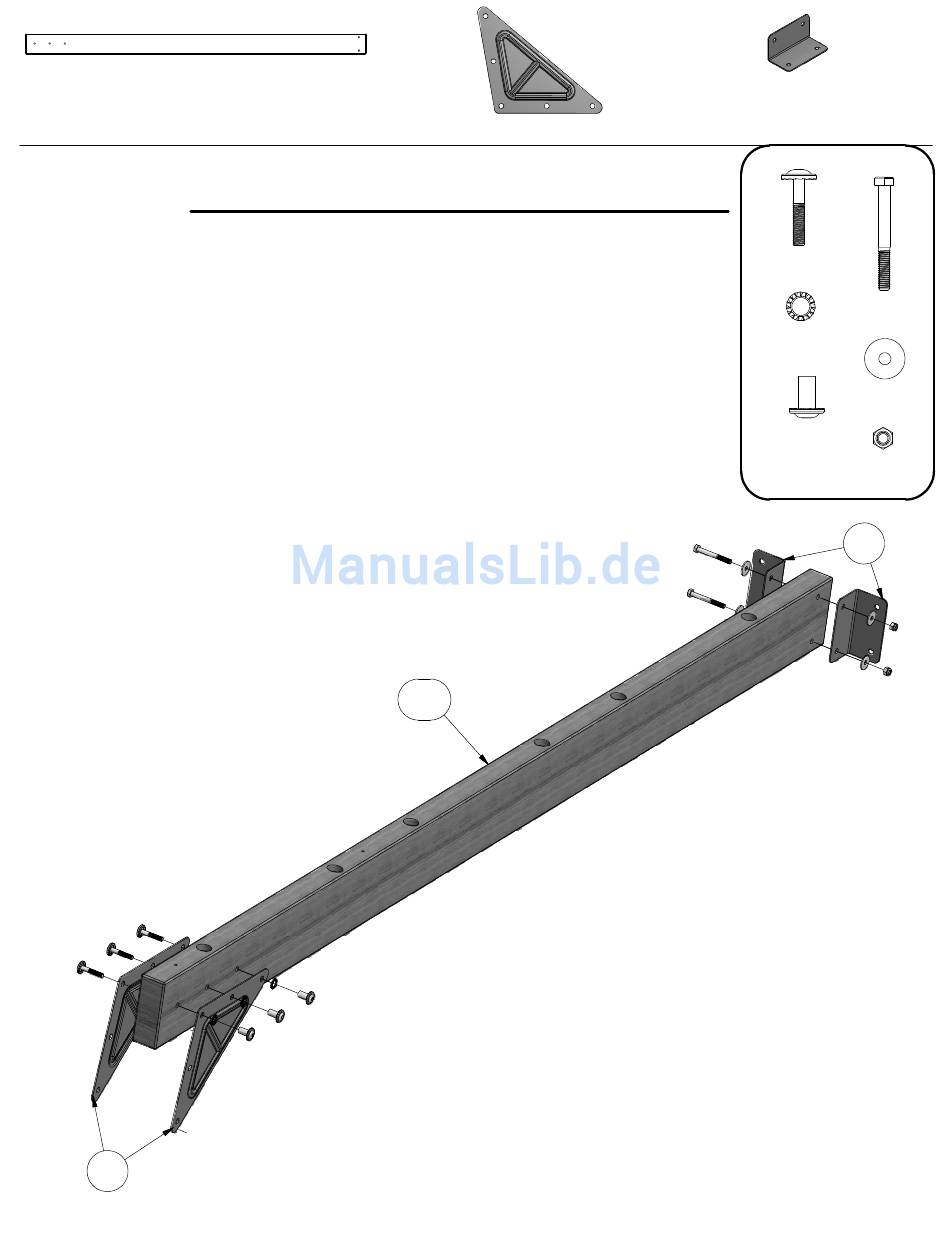

SCHWINGBALKENMONTAGE
SCHRITT 1
BEFESTIGEN SIE (2) QZ DREIECKPLATTEN AUF DEN SCHAUKELBALKEN SB74
UND VERWENDE (3) 1-3 / 4 "BOLZEN, SICHERUNGSSCHEIBE UND 7/8"
ZYLINDERMUTTER .
BEFESTIGEN (2) GD L WINKEL MIT (2) 2-3/4" SECHSKANTSCHRAUBE, (4)
UNTERLEGSCHEIBE UND (2) 5/16" KONTERMUTTER AM SB74 SCHAUKELBALKEN.
QZ
(2) QZ - DREIECK PLATTE 100 5 LOCH - A100294
SB74
GD - L WINKEL
(2)
66x66x127 - A100140
BOLZEN WH
(3)
5/16x1-3/4
SECHSKANTSCH
(2)
SICHERUNGS
(3) SCHEIBE EXT
12x19
(4)
ZYLINDERMUTTER
(3)
WH 5/16x7/8
(2)
RAUBE
5/16x2-3/4
UNTERLEG-
SCHEIBE
8x27
KONTERMUTTER
5/16
GD
