Backyard Atlantic Bedienungsanleitung Seite 26

EW - GLIDER STÜTZE BYD GRÜN - A100065
(2)

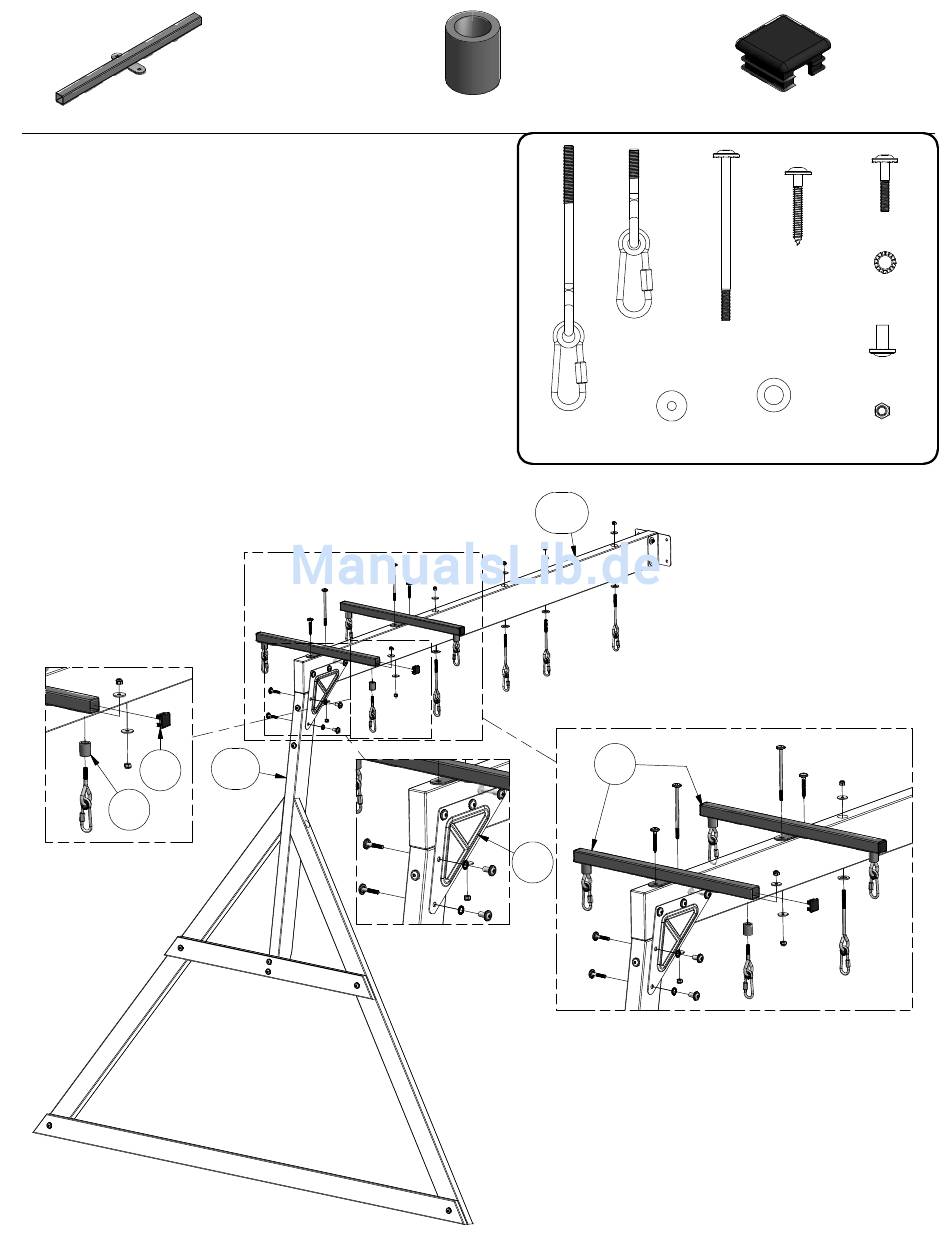

SCHRITT 3
BEFESTIGEN SIE DIE (2) QZ DREIECK PLATTEN MIT HILFE VON (2)
1-3/4" BOLZEN, SICHERUNGSSCHEIBE UND 7/8" ZYLINDERMUTTERN
AND DER W71 SCHAUKELBALKEN STÜTZE
(FIG.1).
SETZEN SIE DIE (4) SCHAUKEL AUFHÄNGUNG SCHNELLVERBINDUNG
IN DIE (4) EX BUCHSEN EIN UND BEFESTIGEN SIE DANN DIE
SCHAUKEL AUFHÄNGUNG SCHNELLVERBINDUNG AN DIE EW
GLIDER STÜTZE MIT (4) UNTERLEGSCHEIBEN UND 5/16"
SICHERUNGSMUTTERN, SIEHE ABBILDUNG(FIG.2).
SETZEN SIE DIE (4) EY GLIDER SCHUTZKAPPEN WIE GEZEIGT IN DIE
ENDEN DER EW GLIDER STÜTZE(FIG.2).
SETZEN SIE DEN SCHAUKEL AUFHÄNGUNG SCHNELLVERBINDUNG
UND DIE SICHERUNGSSCHEIBE IN DIE LÖCHER IN DER KANTE DES
SB74 SCHAUKELBALKEN EIN. SICHERN SIE DIE AUFHÄNGUNG MIT
HILFE VON UNTERLEGSCHEIBEN UND 5/16" SICHERUNGSMUTTERN
AND DEN SB74 SCHAUKELBALKEN (FIG.3).
BEFESTIGEN SIE DIE EW GLIDER STÜTZE MIT DEN (2) 2-1/2"
ZUGSCHRAUBEN, 5-3/4" BOLZEN, UNTERLEGSCHEIBEN UND 5/16"
SICHERUNGSMUTTERN AND DEN SB74 SCHAUKELBALKEN WIE
ABGEBILDET. (FIG.3).
EY
EX
FIG. 2
(4) EX - GLIDER BÜCHSE BYD GRÜN - A100066
W71
(4)
SCHNELLVERBINDUNG
SCHAUKEL
(4)
AUFHÄNGUNG
SCHNELLVERBINDUNG
SB74
QZ
FIG. 1
(4) EY - ROHR AUFSATZKAPPE STÜTZE - A100067
ZUGSCHRAUBE
(2)
WH 5/16x2-1/2
BOLZEN WH
SCHAUKEL
(2)
AUFHÄNGUNG
5/16x5-3/4
SICHERUNGS
WASHER
SCHEIBE
(10) (4)
FLAT 8x27
17x30
EW
FIG. 3
BOLZEN WH
(2)
5/16x1-3/4
SICHERUNGS
(2) SCHEIBE EXT
12x19
ZYLINDERMUTTER
(2)
WH 5/16x7/8
KONTERMUTTER
(10)
5/16
