Backyard Atlantic Bedienungsanleitung Seite 29

E1 - TURMBEIN - W102885
(1)
1 3/8"x3 3/8"x90 1/2" (36x86x2298)
E2 - TURMBEIN - W102884
(1)
1 3/8"x3 3/8"x90 1/2" (36x86x2298)
E3 - TURMBEIN - W100553 1
(2)
3/8"x3 3/8"x74" (36x86x1880)

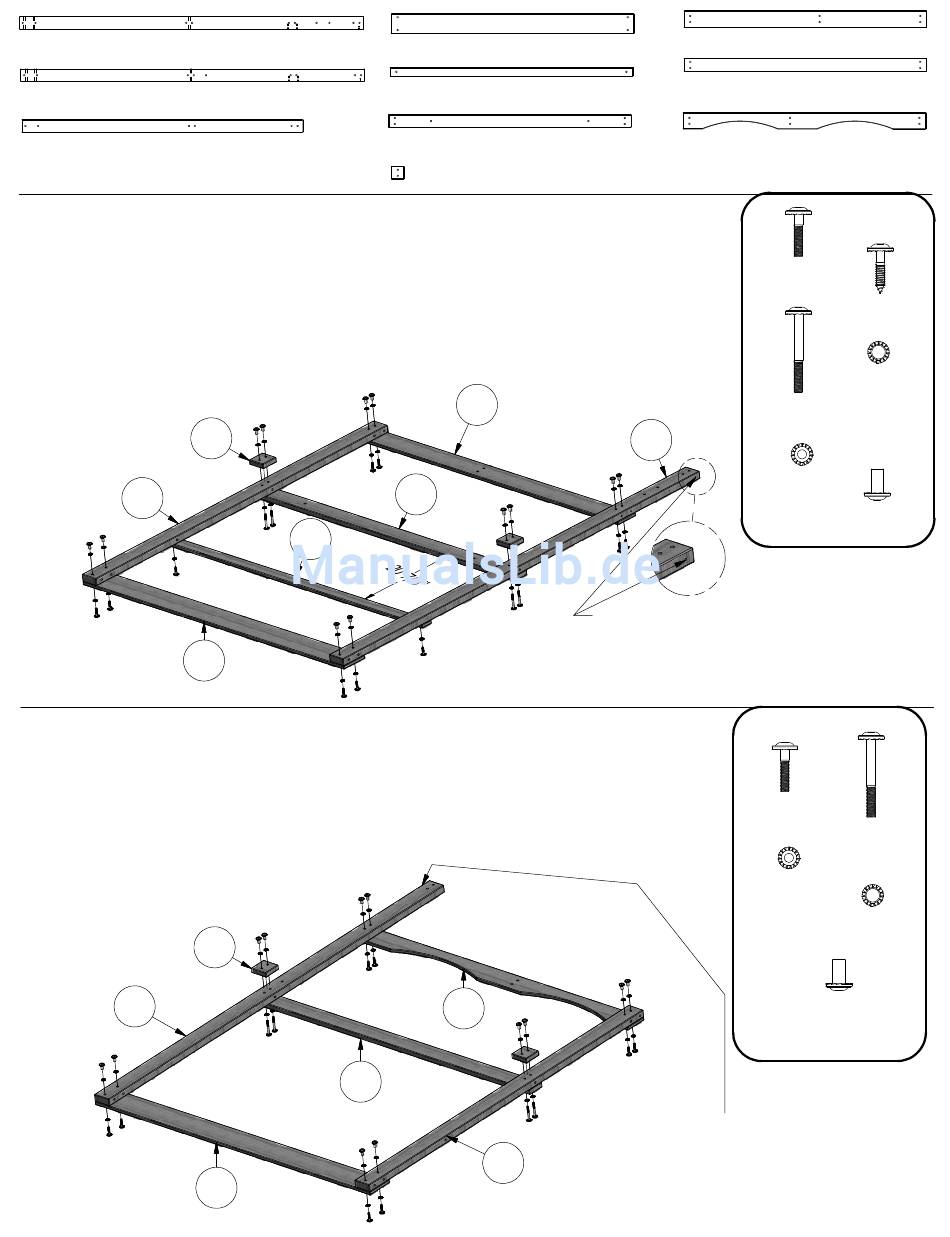

SCHRITT 1
LEGEN SIE EINEN E1 UND EINEN E3 FORT STÜTZEN FLACH AUF DEN BODEN.
BEFESTIGEN SIE DIE K1 WANDLEISTE AN DEN E1 AND E3 FORT STÜTZEN MIT (4) 1-1/2" BOLZEN,
SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTER.
BEFESTIGEN SIE DEN N1 SCHWINGEN BLOCK MIT DEN (2) 1-1/2" ZUGSCHRAUBEN UND
SICHERUNGSCHEIBEN AND DEN E1 UND E3 FORT STÜTZEN.
BEFESTIGEN SIE DIE H1 LINKE BODENSCHIENE UND DIE H5 BODENSTÜTZE AN DEN E1 UND E3
FORT STÜTZEN MIT (4) 2-3/4" BOLZEN, SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN.
BEFESTIGEN SIE DIE L1 LINKE WANDLEISTE AN E1 UND E3 FORT STÜTZEN MIT (4) 1- 1/2" BOLZEN,
SICHERUNGSCHEIBEN UND 7/8" ZYLINDERMUTTERN
H5
E3
K1
SCHRITT 2
LEGEN SIE EINEN E1 UND EINEN E3 FORT STÜTZEN FLACH AUF DEN BODEN.
BEFESTIGEN SIE DIE K1 WANDLEISTE AN DEN E1 AND E3 FORT STÜTZEN MIT (4) 1-1/2"
BOLZEN, SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTER.
BEFESTIGEN SIE DIE H1 RECHTE BODENSCHIENE UND DIE H5 BODENSTÜTZE AN DEN
E1 UND E3 FORT STÜTZEN MIT (4) 2-3/4" BOLZEN, SICHERUNGSSCHEIBEN UND 7/8"
ZYLINDERMUTTERN.
BEFESTIGEN SIE DIE L1 RECHTE WANDLEISTE AN E1 UND E3 FORT STÜTZEN MIT (4) 1-
1/2" BOLZEN, SICHERUNGSCHEIBEN UND 7/8" ZYLINDERMUTTERN
E2
N1
H5
H2
K1
K1 - WANDLEISTE - W100562
(2)
5/8"x5 1/4"x63 7/8" (16x134x1624)
N1 - SCHWINGEN BLOCK - W100588
(1)
5/8"x2 3/8"x63 7/8" (16x60x1624)
H1 - LINKE BODENSCHIENE - W100557
(1)
1"x3 3/8"x63 7/8" (24x86x1624)
H5 - BODENSTÜTZE - W100598
(4)
1"x3 3/8"x3 3/8" (24x86x86)
L1
H1
L2
E3
L1 - LINKE WANDLEISTE - W102360
(1)
5/8"x4 3/8"x63 7/8" (16x112x1624)
H2 - RECHTE BODENSCHIENE - W100558
(1)
1"x3 3/8"x63 7/8" (24x86x1624)
L2 - RECHTE WANDLEISTE - W100567
(1)
5/8"x4 3/8"x63 7/8" (16x112x1624)
(8)
(4)
E1
(14)
DIESES KANTE VORBOHRUNG SOLLTE
NACH AUSSEN ZEIGEN UND SICH AN DER
OBERSEITE DER PLATTE BEFINDEN,
DAMIT ES WÄHREND DER MONTAGE
RICHTIG AUSGERICHTET WERDEN KANN
BOLZEN WH
(8)
5/16x1-1/2
SICHERUNGS
(12)
SCHEIBE EXT
DIESES KANTE VORBOHRUNG SOLLTE
NACH AUSSEN ZEIGEN UND SICH AN DER
OBERSEITE DER PLATTE BEFINDEN,
DAMIT ES WÄHREND DER MONTAGE
RICHTIG AUSGERICHTET WERDEN KANN
BOLZEN WH
5/16x1-1/2
ZUGSCHRAUBE
(2)
WH 5/16x1-1/2
SICHERUNGS
(12) SCHEIBE EXT
12x19
BOLZEN WH
5/16x2-3/4
SICHERUNGS
SCHEIBE EXT
8x19
ZYLINDERMUTTER
(12)
WH 5/16x7/8
BOLZEN WH
(4)
5/16x2-3/4
8x19
SICHERUNGS
SCHEIBE EXT
(12)
12x19
ZYLINDERMUTTER
(12)
WH 5/16x7/8
