Backyard Atlantic Bedienungsanleitung Seite 34

E4 - CLUBHAUS BEIN - W102883 1
(1)
3/8"x3 3/8"x43 3/8" (36x86x1102)
E5 - CLUBHAUS BEIN - W102882 1
(1)
3/8"x3 3/8"x43 3/8" (36x86x1102)

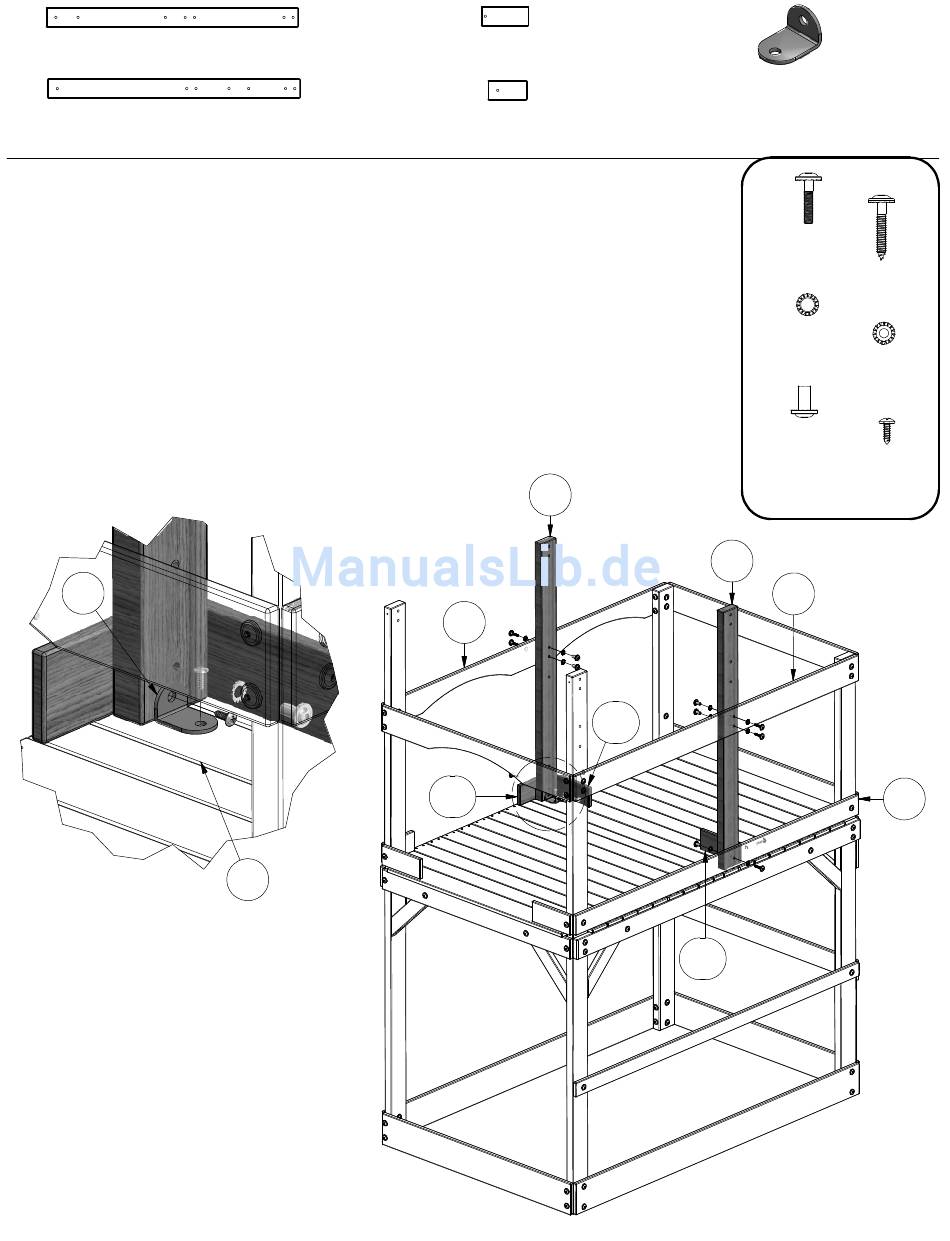

SCHRITT 8
BEFESTIGEN SIE DAS E4 CLUBHAUSBEIN AN DER L2 RECHTEN WANDSCHIENE MIT (2) 1- 1/2"
BOLZEN, SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN.
BEFESTIGEN SIE DIE M14 WANDLEISTE AN DAS E4 CLUBHAUSBEIN MIT (2) 1- 1/2" BOLZEN,
SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN.
BEFESTIGEN SIE DEN ES L-WINKEL MIT DEN (2) 3/4" BLECHSCHRAUBEN AM E4
CLUBHOUSEBEIN UND AN DER M3 BODENPLATTE.
BEFESTIGEN SIE DIE M13 WANDLEISTE AN DAS E4 CLUBHAUSBEIN MIT EINER 2"
ZUGSCHRAUBE UND EINE SICHERUNGSSCHEIBEN.
BEFESTIGEN SIE DAS E5 CLUBHAUSBEIN AN DER L1 LINKE WANDSCHIENE MIT (2) 1- 1/2"
BOLZEN, SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN.
BEFESTIGEN SIE DAS E5 CLUBHAUSBEIN AN DIE M1 WANDLEISTE MIT (2) 1- 1/2" BOLZEN,
SICHERUNGSSCHEIBEN UND 7/8" ZYLINDERMUTTERN.
BEFESTIGEN SIE DIE M13 WANDLEISTE AN DAS E5 CLUBHAUSBEIN MIT EINER 2"
ZUGSCHRAUBE UND EINE SICHERUNGSSCHEIBEN.
ES
(2)
(1)
M3
M13 - WANDLEISTE - W100585
5/8"x3 3/8"x8 1/4" (16x86x208)
M14 - WANDLEISTE - W100586
5/8"x3 3/8"x6 3/4" (16x86x172)
E4
L2
M13
M14
(1) ES - L WINKEL GRÜN 32x51 - A100061
BOLZEN WH
(6)
5/16x1-1/2
SICHERUNGS
(6)
SCHEIBE EXT
12x19
ZYLINDERMUTTER
(6)
WH 5/16x7/8
(2)
E5
L1
M13
ZUGSCHRAUBE
(2)
WH 5/16x2
SICHERUNGS
(8) SCHEIBE EXT
8x19
BLECHSCHRAUBE
14x3/4
M1
