Backyard Atlantic Bedienungsanleitung Seite 30

K2 - WANDLEISTE - W100563
(2)
5/8"x5 1/4"x40" (16x134x1016)
M8 - WANDLEISTE - W100580
(2)
5/8"x3 3/8"x40" (16x86x1016)

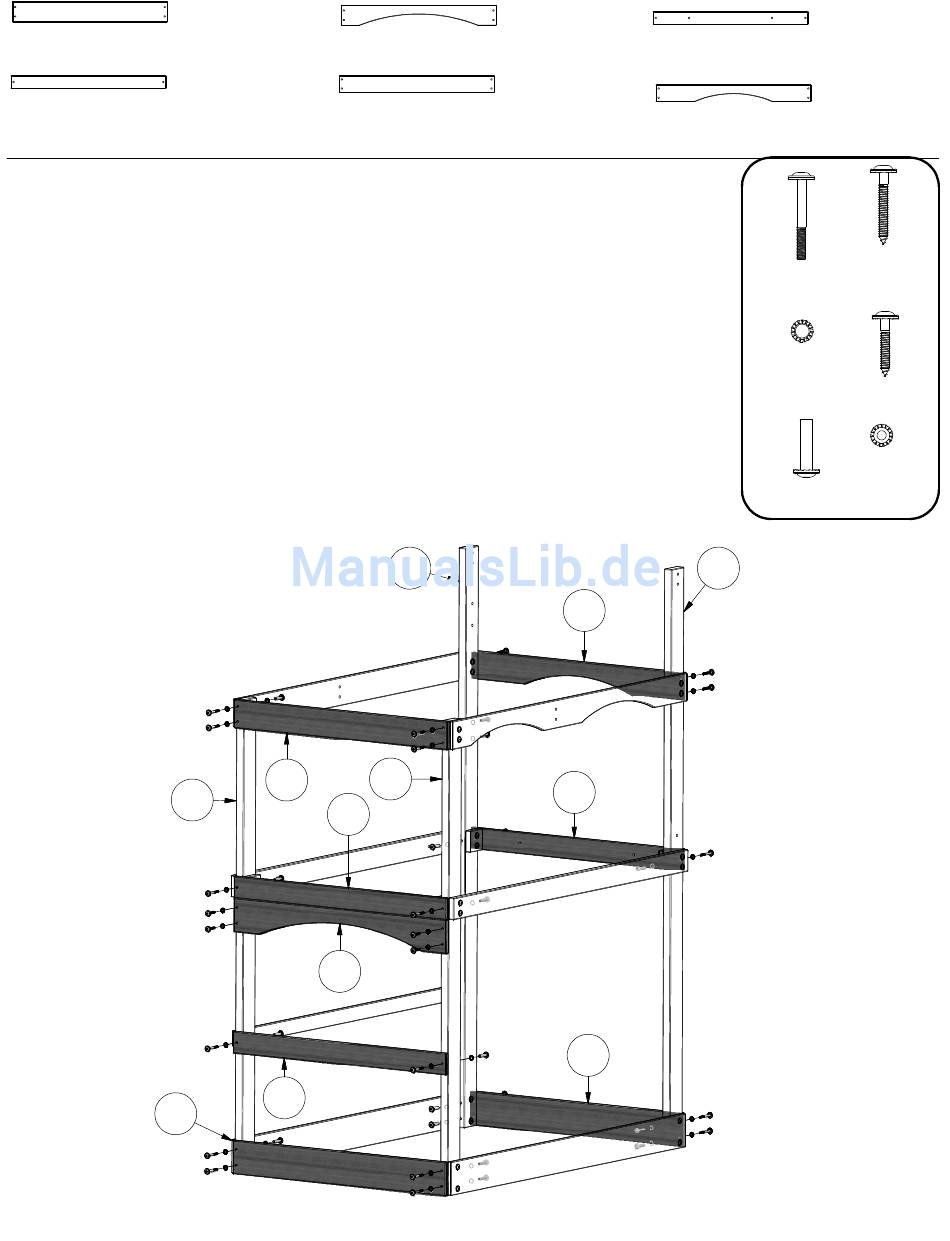

SCHRITT 3
STELLEN SIE DIE FORT STÜTZEN BAUGRUPPEN AUF UND BEFESTIGESN SIE DIE (2) K2
WANDLEISTEN AND DEN E1 & E2 TURMBEINEN UND DEN (2) E3 TURMBEINEN MIT (8) 2-3/4"
BOLZEN, SICHERUNGSCHEIBEN UND 1-3/4" ZYLINDERMUTTERN.
BEFESTIGEN SIE DIE (2) M8 WANDLEISTE MIT (4) 2-3/4" BOLZEN, SICHERUNGSCHEIBEN UND 1-3/4"
ZYLINDERMUTTERN AN DEM E3 TURMBEINEN
UNTER VERWENDUNG MIT K3 ALS EINE SCHABLONE, BOHR EIN VORBOHRLOCH MIT EINEM 1/8"
BOHRER UND BEFESTIGEN DEN K3 VORDER BOGEN AND DEM E3 TURMBEIN MIT (4) 2"
ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN.
BEFESTIGEN SIE DIE L3 WANDLEISTEUSING MIT(4) 2-3/4" BOLZEN, SICHERUNGSSCHEIBEN
UND1-3/4" ZYLINDERMUTTERN AND DEN E3 TURMBEINEN
BEFESTIGEN SIE DIE M6 BODENSCHIENE MIT (2) 2-3/4" BOLZEN, SICHERUNGSSCHEIBEN UND1-3/4"
ZYLINDERMUTTERN AND DEN E1 & E2 TURMBEINEN.
UNTER VERWENDUNG MIT L8 ALS EINE SCHABLONE, BOHR EIN VORBOHRLOCH MIT EINEM 1/8"
BOHRER UND BEFESTIGEN L8 CLUB HOUSE WANDLEISTE AND DEM E1 & E2 TURMBEINEN MIT (4)
2 -1/2" ZUGSCHRAUBEN UND SICHERUNGSSCHEIBEN.
E3
K2
K3 - VORDER BOGEN - W100564
(1)
5/8"x5 1/4"x40" (16x134x1016)
L3 - WANDLEISTE - W100568
(1)
5/8"x4 3/8"x40" (16x112x1016)
E1
E3
L3
M8
K3
M8
M6 - BODENSCHIENE - W100578
(1)
5/8"x3 3/8"x40" (16x86x1016)
L8 - CLUB HOUSE WANDLEISTE - W100569
(1)
5/8"x4 3/8"x40" (16x112x1016)
E2
L8
M6
K2
ZUGSCHRAUBE
(4)
WH 5/16x2-1/2
BOLZEN WH
(18)
5/16x2-3/4
SICHERUNGS
SCHEIBE EXT
(18)
12x19
ZUGSCHRAUBE
(4)
WH 5/16x2
SICHERUNGS
(26)
SCHEIBE EXT
8x19
ZYLINDERMUTTER
(18)
WH 5/16x1-3/4
