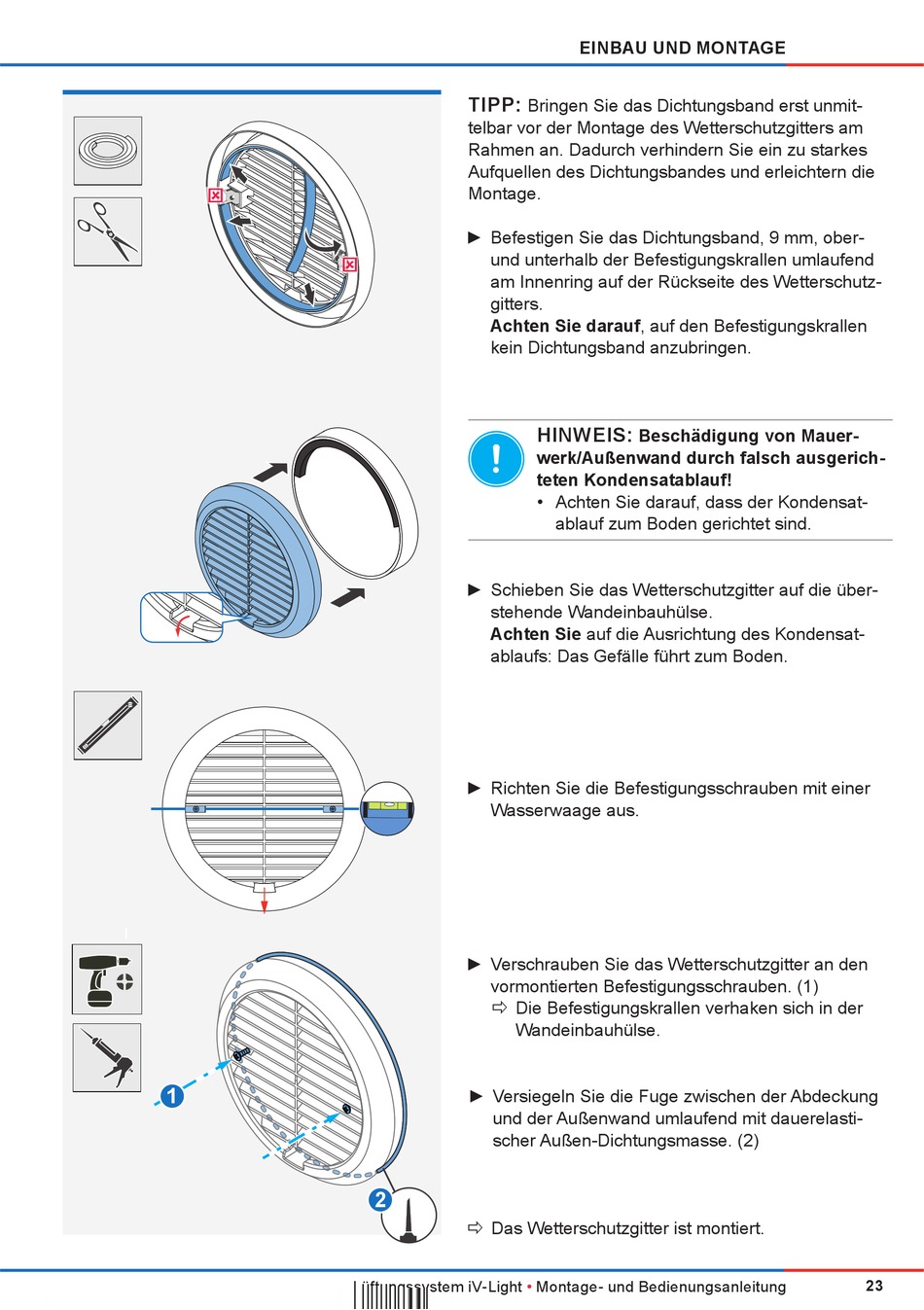

inVENTer iV-Light Montage- Und Bedienungsanleitung Seite 23



Lüftungssystem iV-Light
EINBAU UND MONTAGE
TIPP:
Bringen Sie das Dichtungsband erst unmit-
telbar vor der Montage des Wetterschutzgitters am
Rahmen an. Dadurch verhindern Sie ein zu starkes
Aufquellen des Dichtungsbandes und erleichtern die
Montage.
► Befestigen Sie das Dichtungsband, 9 mm, ober-
und unterhalb der Befestigungskrallen umlaufend
am Innenring auf der Rückseite des Wetterschutz-
gitters.
Achten Sie darauf, auf den Befestigungskrallen
kein Dichtungsband anzubringen.
HINWEIS:
Beschädigung von Mauer-
werk/Außenwand durch falsch ausgerich-
teten Kondensatablauf!
• Achten Sie darauf, dass der Kondensat-
ablauf zum Boden gerichtet sind.
► Schieben Sie das Wetterschutzgitter auf die über-
stehende Wandeinbauhülse.
Achten Sie auf die Ausrichtung des Kondensat-
ablaufs: Das Gefälle führt zum Boden.
► Richten Sie die Befestigungsschrauben mit einer
Wasserwaage aus.
► Verschrauben Sie das Wetterschutzgitter an den
vormontierten Befestigungsschrauben. (1)
Die Befestigungskrallen verhaken sich in der

Ö
Wandeinbauhülse.
► Versiegeln Sie die Fuge zwischen der Abdeckung
und der Außenwand umlaufend mit dauerelasti-
scher Außen-Dichtungsmasse. (2)
Das Wetterschutzgitter ist montiert.

Ö
• Montage- und Bedienungsanleitung
23
