- Seite 1 Montageanleitung iV-Office www.inventer.de...
-
Seite 2: Haftungsausschluss
® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montageanleitung. Die Information zum Zugang der Montageanleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Haus-... -
Seite 3: Inhaltsverzeichnis
4.10 Abdeckung Innenblende montieren ................32 Technische Daten ........................33 Allgemeine Spezifikationen .................... 33 Energielabel iV-Office nach ErP-Richtlinie, Verordnung 1254/2014 ......34 Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 ........35 Lieferumfang ..........................37 Fehlerbehebung ........................38 Gewährleistung und Garantie ....................39 Service ............................ -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montageanleitung sind einheitlich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Montageanleitung ist Bestandteil Ihres Lüftungsgerätes iV-Office und muss ständig verfüg- bar sein (siehe www.inventer.de/downloads). Bei der Übergabe des Systems an Dritte muss die Information zum Zugang zur Montageanleitung mit übergeben werden. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Montageanleitung sorg- fältig durch und beachten Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage. - Seite 6 • HINWEIS: Die Verwendung eines zu geringen Leitungsquerschnitts führt zu einem zu hohen Spannungsabfall und/oder die Kontaktierung ist nicht gewährleistet! Für den Ventilator-BUS einen Leitungsquerschnitt von mindestens 0,75 mm² (Litze) verwenden. Verwenden Sie zum Anschluss der Litzen Aderendhülsen mit Kragen. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 7: Nicht Bestimmungsgemäßer Gebrauch
Konformität Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2014/35/EC: Niederspannung • 2009/125/EC: Öko-Design • 2011/65/EC: RoHS Lüftungsgerät iV-Office | Montageanleitung... -
Seite 8: Systemübersicht: Lüftungsgerät Iv-Office

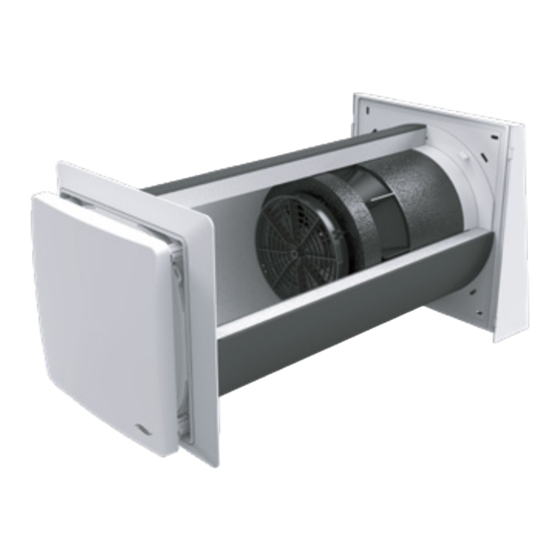

SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-OFFICE Systemübersicht: Lüftungsgerät iV-Office Der iV-Office ist ein dezentrales Lüftungssystem mit Wärmerückgewinnung und ist für erhöhte Luftvolumenstromanforderungen konzeptioniert (Leistungsplusgerät). Der iV-Office ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet und bietet sich insbesondere für den Einsatz in großen Wohnräumen und wohnähnlichen Gewerberäumen an (z. -
Seite 9: Aufbau
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-OFFICE Aufbau Wetterschutzhaube Flex Office Abbildung 1: Übersicht Lüftungsgerät iV-Office Komponenten Außenabschluss: Einschub Wärmespeicher Wetterschutzhaube Flex Office (Wärmespeicher, inVENTron, Schalldämm-Auskleidung aus Inventin) 1 Grundplatte Wetterschutzhaube 2 Ringeinsatz Flex Office (vormontiert) 6 Schalldämm-Auskleidung aus Inventin 3 Abdeckung Wetterschutzhaube 7 Wärmespeicher 8 Griff Wärmespeicher... -
Seite 10: Funktion
Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert. Der iV-Office zeichnet sich durch eine besonders gute Laufruhe aus. Sein patentiertes Schall- dämm-Konzept beruht auf der Kombination der Schalldämm-Auskleidung aus Inventin mit dem Reversier-Ventilator Xenion EFP. -
Seite 11: Bedienelemente
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-OFFICE Bedienelemente Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig von der Steuerungseinheit können verschiedene Betriebsarten und Funktionen einge- stellt werden. Bezeichnung sMove MZ-Home Anzahl ansteuerbarer Max. 4 Max. 8 Lüftungsgeräte (exkl. Sensorik) Multi-Zonen-Steuerung nein (max. -
Seite 12: Montagevorbereitung
• zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum 1,2 m – 0,75 y 1,2 m 1,2 m 1,0 m 1,0 m 1,4 m 1,0 m 1,0 m 1,4 m 1,2 m – 0,75 y 1,2 m – 0,75 y Lüftungsgerät iV-Office | Montageanleitung... -
Seite 13: Position Der Wandöffnung
Montageanleitung Ihres speziellen Außenabschlusses. Lüftungsgerät Variante Standard: ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Abbildung 2: Maßzeichnung Wandöffnung iV-Office (Innenansicht) 1 Wandöffnung (Abb. 2, links) 3 Laibung Wandeinbausystem Simplex (Abb. 2, rechts) 4 Tür-/Fensterrahmen 2 Kontur Wetterschutzhaube 5 Unterkante Sturz Mindestabstand zu angrenzenden Bauteilen an der Innenwand Wetterschutzhaube auf Höhe Sturz anbringen... -
Seite 14: Schnittzeichnung Lüftungsgerät
MONTAGEVORBEREITUNG Schnittzeichnung Lüftungsgerät Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung Ihres speziellen Außenabschlusses. Schnittzeichnung Lüftungsgerät iV-Office, Variante Standard 1 – 2° Wandstärke ≥ 260 Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Office A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz... -
Seite 15: Maßzeichnungen Komponenten
Innenblende Flair XL □280 Abbildung 5: Maßzeichnung Innenblende Flair XL V-280x280 weiß SDE 1 Abdeckung Innenblende 5 Befestigungsbohrung Innenwand 2 Schalldämmeinsatz SDE 6 Grundplatte Innenblende 3 Adapter Flair XL 7 Durchführung Anschlusskabel Regler 4 Abstandshalter (4 x) Lüftungsgerät iV-Office | Montageanleitung... -
Seite 16: Einbau Und Montage
Die Wetterschutzhaube Flex-Office ist in unterschiedlichen Farben und Materialien (Edelstahl / Aluminium [mit erhöhter Salzbeständigkeit]) erhältlich und muss, entsprechend der gewünschten Farbe und Beschaffenheit, bestellt werden. Abbildung 6: Standardkomponenten Lüftungsgerät iV-Office 1 Außenabschluss 3 Einschub Wärmespeicher iV-Office 1 a: Abdeckung WSH Flex Office 3 a: Gedämmter Wärmespeicher... -
Seite 17: Wandöffnung Erstellen
• Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen. ► Bohren Sie eine Wandöffnung, Ø 270 mm mit einem Gefälle von 1 – 2° zur Außenwand. 1 – 2° Die Wandöffnung für das Lüftungsgerät ist erstellt. Lüftungsgerät iV-Office | Montageanleitung... -
Seite 18: Kabel Zur Wandöffnung Des Lüftungsgerätes Verlegen
Die folgenden Kabel, abhängig von der Steuerungseinheit, werden zur Wandöffnung für das Lüftungsgerät verlegt: Verwendung Kabeltyp Kabelursprung sMove Betriebsspannung Litzenkabel Bedieneinheit sMove Ventilator und 6 – 16 V DC, MZ-Home Clust-Air-Modul CAM17 Gerätekommunikation z. B.:LiYY 3x0,75 mm² der Lüftungszone Lüftungsgerät iV-Office | Montageanleitung... -
Seite 19: Prinzipskizzen Zur Kabelverlegung
Prinzipskizzen zur Kabelverlegung Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht Teil dieser Dokumentation! Sie sind der Montage- und Bedienungsanleitung der jeweiligen Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen. 6 – 16 V DC Regler sMove und MZ-Home... -
Seite 20: Wandeinbauhülse Montieren
Wandöffnung ein. Berücksichtigen Sie die Stärke des Innenputzes. Die Aussparung für die Anschlusskabel befindet sich innenwandseitig und in der Nähe der zur Wandöffnung verlegten Kabel. ► Führen Sie alle Anschlusskabel durch die Aussparung in die Wandeinbauhülse. Lüftungsgerät iV-Office | Montageanleitung... - Seite 21 überstehende Montagekeile bündig zur Außen- und Innenwand ab. Achten Sie darauf, dass Sie die Anschlusskabel an der Innenwand nicht beschädigen. ► Kürzen Sie, wenn nötig, die Wandeinbauhülse bündig zum Außenputz. ► Entgraten Sie die Kanten. Die Wandeinbauhülse ist montiert. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 22: Außenabschluss Lüftungsgerät Montieren
► Richten Sie die Grundplatte mit einer Wasser- waage aus. ► Markieren Sie die vier Bohrungen (blauer Pfeil). ø 8 mm ► Bringen Sie die vier Bohrungen mit Ø 8 mm, min. 50 mm tief an. Lüftungsgerät iV-Office | Montageanleitung... - Seite 23 ► Setzen Sie die Abdeckung von oben auf die Grund- platte. ► Ziehen Sie die Abdeckung bis zum Anschlag nach unten. Die Führungen an der Abdeckung haken hinter der Grundplatte ein. Die Wetterschutzhaube Flex ist montiert. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 24: Einschub Wärmespeicher Einsetzen
Spannung bis zum Anschlag in die Wand- einbauhülse. Positionieren Sie die Stoßflächen (roter Pfeil) im oberen Teil der Wandeinbauhülse (ca. 12 Uhr). ► Stellen Sie sicher, dass die Schalldämm-Auskleidung aus Inventin in den Ringeinsatz an der Wetterschutzhaube eingeschoben ist. Lüftungsgerät iV-Office | Montageanleitung... - Seite 25 EINBAU UND MONTAGE ► Kürzen Sie die Schalldämm-Auskleidung innen- wandseitig mit einem Klingenmesser bündig zur Kernbohrung. Achten Sie darauf, dass Sie die An- schlusskabel an der Innenwand nicht beschädigen. Die Schalldämm-Auskleidung ist eingelegt. Lüftungsgerät iV-Office | Montageanleitung...
- Seite 26 ► Setzen Sie inVENTron vom Innenraum aus so in die Wandeinbauhülse ein, dass Sie die BUS-Steck- verbindung erreichen können. Das schmale Leitwerk Slim [16 mm] ist zum Innenraum gerichtet ist. Slim Der Einschub Wärmespeicher ist eingesetzt. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 27: Grundplatte Innenblende Montieren
► Rasten Sie die Grundplatte so in den Adapter ein, dass • der Positionspfeil auf der Grundplatte nach oben gerichtet ist, und • die Positionen von Kabeldurchführung und Anschlusskabel übereinstimmen. Die Grundplatte der Innenblende ist vorbereitet. Lüftungsgerät iV-Office | Montageanleitung... - Seite 28 Innenblende muss in jedem Fall nach oben zeigen. ► Verschrauben Sie die Grundplatte mit den Schrau- ben in den Dübeln. Der Positionspfeil auf der Grundplatte zeigt nach oben. Die Grundplatte der Innenblende ist montiert. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 29: Elektrischer Anschluss Des Reversier-Ventilators
EINBAU UND MONTAGE Elektrischer Anschluss des Reversier-Ventilators Die Funktion des Lüftungssystems iV-Office setzt den gleichzeitigen Betrieb zweier Lüftungs- geräte iV-Office im Gegentakt voraus. Dieses Kapitel beschreibt daher den Anschluss eines Gerätepaares, nicht eines einzelnen Gerätes. HINWEIS Falscher elektrischer Anschluss führt zur Beschädigung des Ventilator-Motors! •... - Seite 30 • (Weißes) Kabel III (–) im rechten Pol. (Zuluft) ► Verbinden Sie den angeschlossenen Steckverbin- der wieder mit dem Steckverbinder des Reversier- ventilators. a Lüftungsgerät mit Startrichtung Abluft-Betrieb b Lüftungsgerät mit Startrichtung Zuluft-Betrieb Der Reversier-Ventilator ist an den Regler angeschlossen. Lüftungsgerät iV-Office | Montageanleitung...
-
Seite 31: Funktion Prüfen Und Ventilatoreinbau Abschließen
Die Funktionsprüfung ist durchgeführt. ► Stellen Sie am angeschlossenen Regler die Betriebsart Wärmerückgewinnung (WRG) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Schieben Sie den angeschlossenen und geprüften Ventilator bis zum Wärmespeicher. inVENTron ist angeschlossen und eingebaut. Lüftungsgerät iV-Office | Montageanleitung... -
Seite 32: 4.10 Abdeckung Innenblende Montieren
Die Markierungspfeile auf der Rückseite 4 x CLICK der Abdeckung Innenblende zeigen nach oben. Prüfung: Das inVENTer-Logo befindet sich unten rechts ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. -
Seite 33: Technische Daten
ISO 16890 ISO Coarse 60 % DIN EN 779:2012 Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Konformität Lüftungsgerät iV-Office | Montageanleitung... -
Seite 34: Energielabel Iv-Office Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Energielabel iV-Office nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert MZ-Home iV-Office sMove ohne Sen- sMove mit Sensorik sorik... -
Seite 35: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV-Office, bedarfsgesteuert: Produktdatenblatt iV-Office gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Office kalt -88,481 SEC-Klasse / Spezifischer Ener- durchschnittlich -44,234 gieverbrauch (SEV) [kWh/(m²a)] warm -18,886 Lüftungstyp... - Seite 36 TECHNISCHE DATEN Lüftungsgerät iV-Office, manuell gesteuert: Produktdatenblatt iV-Office gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Office kalt -82,817 SEC-Klasse / Spezifischer Ener- durchschnittlich -39,977 gieverbrauch (SEV) [kWh/(m²a)] warm -15,435 Lüftungstyp Art des Antriebs Art Wärmerückgewinnungssystem...
-
Seite 37: Lieferumfang
1508-0190 | 1508-0188 Wandeinbauhülse mit Styropor-Scheiben und Montagekeilen Wandeinbauhülse R-D250x495 1506-0072 Wandeinbauhülse R-D250x745 1506-0073 Einschub Wärmespeicher Einschub Wärmespeicher iV-Office [inkl. Inventin 495 mm] 1507-0028 Einschub Wärmespeicher iV-Office [inkl. Inventin 745 mm] 1507-0029 Innenblende Innenblende Flair XL V-280x280, weiß, inkl. SDE 1505-0050 Variante Spezial: bestehend aus Aluminium, mit erhöhter Salzbeständigkeit... -
Seite 38: Fehlerbehebung
Ventilator Xenion EFP zum Wärme- speicher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungsgerät iV-Office | Montageanleitung... -
Seite 39: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch aufrecht- zuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. - Seite 40 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5001-0035 Version: 1.0 – 07/2021...
