8.4 Hinweise zum Verlegen und Anschließen der Leitungen
Die zu verwendenden Kabel müssen für den Einsatz im KFZ-Bereich geeignet sein. Wir empfehlen
die Verwendung unseres Kabelsatzes (Bestellnummer 4002031). Die Kabelisolation muss über
eine ausreichende Dicke verfügen, sowie temperatur-, benzin- und ölbeständig sein. Nicht
abgesicherte Plusleitungen, die direkt zur m.unit oder zum Anlasser gehen, sind so kurz wie nötig
zu halten. Die Isolation dieser Kabel muss unbedingt vor Beschädigung (Durchscheuern) geschützt
werden. An Kontaktpunkten zwischen diesen Kabeln und Fahrzeugteilen ist zusätzlicher
Isolationsschutz zu verwenden. Vor dem Verlegen der Leitungen muss ein geeigneter Kabelweg
festgelegt werden. Dieser sollte möglichst entfernt von heißen Motorteilen sein.
Suchen Sie sich einen geeigneten Platz für die Zusammenführung der Kabel und ggf. der Stecker.
Meist finden sich ähnliche Verbindungspunkte im Kabelbaum bereits im Scheinwerfer, unter dem
Tank oder im Cockpit. Achten Sie vor dem Kürzen der Kabel auf eine ausreichende Kabellänge.
Bedenken Sie dabei auch den Lenkeinschlag und die Federwege Ihres Fahrzeuges.
Alle Anschlusskabel müssen knickfrei, zugentlastet und gut isoliert verlegt werden. Zur Verlegung
und Befestigung der Kabel empfehlen wir Kabelbinder aus Kunststoff.
Die Verbindung der Kabel zur m.unit erfolgt durch Federklemmleisten. Um das abisolierte
Kabelende in die Klemmleiste einzuführen, wird der orange Einsatz neben der Kabelöffnung
heruntergedrückt. Dafür eignet sich eine Schraubendreherklinge. Die Verwendung von
Aderendhülsen ist nicht notwendig.

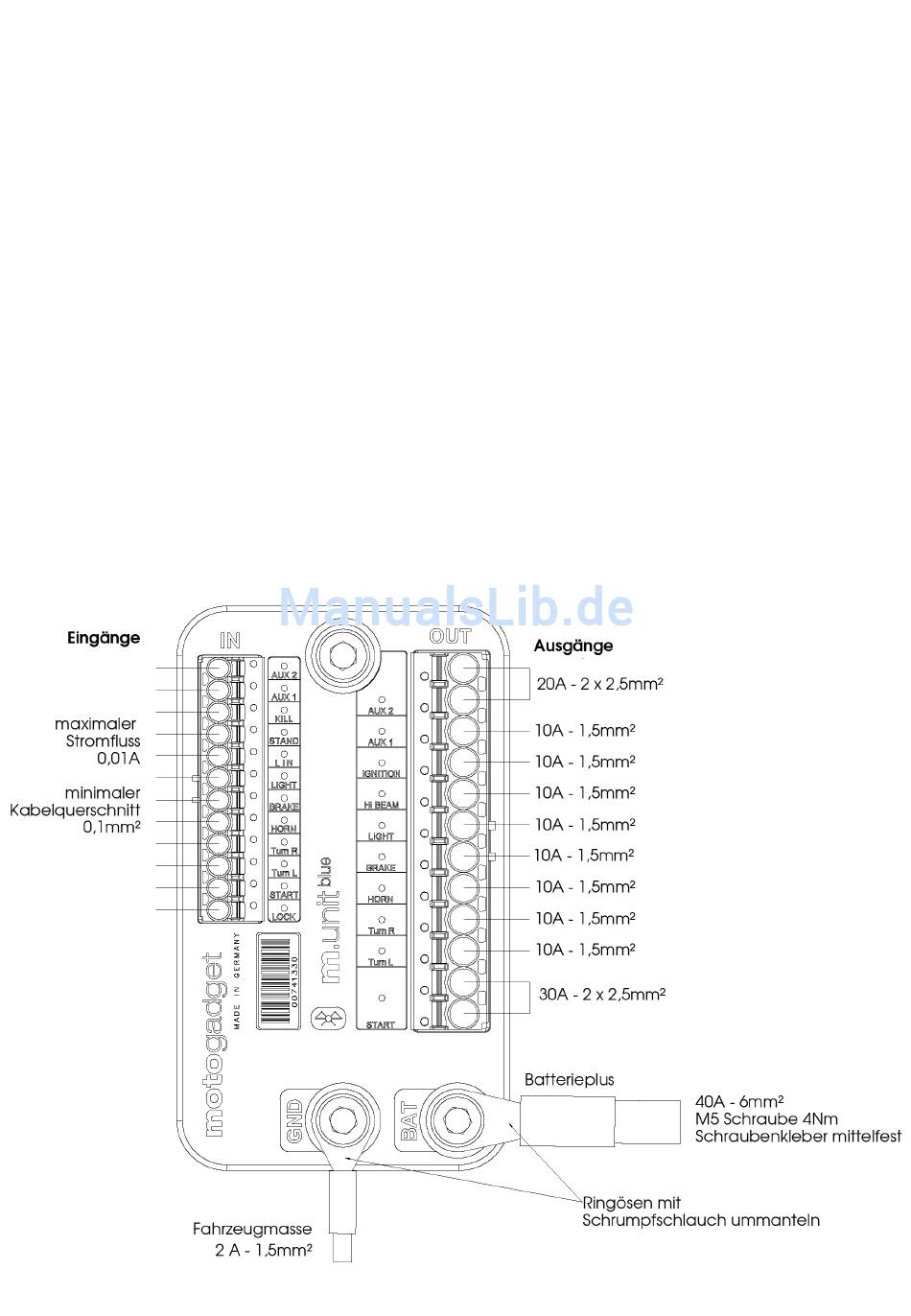

8.5 Hinweise zur Dimensionierung von Kabelquerschnitten

Der Kabelquerschnitt des jeweiligen Stromkreises muss dem maximalen Stromfluss angemessen
sein. Die im folgenden Plan angegebenen Kabelquerschnitte dürfen nicht unterschritten werden.
